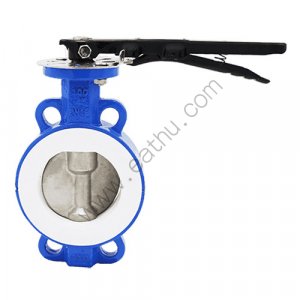

Válvula de mariposa tipo brida U

Válvula de Mariposa

1.Eje de disco excéntrico único

2 vástago anti-soplad

3.Bidireccional

4.Diseño seguro contra incendios

5.Asiento de cuerpo de baja fricción

6.fugas cero

Pregunte ahora

Compartir a:

Introducción

U Flange Type Butterfly Valve

Estándares de adopción

Diseño de válvula: API 609, MSS SP-67

Cara a cara: API 609, MSS SP-67, DIN3202, BS EN558-1

Prueba de presión: API 598

Perforación de bridas: ANSI B16.1 class150, BS4504 PN10 / PN16, DIN2501 PN10 / PN16

Brida superior: ISO5211

Prueba estándar

Prueba corporal: 1,5 veces la presión de trabajo con agua. Esta prueba se realiza después del ensamblaje de la válvula y con el disco en la mitad de la posición abierta, se denomina prueba hidráulica corporal.

Prueba del asiento: 1,1 veces la presión de trabajo con agua.

Prueba de funcionamiento / funcionamiento: En el momento de la inspección final, cada válvula y su actuador (palanca de control de flujo / engranaje / actuador neumático) se somete a una prueba de funcionamiento completa (apertura / cierre). Esta prueba se llevó a cabo sin presión y a temperatura ambiente. Asegura el correcto funcionamiento del conjunto válvula / actuador con accesorios como electroválvula, finales de carrera, filtro regulador de aire, etc.

Prueba especial: a pedido, cualquier otra prueba se puede realizar de acuerdo con las instrucciones especiales del cliente.

Solicitud

● Planta de tratamiento de agua

● Plataformas de perforación

● Industria del papel

● Planta de gas

● Industria azucarera

● Circulación de agua de refrigeración

● Cervecerías

● Calefacción y aire acondicionado

● Industria química

● Transportadores neumáticos

● Planta de tratamiento de efluentes residuales

● Aire comprimido

MATERIALS
ARTICULO	NOMBRE DE LAS PIEZAS	MATERIAL
1	CUERPO	HIERRO FUNDIDO / HIERRO DÚCTIL
2	DTO	HIERRO DÚCTIL / CF8 / CF8M / AL BRONCE
3	MADRE	ACERO INOXIDABLE
4	ALFILER	ALFILER
5	SEAT	NBR / EPDM / PTFE / VITON
6	JUNTA TÓRICA	NBR/EPDM/VITON
7	CLAVE	ACERO CARBONO

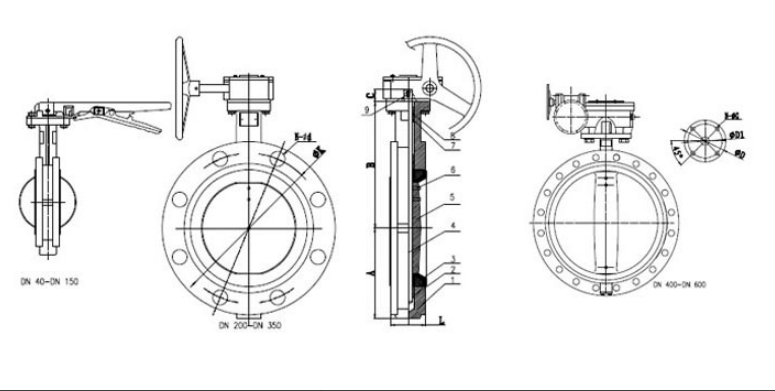

DIMENSIONES
DN	A	B	C	D	E		N-F/(4-M)		G		H	J	I-K	L	T	S	W
DN	A	B	C	D	PN10	PN16	PN10	PN16	PN10	PN16	H	J	I-K	L	T	S	W
40	70	145	32	12.7	110	110	4-18	4-18	150	150	65	50	4-7	33	27	10	10
50	76	162	32	12.7	125	125	4-18	4-18	165	165	65	50	4-7	42	32	10	10
65	80	174	32	12.7	145	145	4-18	4-18	185	185	65	50	4-7	45	47	10	10
80	90	181	32	12.7	160	160	4-18	4-18	200	200	65	50	4-7	45	65	10	10
100	110	200	32	15.9	180	180	8-18	8-18	220	220	90	70	4-9.5	52	90	14	12
125	125	213	32	19.1	210	210	8-18	8-18	250	250	90	70	4-9.5	54	110	17	14
150	143	225	32	19.1	240	240	8-22	8-22	285	285	125	70	4-9.5	56	145	17	14
200	175	260	38	22.2	295	295	8-22	8-22	340	340	125	102	4-11.5	60	193	17	17
250	203	292	38	28.6	350	3505	12-22	12-26	395	405	125	102	4-11.5	66	241	22	22
300	245	337	38	31.8	400	410	12-22	12-26	445	460	125	102	4-11.5	77	292	22	24
350	277	368	45	31.8	460	470	16-22	16-26	505	520	125	102	4-11.5	77	325	22	24
400	308	400	51	33.3	515	525	16-22	16-30	565	580	210	165	4-22	86	380	27	27
450	342	422	51	38.1	565	585	16-26	20-30	615	640	210	165	4-22	105	428	27	27
500	374	479	64	41.3	620	650	20-26	20-33	670	715	210	165	4-22	130	474	36	32
600	459	562	70	50.8	725	770	20-26	20-36	780	840	210	165	4-22	152	575	36	36
700	520	624	72	55	840	840	20-30	24-36	895	910	300	254	8-18	165	674	-	-
750	565	650	72	55	900	900	24-33	24-36	965	970	300	254	8-18	167	726	-	-
800	591	672	72	55	950	950	24-33	24-39	1025	1025	300	254	8-18	190	771	-	-
900	610	687	77	75	1050	1050	24-33	24-39	1115	1125	300	254	8-18	207	839	-	-
1000	685	823	85	85	1160	1160	24-36	24-42	1230	1255	300	254	8-18	216	939	-	-
1050	785	858	85	85	-	-	-	-	-	-	300	254	8-18	256	997	-	-
1200	839	940	150	92	1380	1390	28-39	28-48	1455	1485	350	298	8-22	276	1125	-	-
