Válvula de mariposa tipo brida doble

Válvula de Mariposa

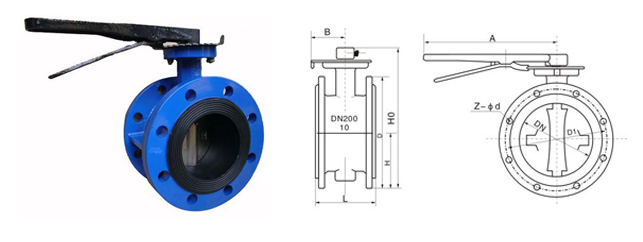

Válvula de mariposa tipo brida doble

Diseño de válvula: API 609, MSS SP-67

Cara a cara: API 609, MSS SP-67, DIN3202, BS EN558-1

Prueba de presión: API 598

Perforación de bridas: ANSI B16.1 class125, BS4504 PN10 / PN16, DIN2501 PN10 / PN16

Brida superior: ISO5211

Introducción

La válvula de mariposa con brida tiene una estructura de disco vertical, el eje es un sello duro de metal integral. El sello de esta válvula es un disco de grafito flexible y una estructura compuesta de acero inoxidable.

La válvula de mariposa con brida de sellado de metal está diseñada con la estructura de triple desplazamiento, que aprovecha el efecto CAM inherente y elimina por completo toda la fricción entre el asiento y el anillo de sellado en la carrera de 90 grados.

Las válvulas de mariposa de sello flexible de caucho están diseñadas con una estructura de doble desplazamiento. A diferencia del sello flexible de la línea media, el disco gira aproximadamente 20 grados, separando rápidamente el anillo de sello del asiento, reduciendo así la fricción.


Características de la válvula de mariposa sellada flexible con brida

1. La estructura del diseño es novedosa, el tamaño total es pequeño y el peso ligero.

2. El disco es de doble desplazamiento, apertura y cierre rápidos, operación liviana y que ahorra trabajo.

3.no hay fricción deslizante entre el disco y el anillo de sellado, la superficie de sellado es resistente al desgaste, la vida útil es larga, el sello es confiable y fácil de ajustar.


Características de las válvulas de mariposa con bridas de sello duro:

1. El anillo de sello del disco es Multi Hard-seal, que tiene las ventajas dobles del sello duro de metal y el sello elástico.

No importa a baja o alta temperatura, tiene un excelente rendimiento de sellado.

2. Adopte una estructura excéntrica tridimensional, el asiento y la placa de mariposa casi no tienen fricción y la función de sellado es cada vez más ajustada.

3. La superficie de sellado del cuerpo de la válvula está hecha de acero inoxidable y una aleación dura a base de cobalto, que es resistente al desgaste y tiene una larga vida útil.

4. Estructura única, operación flexible, que ahorra mano de obra, conveniente, no se ve afectado por la presión del medio alta o baja, rendimiento de sellado confiable.

Solicitud

1.Planta de tratamiento de agua 2.Cervecerías

3.Plataformas de perforación 4.Calefacción y aire acondicionado

5.Industria del papel 6.Industria química

7.Planta de gas 8.Industria azucarera

9.Planta de tratamiento de efluentes residuales 10.Circulación de agua de refrigeración

11 aire comprimido


Característica

1.Disco de línea central vertical

2 vástago anti-soplado

3.Bidireccional

4.Diseño seguro contra incendios

5.Asiento de cuerpo de baja fricción

6.fugas cero


Prueba estándar

Prueba corporal:

1,5 veces la presión de trabajo con agua. Esta prueba se realiza después del ensamblaje de la válvula y con el disco en la mitad de la posición abierta, se denomina prueba hidráulica corporal.


Prueba de asiento:

1,1 veces la presión de trabajo con agua.


Prueba de funcionamiento / funcionamiento:

En el momento de la inspección final, cada válvula y su actuador (Palanca de Control de Flujo / Engranaje / Actuador Neumático), se somete a una prueba de funcionamiento completa (Abrir / Cerrar), esta prueba realizada sin presión y a temperatura ambiente. funcionamiento correcto del conjunto válvula / actuador con accesorios como electroválvula, finales de carrera, regulador de filtro de aire, etc.


Prueba especial:

A petición, cualquier otra prueba se puede realizar de acuerdo con las instrucciones especiales del cliente.

Detalles

Especificaciones

Tamaño DN50-DN1000

Presión nominal PN10 / 16, 150-300LB

Temperatura de trabajo -30。c - 135。C

Medios adecuados Productos químicos, aire, agua, vapor, aceite, ácidos, sales, etc.

Estándares

Estándar de diseñoAPI609, ANSI16.34, JISB2064, GB T12238
Cara a caraAPI609, DIN3202, ISO5752, BS5155
Perforación de bridasDIN2501 PN10/16, ANSI 125/150/300, BS4504, JIS10K
Brida superiorISO5211
Inspección de pruebaAPI598


Material

CuerpoHierro fundido, hierro dúctil, acero al carbono, acero inoxidable
AsientoEPDM, NBR, PTFE, VITON, HYPALON
EjeAcero inoxidable
DtoHierro dúctil, acero inoxidable, WCB, Al-Bronze
MadreMadre
MadreEPDM, NBR
CojinetePTFE,Bronze
