Válvula de compuerta de acero fundido DIN3202
1.Diseño y fabricación: DIN3352 o DIN EN12288
2. Cara a cara: DIN3202 o DIN EN558
3.Presión: PN16-PN40
4.Tamaño: DN50 ~ DN600; 1/2 "-24"
5.Material: WCB, bronce, latón, acero inoxidable
6.Tipo: tallo ascendente, BB, FB, OS&Y
7.Temperatura de funcionamiento: -196 ℃ ~ 600 ℃
Válvula de compuerta de acero fundido DIN3202
1.Diseño y fabricación: DIN3352 o DIN EN12288
2. Cara a cara: DIN3202 o DIN EN558
3.Presión: PN16-PN40
4.Tamaño: DN50 ~ DN600; 1/2 "-24"
5.Material: WCB, bronce, latón, acero inoxidable
6.Tipo: tallo ascendente, BB, FB, OS&Y
7.Temperatura de funcionamiento: -196 ℃ ~ 600 ℃
8.Medio: agua, aceite, gas, etc.
9.Operación: volante. Dispositivos de engranajes, eléctricos, etc.
10. Extremo con brida: DIN2543-2546 o DIN EN1092
11.Prueba e inspección: DIN3230 o din en12266

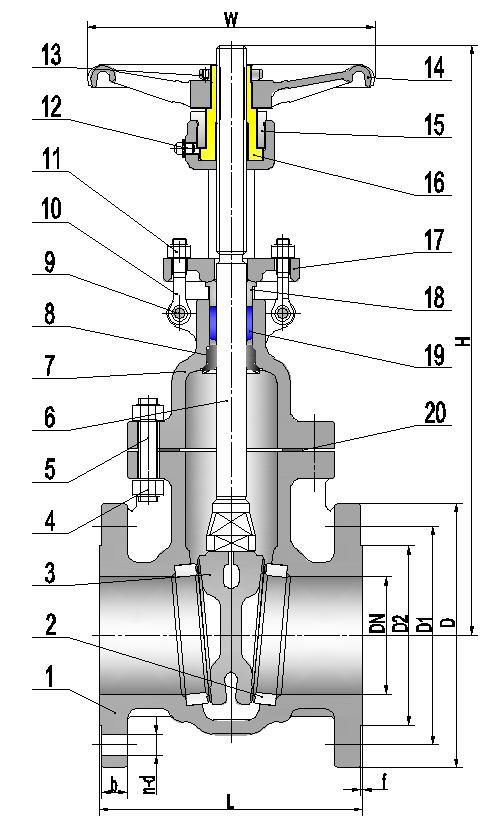

Especificaciones técnicas de la válvula de compuerta de acero fundido DIN3202:
| NO. | PARTE | Material ASTM | ||||
| WCB | LCB | WC6 | CF8(M) | CF3(M) | ||
| 1 | CUERPO | A216 WCB | A352 LCB | A217 WC6 | A351 CF8(M) | A351 CF3(M) |
| 2 | PORTÓN | A216 WCB+13Cr | A352 LCB+13Cr | A217 WC6+STL | A351 CF8(M) | A351 CF3(M) |
| 3 | ASIENTO | A105+13Cr | A105+13Cr | A217 WC6+STL | A351 CF8(M)+STL6 | A351 CF3(M)+STL6 |
| 4 | MADRE | A182 F6 | A182 F6 | A182 F6 | A182 F304/F316 | A182 F304L/F316L |
| 5 | TORNILLO PARA CAPÓ | A193 B7 | A320 L7 | A193 B16 | A193 B8(M) | A193 B8(M) |
| 6 | TUERCA DE CAPO | A194 2H | A194 7 | A194 4 | A194 8(M) | A194 8(M) |
| 7 | EMPAQUETADURA | SS304+GRAPHITE | PTFE/SS304+GRAPHITE | PTFE/SS316+GRAPHITE | ||
| 8 | CAPÓ | A216 WCB | A352 LCB | A217 WC6 | A351 CF8(M) | A351 CF3(M) |
| 9 | ASIENTO TRASERO | A182 F6 | A182 F6 | A182 F6 | - | - |
| 10 | EMBALAJE | FLEXIBLE GRAPHITE | PTFE/FLEXIBLE GRAPHITE | |||
| 11 | GLÁNDULA | A182 F6 | A182 F6 | A182 F6 | A182 F304 | A182 F304L/F316L |
| 12 | BRIDA DE PRENSAESTOPAS | A216 WCB | A352 LCB | A217 WC6 | A351 CF8(M) | A351 CF3(M) |
| 13 | PERNO DE GLÁNDULA | A193 B7 | A193 B8 | A193 B8 | ||
| 14 | NUEZ | A194 2H | A194 8 | A194 8 | ||
| 15 | ALFILER | AISI 1025 | AISI 1025 | |||
| 16 | TUERCA DE VÁSTAGO | BRONCE | BRONCE | |||
| 17 | TUERCA DE VOLANTE | AISI 1035 | AISI 1035 | |||
| 18 | TORNILLO | ASTM A36 | ASTM A36 | |||
| 19 | VOLANTE | A536 60-40-18 | A536 60-40-18 | |||
| 20 | PRENSAESTOPAS | AISI 1035 | AISI 1035 | |||
| 21 | ENGRASADOR | LATÓN | BRASS | |||
| 22 | PLACA DE NOMBRE | SS304 | SS304 | |||
Piezas y materiales de la válvula de compuerta de acero fundido DIN3202:
| NPS | 2 | 2½ | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 |
| L | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
| D | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | 555 | 620 | 670 | 730 | 745 |
| b | 20 | 22 | 24 | 24 | 26 | 28 | 30 | 32 | 34 | 38 | 40 | 46 | 48 | 58 |
| n-d | 4-20 | 8-22 | 8-24 | 8-24 | 8-26 | 8-28 | 12-30 | 12-32 | 16-34 | 16-38 | 16-40 | 20-46 | 20-48 | 20-58 |
