Unión de soldadura por enchufe

Conexiones Forjadas de Alta Presión

Fabricante de accesorios de tubería forjados ASME B16.11 3000LB, 6000LB, 9000LB en China.

Nombre del producto: codo, te, tapa, casquillo, acoplamiento, boquilla de tubería, hexagonal, boquilla, weldolet, threadolet, sockolet, casquillo, tapa, cruz, flangolet, unión, boquilla estampada, etc.

Tamaño: 1/8 "-4" tipo roscado y soldado

Presión:

Weled del zócalo: 3000LB 6000LB 9000LB (sch80 sch160 xxs)

Roscado: 2000LB 3000LB 6000LBS (sch80 sch160 xxs)

Conexión: Rosca (NPT, BSP, RP, G), Soldadura por enchufe

Tipo: Codo, T, niple, acoplamiento completo, medio acoplamiento, lateral, transversal, tapa, tapón, niple de cabeza hexagonal, niple de estampación, unión, weldolet, sockolet, threadolet, nipolet, elbolet, latrolet, etc.

Estándar: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;

Tratamiento superficial: chorro de arena, aceite antioxidante, galvanizado, pulido, negro.

Espesor de pared: SCH5S, SCH10S, SCH10, SCH40S, STD, XS, XXS, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS y etc.

Material:

Acero inoxidable: A182 F304 / 304L, A182 F316 / 316L, A182 F321, A182 F310S, A182 F347H, A182 F316Ti, A182 F317, 904L, 1.4301,1.4307,1.4401,1.4571,1.4541, 254Mo y etc.

Acero al carbono: ASTM A105, A350LF2, Q235, St37, 20 #, 16Mn, St45.8, A42CP, E24, A515 Gr60, A515 Gr 70, A420 WPL6, etc.

Acero inoxidable dúplex: UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462,1.4410,1.4501 y etc.

Acero para tuberías: A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80, etc.

Aleación de níquel: inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, C 276, Monel400, Alloy20, etc.

Aleación de Cr-Mo: A182 F11, A182 F5, A182 F22, A182 F91, A182 F9, 16mo3, etc.

Aplicación: Química del petróleo, refinería, industria farmacéutica, industria de alimentos y bebidas, desalinización de agua de mar, fabricación de papel, industria de construcción naval, energía eléctrica, petróleo y gas costa afuera y en tierra, industria minera, tratamiento de agua, fabricación mecánica, fertilizantes químicos, etc.

Paquete: Cajas de cartón en estuches de madera.

MOQ: a negociar.

Muestra: disponible

Precio: >> DESCARGUE la lista de precios más reciente de accesorios forjados de LISTA DE PRECIOS Y TECNOLOGÍA

Servicio: OEM personalizado

Plazo de pago: T / T o L / C

Entrega: 7-30 días según la cantidad del pedido.

Pregunte ahora

Compartir a:

Introducción

La unión de tubería, es un tipo de accesorios de tubería común para conectar dos tuberías que se pueden instalar y desmontar fácilmente sin destruir las tuberías ni causar ninguna deformación de las tuberías. Los tipos de uniones de tubería son unión igual y unión reductora. La unión de tubería se mecaniza mediante troquelado de acero redondo o lingote. Sus formas de conexión son unión soldada y unión roscada.

La unión soldada por enchufe sirve para insertar los tubos en los orificios del enchufe y soldar los tubos y la unión juntos. El estándar de fabricación principal es ASME B16.11 y MSS SP 83.

La unión soldada por enchufe se compone de dos extremos de enchufe y una tuerca. En comparación con la técnica anterior, el diseño es razonable, la operación es simple y práctica y se mejoran la calidad y la conveniencia de la operación.

La unión soldada por enchufe se puede utilizar ampliamente en tuberías de diferentes tamaños, así como en medidores de agua y válvulas. Es muy conveniente de instalar, usar y reparar debido a la estructura del enchufe, y también tiene una alta capacidad a prueba de fugas, lo que tiene una gran perspectiva de mercado.

Socket-Weld-Union-Factory Socket Weld Union

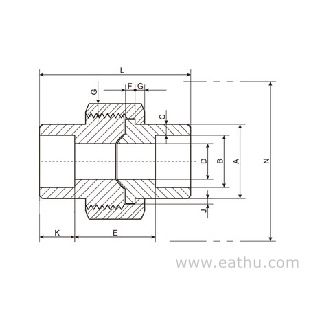

Dimensión de la unión de soldadura por enchufe

Nom	Pipe	Socket	Socket	Water	Laying	Male	Nut	Threads	Bearing	Depth	Length	Clear
Pipe	End	Bore	Wall	Way	Length	Flange	(Min.)	Per	(Min.)	of	Assem.	Assem.
Size	(Min.)	Dia.	(Min.)	Bore		(Min.)		25.4mm		Socket	Nom.	Nut
										(Min.)
	A	B	C	D	E	F	G	H	J	K	L	N
1/8"	21.8	11.18	3.18	7.59	22.4	3.18	3.18	16	1.24	9.7	41.4	50.8
		10.67		6.07	19.1
1/4"	21.8	14.61	3.3	10.01	22.4	3.18	3.18	16	1.24	9.7	41.4	50.8
		14.1		8.48	19.1
3/8"	25.9	18.03	3.51	13.28	26.9	3.43	3.43	14	1.37	9.7	46	55.9
		17.53		11.76	20.6
1/2"	31.2	22.23	4.09	16.56	26.9	3.68	3.68	14	1.5	9.7	49	58.4
		21.73		15.04	20.6
3/4"	37.1	27.56	4.27	21.69	31.8	4.06	4.06	11	1.68	12.7	56.9	66
		27.05		20.17	25.4
1"	45.5	34.29	4.98	27.41	34.3	4.57	4.45	11	1.85	12.7	62	78.7
		33.78		25.88	26.2
1-1/4"	54.9	43.05	5.28	35.81	40.6	5.33	5.21	11	2.13	12.7	71.1	94
		42.55		34.29	32.5
1-1/2"	61.5	49.15	5.54	41.66	42.2	5.84	5.59	10	2.31	12.7	76.5	111.8
		48.64		40.13	34
2"	75.2	61.62	6.05	53.26	45.5	6.6	6.35	10	2.69	15.7	86.1	132.1
		61.11		51.74	37.3
2-1/2"	91.7	74.45	7.67	64.24	61.7	7.49	7.11	8	3.07	15.7	102.4	149.9
		73.81		61.19	52.1
3"	109.2	90.42	8.31	79.45	63.8	8.26	8	8	3.53	15.7	109	175.3
		89.79		76.4	53.6

(1) Dimensions in Millimeters.

(2) Average of socket wall thickness around periphery shall be no less than listed values. The minimum values are permitted in localized areas.

(3) Upper and lower values for each size are the respective maximum and minimum dimensions.

Marking & Packing

Products are packaged to ensure that there is no damage during transit. In case of exports, the standard export packaging is done in wooden cases. All forged fittings are marked with Grade, Lot No, Size, Degree, and our trademark. On special requests, we can also, make custom marking on our products.

Quality Assurance

At MetalGoods, all fittings and flanges are subject to strict inspection at each stage of the production process, from starting material purchasing to product dispatch. They are visually examined for conformity to ASTM, ASME, MSS, DIN, EN, and JIS codes and standards. Upon request, official certified Inspection Agencies can be called in to witness the material reports, dimensions and quality conformity of products.

Test Certificates

Manufacturer Test Certificate as per EN 10204 / 3.1B, Raw Materials Certificate, 100% Radiography Test Report, Third Party Inspection Report.

La unión soldada por enchufe es un método utilizado para conectar tuberías mediante la inserción de los extremos de los tubos en los orificios de un accesorio, como una unión o codo. Este tipo de unión se realiza mediante un proceso de soldadura, donde se calienta el material de los tubos y el accesorio, permitiendo que se fusionen y formen una conexión sólida y permanente.

La soldadura por enchufe ofrece varias ventajas:

1. Fuerza y durabilidad: La unión soldada proporciona una conexión robusta que puede soportar altas presiones y temperaturas, lo que la hace ideal para aplicaciones industriales y de alta exigencia.

2. Impermeabilidad: Al ser una unión soldada, se minimizan las posibilidades de fugas, lo que es esencial en sistemas de transporte de líquidos o gas.

3. Estética y espacio: Este tipo de unión no requiere accesorios adicionales, lo que puede resultar en un diseño más limpio y compacto.

Sin embargo, también presenta algunas desventajas:

1. Dificultad de desmontaje: A diferencia de las uniones roscadas, las uniones soldadas no se pueden desmontar fácilmente. Si es necesario realizar mantenimiento o reemplazo, la unión debe ser cortada, lo que puede generar desperdicio de material.

2. Requerimientos de habilidades: La soldadura requiere habilidades específicas y experiencia para asegurar que la unión sea segura y efectiva.

3. Costos: En algunos casos, el proceso de soldadura puede ser más costoso que otros métodos de unión debido a la necesidad de equipos y mano de obra especializada.

En resumen, la unión soldada por enchufe es una opción confiable para conectar tuberías, especialmente en aplicaciones donde la resistencia y la impermeabilidad son esenciales. Sin embargo, es importante considerar las necesidades específicas del proyecto al elegir el tipo de unión más adecuado.
