BS5152 Cast Iron Globe Valve

Design and Manufacture Conform to MSS SP-85

Flange dimensions Conform to ANSI B16.1

Face to Face dimensions Conform to ANSI B16.10

Testing Conform to MSS SP-85

Pregunte ahora

Compartir a:

Introducción

BS5152 Cast Iron Globe Valve

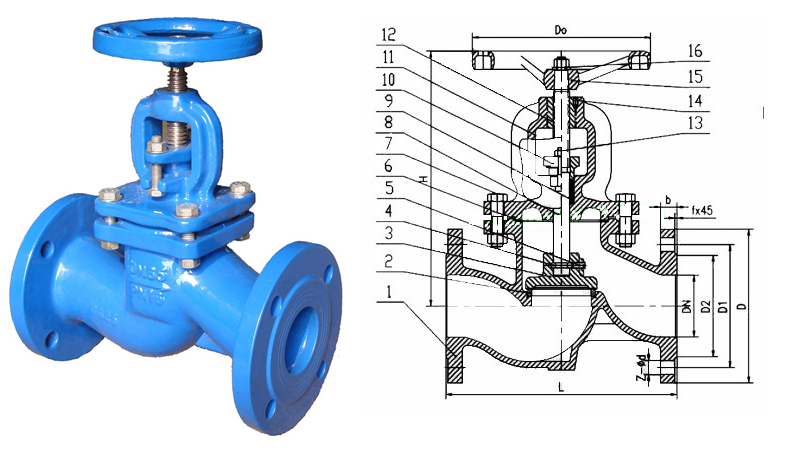

Piezas y materiales de la válvula de globo de hierro fundido BS5152:

MATERIALES
ARTICULO	NOMBRE DE LAS PIEZAS	MATERIAL
1	CUERPO	HIERRO FUNDIDO
2	ANILLO DE ASIENTO	LATÓN / ACERO INOXIDABLE
3	DTO	HIERRO FUNDIDO + LATÓN / ACERO INOXIDABLE
4	BOLA DE ACERO
5	TORNILLO	ACERO CARBONO
6	EMPAQUETADURA	GRAFITO
7	TUERCA PERNO	ACERO CARBONO
8	MADRE	ACERO INOXIDABLE
9	EMBALAJE	GRAFITO
10	GLÁNDULA	HIERRO FUNDIDO
11	CAPÓ	HIERRO FUNDIDO
12	TUERCA DE VÁSTAGO	LATÓN
13	TUERCA PERNO	ACERO CARBONO
14	TORNILLO	ACERO CARBONO
15	RUEDA	HIERRO FUNDIDO
16	JUNTA DE TUERCA	ACERO CARBONO

Dimensiones (mm) de la válvula de globo de hierro fundido BS5152:
DN	L	D	D1	D2	b	Z-∮d	f	H	DO
15	130	95	65	47	14	4-14	2	170	80
20	150	105	75	58	16	4-14	2	170	80
25	160	115	85	68	16	4-14	2	190	100
32	180	140	100	78	18	4-18	2	210	120
40	200	150	110	88	18	4-18	3	220	120
50	230	165	125	102	20	4-18	3	235	140
65	290	185	145	122	20	4-18	3	275	160
80	310	200	160	138	22	8-18	3	335	240
100	350	220	180	158	24	8-18	3	375	240
125	400	250	210	188	26	8-18	3	425	280
150	480	285	240	212	26	8-23	3	490	320
200	600	340	295	268	30	12-23	3	620	360
250	730	405	355	320	32	12-27	3	705	400
