Te igual y cruz

Conexiones Soldables

Tamaño: 1/2 "-80" / DN15-DN2000

Técnica: forjado y empujando

Material: acero al carbono, acero inoxidable, acero aleado

Acero al carbono: ASTM, A234WPB, A234WPC, A420WPL6, Q235,10 #, A3, Q235A, 20G, 16Mn, DIN St37, St45.8, St52.4, St.35.8, St.35.8.

Acero inoxidable: 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 0Cr17Ni12Mo2Ti, 00Cr17Ni14Mo2 304 304L 316 316L

Acero de aleación: 16Mn Cr5Mo 12Cr1MoV 10CrMo910 15CrMo 12Cr2Mo1, A335P22 St45.8, ASTM A860 WPHY X42 X52 X60 X70

Estándar: ASME / ANSI B16.9, B16.11, B16.28, JIS B2311, B2312, B2312, B2316 ASTM A403 MSS SP-43, SP-83, SP-97

Modelo: Codo 45 ° / 90 ° / 180 LR / SR, Reductores, T, Curvas, Casquillo, Cruz.

Tipo: costura o sin costuras

Fin: extremo biselado

Superficie: pintura negra / aceite a prueba de herrumbre / galvanizado en caliente

Espesor de pared: SCH10 / 10S, SCH20 / 20S, STD, SCH40 / 40S, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS, etc. (para ANSI), SGP (para JIS)

Ángulos de codo: 30/45/60/90/180 °

Conexión: soldadura

Forma: Igual, Reductora

Certificado: ISO -9001: 2000, API, CCS

Aplicación: industria petroquímica y de gas, industria de energía, industria de válvulas, obras hidráulicas, industria de construcción naval, construcción, etc.

Embalaje: paletas de madera contrachapada / caja de madera o según su especificación

MOQ: a negociar.

Muestra: disponible

Precio: >> Obtenga la lista de precios más reciente

Servicio: OEM personalizado

Paquete: caja y paleta de madera

Plazo de pago: T / T o L / C

Entrega: 7-30 días según la cantidad del pedido.

Introducción

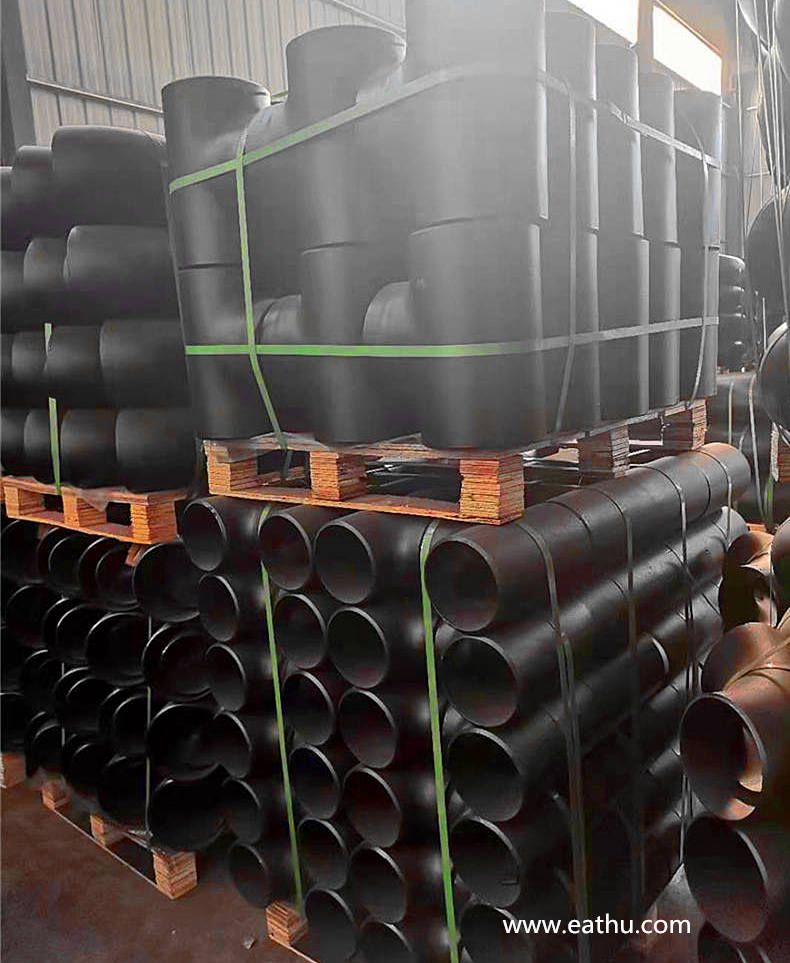

SOLDADURA A PULGADA TEE IGUAL Y SOLDADURA A PULGADA IGUAL CRUZ

Una te igual también llamada te recta. Es un accesorio de soldadura a tope que se usa para bifurcar la tubería. Si la tubería principal y la tubería de bifurcación tienen el mismo tamaño de diámetro interior, entonces es necesaria una te igual. La cruz igual tiene casi las mismas propiedades que la te igual, pero puede bifurcar la tubería a 4 vías, por lo que también se le llama conexión de tubería transversal de 4 vías o te transversal de 4 vías. Tamaños superiores a 24 pulgadas. Las tes soldadas a tope y la cruz se fabrican de acuerdo con ASME B16.9 (carbono y aleación) y MSS SP 43 (acero inoxidable y aleación de níquel).


ASME B16.9: Tee recta y cruz

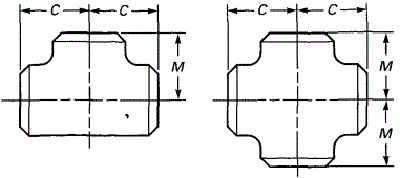

Dibujos técnicos de la te y la cruz rectas (ASME B16.9)

Dimensiones de la te y la cruz rectas (ASME B16.9)

Tubería nominalFuera deCentro a fin
Tamaño (NPS)DiámetroEjecutar, CSalida, M
1/2"21.32525
3/4"26.72929
1"33.43838
1-1/4"42.24848
1-1/2"48.35757
2"60.36464
2-1/2"737676
3"88.98686
3-1/2"101.69595
4"114.3105105
5"141.3124124
6"168.3143143
8"219.1178178
10"273216216
12"323.8254254
14"355.6279279
16"406.4305305
18"457343343
20"508381381
22"559419419
24"610432432
26"660495495
28"711521521
30"762559559
32"813597597
34"864635635
36"914673673
38"965711711
40"1016749749
42"1067762711
44"1118813762
46"1168851800
48"1219889838

* Todas las dimensiones están en unidades mm (la hoja de datos de la unidad en pulgadas también está disponible a pedido).

* Verifique las tolerancias y materiales para accesorios de tubería de soldadura a tope de "Lista de precios y Techinical"

* Las tolerancias de dimensiones cumplen con ASME B16.9


Accesorios de tubería de soldadura a tope estándar:

ASME B16.49-2007 Codos de inducción de soldadura a tope de acero forjado hechos en fábrica para transporte y

Accesorio de soldadura a tope forjado fabricado en fábrica ASME-B16.9-2007

Accesorios de tubería de soldadura a tope de acero DIN2617-1991

JIS G3452 SGP 1997 Accesorios de tubería de acero con soldadura a tope para uso ordinario

Peso para accesorios de tubería de soldadura a tope

Tolerancias para accesorios de tubería de soldadura a tope ASME DIN JIS MSS

Cronogramas de espesor de pared (ASME B36.10 B36.19)
