Fin del tramo

Conexiones Soldables

Tamaño: 1/2 "-80" / DN15-DN2000

Técnica: forjado y empujando

Material: acero al carbono, acero inoxidable, acero aleado

Acero al carbono: ASTM, A234WPB, A234WPC, A420WPL6, Q235,10 #, A3, Q235A, 20G, 16Mn, DIN St37, St45.8, St52.4, St.35.8, St.35.8.

Acero inoxidable: 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 0Cr17Ni12Mo2Ti, 00Cr17Ni14Mo2 304 304L 316 316L

Acero de aleación: 16Mn Cr5Mo 12Cr1MoV 10CrMo910 15CrMo 12Cr2Mo1, A335P22 St45.8, ASTM A860 WPHY X42 X52 X60 X70

Estándar: ASME / ANSI B16.9, B16.11, B16.28, JIS B2311, B2312, B2312, B2316 ASTM A403 MSS SP-43, SP-83, SP-97

Modelo: Codo 45 ° / 90 ° / 180 LR / SR, Reductores, T, Curvas, Casquillo, Cruz.

Tipo: costura o sin costuras

Fin: extremo biselado

Superficie: pintura negra / aceite a prueba de herrumbre / galvanizado en caliente

Espesor de pared: SCH10 / 10S, SCH20 / 20S, STD, SCH40 / 40S, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS, etc. (para ANSI), SGP (para JIS)

Ángulos de codo: 30/45/60/90/180 °

Conexión: soldadura

Forma: Igual, Reductora

Certificado: ISO -9001: 2000, API, CCS

Aplicación: industria petroquímica y de gas, industria de energía, industria de válvulas, obras hidráulicas, industria de construcción naval, construcción, etc.

Embalaje: paletas de madera contrachapada / caja de madera o según su especificación

MOQ: a negociar.

Muestra: disponible

Precio: >> Obtenga la lista de precios más reciente

Servicio: OEM personalizado

Paquete: caja y paleta de madera

Plazo de pago: T / T o L / C

Entrega: 7-30 días según la cantidad del pedido.

Pregunte ahora

Compartir a:

Introducción

Los extremos del muñón se utilizan generalmente con bridas de junta solapada, tanto la brida de la junta solapada como la del muñón se pueden comprar en EATHU. Esta junta con brida es un método de junta con brida económico adecuado para aplicaciones de baja presión y no críticas. Dado que la brida no entra en contacto directo con la tubería, se pueden usar juntas cortas de acero al carbono para reducir el peso total y el costo.

Para obtener más soporte técnico, comuníquese con EATHU.

ASME B16.9: Extremos de muñón de junta solapada Accesorios de soldadura a tope de acero forjado (ASME)

Carbon-Steel-Stub-End

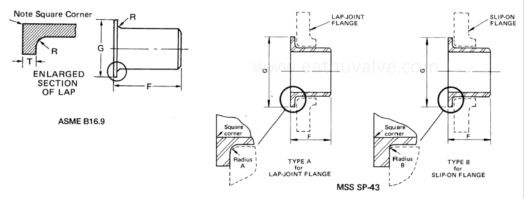

Dimensiones de ASME B16.9 MSS SP-43

Tubería nominal	Diámetro exterior		Diámetro exterior del barril				Diámetro de la vuelta G
Tamaño	en bisel OD		Max		Min		Min
(NPS)	IN	MM	IN	MM	IN	MM	IN	MM
½	0.84	21.3	0.896	22.8	0.809	20.5	1.38	35
¾	1.05	26.7	1.106	28.1	1.019	25.9	1.69	43
1	1.32	33.4	1.376	35	1.284	32.6	2	51
1¼	1.66	42.2	1.716	43.6	1.629	41.4	2.5	64
1½	1.9	48.3	1.965	49.9	1.869	47.5	2.88	73
2	2.38	60.3	2.456	62.4	2.344	59.5	3.62	92
2½	2.88	73.0	2.966	75.3	2.844	72.2	4.12	106
3	3.5	88.9	3.596	91.3	3.469	88.1	5	127
3½	4	101.6	4.096	104	3.969	100.8	5.5	140
4	4.5	114.3	4.593	116.7	4.469	113.5	6.19	157
5	5.56	141.3	5.683	144.3	5.532	140.5	7.31	185
6	6.62	168.3	6.743	171.3	6.594	167.5	8.5	218
8	8.62	219.1	8.743	222.1	8.594	218.3	10.62	270
10	10.75	273.0	10.913	277.2	10.719	272.3	12.75	324
12	12.75	323.8	12.913	328	12.719	323.1	15	381
14	14	355.6	14.17	359.9	13.969	354.8	16.25	413
16	16	406.4	16.18	411	15.969	405.6	18.5	470
18	18	457	18.19	462	17.969	456	21	533
20	20	508	20.24	514	19.969	507	23	584
22	22	559	22.24	565	21.969	558	25.25	641
24	24	610	24.24	616	23.969	609	27.25	692

Dimensions of ASME B16.9 MSS SP-43

Nominal	Length F				Radius R
Pipe	ASME Long		ASME Short & MSS		MSS Type A & ASME (Nominal & Max)		MSS Type B (Max)
Size	ASME Long		ASME Short & MSS		MSS Type A & ASME (Nominal & Max)		MSS Type B (Max)
(NPS)	IN	MM	IN	MM	IN	MM	IN	MM
½	3	76	2	51	0.12	3	0.03	0.8
¾	3	76	2	51	0.12	3	0.03	0.8
1	4	102	2	51	0.12	3	0.03	0.8
1¼	4	102	2	51	0.19	5	0.03	0.8
1½	4	102	2	51	0.25	6	0.03	0.8
2	6	152	2.5	64	0.31	8	0.03	0.8
2½	6	152	2.5	64	0.31	8	0.03	0.8
3	6	152	2.5	64	0.38	10	0.03	0.8
3½	6	152	3	76	0.38	10	0.03	0.8
4	6	152	3	76	0.44	11	0.03	0.8
5	8	203	3	76	0.44	11	0.06	1.5
6	8	203	3.5	89	0.5	13	0.06	1.5
8	8	203	4	102	0.5	13	0.06	1.5
10	10	254	5	127	0.5	13	0.06	1.5
12	10	254	6	152	0.5	13	0.06	1.5
14	12	305	6	152	0.5	13	0.06	1.5
16	12	305	6	152	0.5	13	0.06	1.5
18	12	305	6	152	0.5	13	0.06	1.5
20	12	305	6	152	0.5	13	0.06	1.5
22	12	305	6	152	0.5	13	0.06	1.5
24	12	305	6	152	0.5	13	0.06	1.5

* Todas las dimensiones están en unidades mm (la hoja de datos de la unidad en pulgadas también está disponible a pedido).

* Verifique las tolerancias y materiales para accesorios de tubería de soldadura a tope de "Lista de precios y Techinical"

* Las tolerancias de dimensiones cumplen con ASME B16.9

Pregunta: Quiero saber la diferencia entre Stub End Type A y Type B, ¿cuál es más adecuado para mí?

Respuesta de Eathu: Stub End tiene tres tipos diferentes - Tipo A, Tipo B, Tipo C, se clasifican por la diferente "R" - la esquina de vuelta. Pero en el trabajo real, el "tipo A" es el tipo común, ya que coincide especialmente con la brida de junta solapada.

Tipo A: para coincidir con la brida de junta solapada estándar, es el tipo predeterminado si el cliente no indicó el tipo específicamente.

Tipo B: El tipo B del extremo del muñón se utiliza principalmente para bridas deslizantes y bridas de respaldo, su ángulo de solape es diferente del "tipo A".

Tipo C: Puede usarse con brida de junta solapada o brida deslizante. Pero no es un tipo común, la mayoría de los clientes de eathu necesitan un talón "Tipo A" o "Tipo B".
