ISO2531 Todas las camisetas con brida

Accesorio de tubería de hierro dúctil para tubería DI

Tipos: junta de desmontaje, adaptador de brida universal, acoplamiento universal, junta de brida suelta de hierro dúctil, conexión de tubería DI, montura para tubería de PVC, abrazadera de reparación, adaptador de brida rápido, junta Gibault, adaptador de brida restringida, acoplamiento restringido, válvula, etc.


Material: MATERIAL: Hierro dúctil grado 500-7 / 450-12 según ISO 1083 para cuerpo de racor y retenedor de hierro dúctil, EPDM / NBR para anillo, acero cincado / dacro para muñón.


Introducción

Especificación: DN50-DN2000 (2 "-80"), disponible con bridas PN10, PN16, PN25 y PN40

Accesorios de brida de hierro dúctil Estándar: ISO2531, ISO4179, ISO8179, BS EN 545, BS EN598, BS4772, ISO7005-2, EN1092-2: 1997, DIN2501, GBT13295

Brida: PN10, PN16 o PN25 taladrado según ISO 7005-2 / EN 1092-2.

Temperatura del fluido: 0 ° C-50 ° C, excluyendo las heladas.

Extremos de tubería: espita, casquillo o bridas.

Revestimiento interno: el revestimiento de mortero de cemento cumple con ISO4179 o pintura bituminosa (media de 70 micrones) o revestimiento epoxi adherido por fusión

Revestimiento externo: Revestimiento de zinc metálico proyectado (mínimo 150g / m²) según ISO8179 + pintura bituminosa (mínimo 70 micras) o pintura epoxi en polvo o pintura epoxi o según los requisitos del cliente.

Tipos: junta de desmontaje, adaptador de brida universal, acoplamiento universal, junta de brida suelta de hierro dúctil, conexión de tubería DI, montura para tubería de PVC, abrazadera de reparación, adaptador de brida rápido, junta Gibault, adaptador de brida restringida, acoplamiento restringido, válvula, etc.

Material: MATERIAL: Hierro dúctil grado 500-7 / 450-12 según ISO 1083 para cuerpo de racor y retenedor de hierro dúctil, EPDM / NBR para anillo, acero cincado / dacro para muñón.

Aplicación: Uso municipal, Tuberías de abastecimiento de agua, Accesorios de tubería, Ingeniería del agua, Uso de agua potable, Uso de riego, Uso de proyectos de suministro de agua, Uso de plantas de tratamiento de agua, Estaciones de bombeo, Sectores de servicios públicos de agua, Tubería de presión de suministro de agua, Estación de bombeo de agua potable, Aguas pluviales Líneas, estación de bombeo de agua contra incendios, estación de bombeo de agua dulce, etc.

Prueba: De acuerdo con ISO 2531 / EN 545 / EN598 y prueba de presión de agua al 100%.

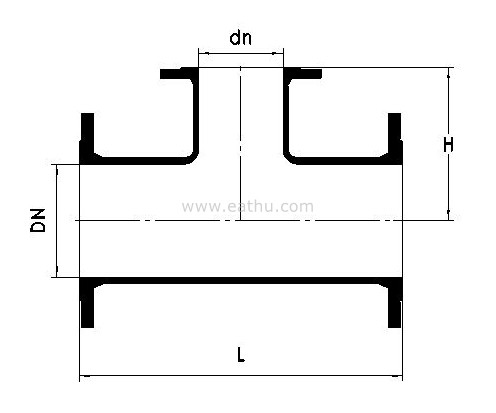

Dimensiones de ISO2531 todas las bridas en T

DN dn L H unit weight kg standard

PN10 PN16 PN25 PN40
40 40 255 130 8.4 8.4 8.4 8.4 EN545 B
40 40 280 140 8.5 8.5 8.5 8.5 EN545 A
50 50 280 140 10.3. 10.3. 10.3. 10.3. EN545 B
50 50 300 150 10.4 10.4 10.4 10.4 EN545 A
60 60 300 150 11.5 11.5 11.2 11.2 EN545 B
60 60 320 160 11.8 11.8 11.5 11.5 EN545 A
65 50 330 165 13 13 12.7 12.7 EN545
65 65 330 165 13.3 13.3 13 13 EN545 A
80 40 330 165 13.7 13.7 13.7 13.7 EN545
80 50 310 145 13.9 13.9 13.9 13.9 EN545
80 50 330 160 14.3 14.3 14.3 14.3 EN545
80 60 310 155 14.1 14.1 14.1 14.1 EN545 B
80 60 330 160 15 15 15 15 EN545
80 65 330 160 15.5 15.5 15.5 15.5 EN545
80 80 280 140 14.6 14.6 14.6 14.6 EN545
80 80 330 165 15.6 15.6 15.6 15.6 EN545 A/B
100 50 320 165 16.2 16.2 17.2 17.2 EN545
100 50 360 170 17 17 18 18 EN545
100 60 320 165 16.3 16.3 16.8 16.8 EN545 B
100 60 360 165 17.7 17.7 18.7 18.7 EN545
100 65 360 165 18 18 19 19 EN545
100 80 330 170 17.5 17.5 18.6 18.6 EN545 B
100 80 360 175 18.4 18.4 19.5 19.5 EN545 A
100 100 310 155 17.6 17.6 18.7 18.7 EN545
100 100 360 180 19.4 19.4 21 21 EN545 A/B
125 50 400 180 21.7 21.7 22.9 25.5 EN545
125 60 330 180 19.7 19.7 20.9 23.5 EN545 B
125 60 400 180 22 22 23.2 25.8 EN545
125 80 350 185 21 21 22.2 24.8 EN545 B
125 80 400 190 23 23 24.5 27 EN545 A
125 100 370 195 22.5 22.5 24.2 27.1 EN545 B
125 100 400 195 24 24 26 28.5 EN545 A
125 125 400 200 25.5 25.5 27.5 31.5 EN545 A/B
150 50 335 175 23.5 23.5 25.5 29.6 EN545
150 50 440 200 26 26 28 32.1 EN545
150 60 340 190 23.7 23.7 25.7 29.8 EN545 B
150 60 440 195 27.5 27.5 29.5 33.6 EN545
150 65 440 195 27.9 27.9 29.9 34 EN545
150 80 360 200 24.7 24.7 26.7 30.9 EN545 B
150 80 440 205 28.5 28.5 31 36 EN545 A
150 100 380 205 26.6 26.6 29.6 33.6 EN545 B
150 100 440 210 29.5 29.5 32 36.5 EN545 A
150 125 410 215 29 29 31.5 36 EN545 B
150 150 390 195 30 30 33 39 EN545
150 150 440 220 32.5 32.5 36 42 EN545 A/B
200 50 520 220 40.5 40

EN545
200 60 365 215 32.8 32.4

EN545 B
200 60 520 220 40.7 40.2

EN545
200 65 520 220 41 40.5

EN545
200 80 380 225 34.2 33.8

EN545 B
200 80 520 235 42 41.5

EN545 A
200 100 400 230 35.9 35.5

EN545 B
200 100 520 240 42.9 42.5

EN545 A
200 125 520 240 52.4 52

EN545
200 150 460 245 41.5 41.1

EN545 B
200 150 520 250 46 45.5

EN545 A
200 200 460 230 44.6 44

EN545
200 200 520 260 49.5 49

EN545 A/B
250 60 385 260 45 44.2

EN545 B
250 80 405 265 47 46.2

EN545 B
250 80 700 265 65.8 65

EN545
250 100 425 270 48.9 48.1

EN545 B
250 100 700 275 68 67

EN545 A
250 150 485 280 55.1 54.3

EN545 B
250 150 700 300 71 70

EN545
250 200 540 290 61.8 60.8

EN545 B
250 200 700 325 76 75

EN545 A
250 250 600 300 70.3 69.1

EN545 B
250 250 700 350 82 81

EN545 A
300 80 425 295 61.4 60.6

EN545 B
300 80 800 290 91.6 91

EN545
300 100 450 300 64 63.2

EN545 B
300 100 800 300 94 93

EN545 A
300 150 505 310 70.8 70

EN545 B
300 150 800 325 96.5 95.5

EN545
300 200 565 320 78.5 77.5

EN545 B
300 200 800 350 102 101

EN545 A
300 250 620 330 87.3 86.1

EN545 B
300 250 800 375 109.2 108

EN545
300 300 680 340 97.8 96.6

EN545 B
300 300 800 400 118 117

EN545 A
350 80 445 325 73.3 79.5

EN545 B
350 80 850 325 113.8 120

EN545
350 100 470 330 76.2 82.4

EN545 B
350 100 850 325 116 122

EN545 A
350 150 530 340 84.3 90.5

EN545 B
350 150 850 325 117 123

EN545
350 200 585 350 92.4 98.4

EN545 B
350 200 850 325 122 128

EN545 A
350 250 645 360 102.5 108.3

EN545 B
350 250 850 325 126.2 132

EN545
350 300 700 365 112.6 118.7

EN545
350 300 850 425 139 144

EN545
350 350 760 380 123.2 132.5

EN545 B
350 350 850 425 144 153

EN545 A
400 80 470 355 88.5 99.7

EN545 B
400 80 900 350 141 152

EN545
400 100 490 360 91.4 102.6

EN545 B
400 100 900 350 143 154

EN545 A
400 150 550 370 100.4 111.6

EN545 B
400 150 900 350 144 155

EN545
400 200 610 380 110 121

EN545 B
400 200 900 350 148 159

EN545 A
400 250 665 390 127 131.3

EN545 B
400 250 900 350 150.2 161

EN545
400 300 725 400 132.6 143.4

EN545 B
400 300 900 450 166.2 177

EN545
400 350 775 405 141.9 156.2

EN545
400 350 900 450 170.7 185

EN545
400 400 840 420 155.3 172.1

EN545 B
400 400 900 450 177.2 194

EN545 A
450 80 460 375 102.8 120

EN545
450 80 950 375 169.8 187

EN545
450 100 515 390 110.5 127.7

EN545 B
450 100 950 375 170.8 188

EN545 A
450 150 570 400 120.1 137.3

EN545 B
450 150 950 375 172.8 190

EN545
450 200 630 410 130.7 147.7

EN545 B
450 200 950 375 176 193

EN545 A
450 250 690 420 142.8 159.6

EN545 B
450 250 950 375 180.2 197

EN545
450 300 745 430 155.3 172.1

EN545 B
450 300 950 475 193.2 210

EN545
450 350 795 435 162.9 185.6

EN545
450 350 950 475 201 221

EN545
450 400 860 450 179.6 202.4

EN545 B
450 400 950 475 206.2 229

EN545
450 450 920 460 194.9 220.7

EN545 B
450 450 950 475 211.2 237

EN545 A
500 80 500 405 124.5 154.9

EN545
500 80 1000 400 206.6 237

EN545
500 100 535 420 130.4 160.8

EN545 B
500 100 1000 400 210.6 241

EN545 A
500 150 585 425 140.3 170.7

EN545
500 150 1000 400 212.6 243

EN545
500 200 650 440 152.7 182.9

EN545 B
500 200 1000 400 215 245

EN545 A
500 250 700 445 164.6 194.6

EN545
500 250 1000 400 216 246

EN545
500 300 765 455 179.3 209.3

EN545
500 300 1000 500 228 258

EN545
500 350 1000 500 240.5 274

EN545
500 400 885 480 206.7 242.7

EN545 B
500 400 1000 500 248 284

EN545 A
500 450 1000 500 251 290

EN545
500 500 1000 500 258.4 304

EN545 A/B
600 1100 450 296 349 EN545


600 100 580 475 183.3 236.3

EN545
600 100 1100 450 297 350

EN545
600 150 635 485 196.4 249.4

EN545
600 150 1100 450 299 352

EN545
600 200 700 500 211.9 264.7

EN545 B
600 200 1100 450 305.2 358

EN545 A
600 250 750 505 225.7 278.3

EN545
600 250 1100 450 307.4 360

EN545
600 300 810 515 242.2 294.8

EN545
600 300 1100 550 316.4 369

EN545
600 350 865 525 256.4 312.5

EN545
600 350 1100 550 320 376

EN545
600 400 930 540 274.4 333

EN545 B
600 400 1100 550 342.4 401

EN545 A
600 450 1045 545 302.2 363.8

EN545
600 450 1100 550 342.4 404

EN545
600 500 1100 550 339.8 408

EN545
600 600 1100 550 355 447

EN545 A
600 600 1165 580 385.7 465.2

EN545 B
700 80 600 390 247.3 262.4

EN545
700 100 540 510 253 295

EN545
700 100 600 395 266.8 281.2

EN545
700 150 595 515 255 296

EN545
700 150 600 525 256.5 297.5

EN545
700 200 650 525 258 298

EN545 A
700 250 720 530 290.8 320.6

EN545
700 300 760 540 319 342

EN545
700 300 780 530 329 352

EN545
700 350 830 555 339 362

EN545
700 400 870 555 343 379

EN545 A
700 450 920 560 359 398

EN545
700 500 980 670 442 481

EN545
700 500 990 560 427 466

EN545
700 600 1200 685 476 523

EN545
700 600 1200 590 456 503

EN545
700 700 650 525 258 298

EN545
700 700 870 555 343 379

EN545
700 700 1200 600 477 523

EN545 A
800 100 580 570 345 383

EN545
800 150 585 575 349 387

EN545
800 200 690 585 352 390

EN545
800 300 800 600 413 443

EN545
800 400 910 615 441 484

EN545 A
800 500 1020 630 561 599

EN545
800 600 1350 645 613 678

EN545
800 700 1350 660 663 711

EN545
800 800 690 585 352 390

EN545
800 800 910 615 441 484

EN545
800 800 1350 645 613 678

EN545
800 800 1350 675 657 715

EN545
900 100 620 630 428 476

EN545
900 150 675 635 432 480

EN545
900 200 730 645 436 484

EN545
900 300 840 660 523 569

EN545
900 400 950 675 541 594

EN545
900 500 1060 690 726 784

EN545
900 600 1500 705 787 860

EN545
900 700 1500 720 843 901

EN545
900 800 1560 735 860 913

EN545
900 900 730 645 436 484

EN545
900 900 950 675 541 594

EN545
900 900 1500 705 787 860

EN545
900 900 1500 750 853 924

EN545
1000 100 660 690 524 572

EN545
1000 150 715 695 534 582

EN545
1000 200 770 705 546 629

EN545
1000 300 880 720 651 739

EN545
1000 400 990 735 668 755

EN545
1000 500 1100 750 955 1007

EN545
1000 600 1650 765 1007 1116

EN545
1000 700 1650 780 1067 1152

EN545
1000 800 1650 795 1085 1168

EN545
1000 900 1650 810 1095 1219

EN545
1000 1000 770 705 546 629

EN545
1000 1000 990 735 668 755

EN545
1000 1000 1650 765 1007 1116

EN545
1000 1000 1650 825 1105 1229

EN545
1100 400 1030 795 839 913

EN545
1100 400 980 795 811 885

EN545
1100 600 1250 825 990 1083

EN545
1100 600 1210 825 968 1061

EN545
1100 800 1470 855 1160 1245

EN545
1100 1000 1690 885 1345 1450

EN545
1100 1100 1800 900 1450 1555

EN545
1200 100 660 810 996 1082

EN545
1200 150 715 815 998 1084

EN545
1200 200 775 825 1000 1086

EN545
1200 300 890 840 1004 1160

EN545
1200 400 1010 855 1008 1122

EN545
1200 500 1125 870 1095 1250

EN545
1200 600 1240 885 1101 1256

EN545
1200 700 1355 900 1279 1426

EN545
1200 800 1470 915 1291 1439

EN545
1200 900 1585 930 1427 1662

EN545
1200 1000 1700 945 1494 1664

EN545
1200 1200 1240 885 1101 1256

EN545
1200 1200 1470 915 1291 1439

EN545
1200 1200 1700 945 1494 1664

EN545
1200 1200 1935 975 1806 1970

EN545
1400 100 970 905 1227 1363

EN545
1400 200 1085 920 1231 1367

EN545
1400 400 1315 950 1514 1656

EN545
1400 600 1550 980 1555 1818

EN545
1400 800 1780 1010 1886 2041

EN545
1400 800 1760 1010 1874 2029

EN545
1400 1000 2015 1040 2131 2609

EN545
1400 1200 2245 1070 2262 2431

EN545
1400 1400 1550 980 1555 1818

EN545
1400 1400 1760 1010 1886 2041

EN545
1400 1400 2015 1040 2131 2309

EN545
1400 1400 2480 1100 2545 2715

EN545
1500 600 1575 1035 1959 2143

EN545
1500 1000 2040 1095 2482 2682

EN545
1600 100 1020 1015 1874 2078

EN545
1600 200 1135 1030 7880 2084

EN545
1600 400 1370 1060 2000 2210

EN545
1600 600 1600 1090 2167 2398

EN545
1600 800 1835 1120 2452 2675

EN545
1600 1000 2063 1150 2740 2986

EN545
1600 1200 2300 1180 3058 3327

EN545
1600 1400 2535 1210 3208 3444

EN545
1600 1600 1600 1090 2167 2398

EN545
1600 1600 1835 1120 2452 2675

EN545
1600 1600 2065 1150 2740 2986

EN545
1600 1600 2300 1180 3058 3327

EN545
1600 1600 2765 1240 3586 3854

EN545
1800 100 1075 1125 2348 2600

EN545
1800 200 1190 1140 2350 2602

EN545
1800 400 1420 1170 2574 2835

EN545
1800 600 1655 1200 2694 2972

EN545
1800 800 1885 1230 3023 3299

EN545
1800 1000 2120 1260 3375 3669

EN545
1800 1200 2355 1290 3740 4056

EN545
1800 1200 2350 1290 3734 4050

EN545
1800 1400 2585 1320 3910 4190

EN545
1800 1600 2820 1350 4328 4641

EN545
1800 1800 1655 1200 2694 2972

EN545
1800 1800 1885 1230 3023 3299

EN545
1800 1800 2120 1260 3375 3669

EN545
1800 1800 2350 1290 3740 4056

EN545
1800 1800 3050 1380 4750 5086

EN545
2000 200 1235 1250 2840 3146

EN545
2000 400 1470 1280 3002 3314

EN545
2000 600 1705 1310 3309 3642

EN545
2000 800 1935 1340 3505 3796

EN545
2000 1000 2170 1370 4112 4459

EN545
2000 1200 2400 1400 4314 4644

EN545
2000 1400 2635 1430 4966 5340

EN545
2000 1600 2865 1460 5202 5567

EN545
2000 1800 3100 1490 5668 6055

EN545
2000 2000 1705 1310 3309 3642

EN545
2000 2000 2170 1370 4112 4459

EN545
2000 2000 2635 1430 4966 5340

EN545
2000 2000 3330 1520 6185 6599

EN545
2200 600 1560 1420 3675 4034

EN545
2200 800 1780 1450 4298 4654

EN545
2200 1000 2000 1480 4753 5128

EN545
2200 1200 2220 1510 5026 5413

EN545
2200 1400 2440 1540 5709 6106

EN545
2200 1600 2660 1570 6234 6664

EN545
2200 1800 2880 1600 6474 6934

EN545
2200 2000 3100 1630 7316 7795

EN545
2200 2200 3320 1660 7954 8464

EN545
2400 600 1620 1530 4418 4849

EN545
2400 800 1840 1560 5200 5671

EN545
2400 1000 2060 1590 5721 6211

EN545
2400 1200 2280 1620 5963 6432

EN545
2400 1400 2500 1650 6804 7317

EN545
2400 1600 2720 1680 7392 7937

EN545
2400 1800 2940 1710 7614 8145

EN545
2400 2000 3160 1740 8591 9185

EN545
2400 2200 3380 1770 9275 9901

EN545
2400 2400 3600 1800 10031 10715

EN545
2600 600 1680 1640 5214 5711

EN545
2600 800 1900 1670 6076 6596

EN545
2600 1000 2120 1700 6673 7213

EN545
2600 1200 2340 1730 7289 7850

EN545
2600 1400 2560 1760 7585 8123

EN545
2600 1600 2780 1790 8564 9159

EN545
2600 1800 3000 1820 9213 9831

EN545
2600 2000 3220 1850 9505 10128

EN545
2600 2200 3440 1880 10647 11323

EN545
2600 2400 3660 1910 11455 12188

EN545
2600 2600 3880 1940 12230 12988

EN545


Enviar mensaje
  • * Debe estar lleno

+86-532-88256388
