Bridas plana

Bridas Forjadas

1. Tamaño de la brida plana: 1/2 "-60" (DN10-DN1500)

2. Tipos de bridas planas: brida deslizante, brida de cuello de soldadura, brida ciega, brida de soldadura por enchufe, brida roscada, brida de junta solapada, brida de placa, cuello de soldadura largo y brida plana, etc.

3. Material de la brida plana:

Acero al carbono: ASTM A105 / SA105N; ASTM A350 LF1; LF2; CL1 / CL2, CT20; 16MN; RST37.2; S235JR; P245GH; P250GH; P250GHM; C22.8; Q235; 15CrMo

Acero inoxidable: ASTM A182, SS303; SS304 / 304L; SS316 / 316L; F321; F347; 316Ti; A182F317 / 317L; SS400; SF440

Acero de aleación: ASTM A182 A182 F12, F11, F22, F5, F9, F91, F51, F53, F55, F60, F44, F304H, F316H, F317H, F321H, F347H, INCONEL 600,625,825, etc.

4. Espesor de la pared de la brida plana: Sch5, Sch10, Sch20, Sch30, STD, Sch40, XS, Sch80, Sch100, Sch120, Sch140, XXS, Sch160;

5. Tipo de conexión de brida plana: cara elevada, cara plana, junta de tipo anillo, cara de junta de regazo, macho-hembra grande, macho-hembra pequeño, lengüeta grande, ranura, lengüeta pequeña, ranura, etc.

6. Clasificación de presión de brida plana:

ANSI B16.5: Bridas Clase 150-Bridas Clase 2500 ；

DIN: 6Bar 10Bar 16Bar 25Bar 40Bar 63Bar

JIS: Bridas 5K-Bridas 30K

EN1092-1: 6Bar 10Bar 16Bar 25Bar 40Bar 63Bar 100Bar

7. Brida plana Tratamiento superficial: Aceite antioxidante, negro / amarillo / transparente / galvanizado eléctrico / galvanizado en caliente.

8. Superficie de sellado de brida plana: FF, RF, MFM, TG, FF

9. Tratamiento térmico de brida plana: normalización, recocido, templado, templado.

10. Estándar de brida plana:

(1) ANSI B16.5, A105 150LB / 300LB / 600LB / 900LB / 1500LB / 2500LB

(2) DIN 2573 PN6 / DIN 2576 PN10 / DIN2502 PN16 / DIN2503 P25-40 / DIN2566 PN16 / DIN2631-2635 RST37.2 O C22.8

(3) JIS SS400 O SF440 5K / 10K / 16K / 20K / 30K

(4) UNI 2276/2277/2278/6084/6089/6090/2544/2282 / 6091-6093

(5) EN1092 PN6 / PN10 / PN16 / PN25 / PN40 / TIPO1 TIPO2 TIPO 5 TIPO 12 TIPO 13

(6) BS4504 SANI1123 1000/3, 1600/3, 2500/3, T / D, T / E, T / F brida de acero al carbono

(7) AS2129 TABLA D / TABLA H / TABLA E brida de acero al carbono

(8) Brida de acero al carbono GOST 12820-80 / 12821-80

11. Tolerancia de brida plana: según norma.

12. Certificación de brida plana: ISO9001: 2000, API, CE

13. Paquete de brida plana: paleta o caja de madera contrachapada.

14. Brida Plana Plazo de entrega: Como muy pronto, dentro del plazo requerido por el cliente.

15. Plazo de pago de la brida: T / T o L / C

16. Muestra de brida plana: disponible

17. Precio de brida plana: >> Obtenga la lista de precios más reciente

Pregunte ahora

Compartir a:

Introducción

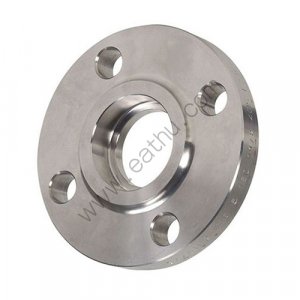

La brida plana ASME B16.5 es una de una variedad de bridas, que utiliza diferentes clases de materiales, de acuerdo con diferentes estándares de producción. Soldando con otra brida o tubo de acero, las bridas planas se pueden utilizar para diferentes propósitos, como cerrar una tubería o conectar una válvula a otra tubería. Como fabricantes de bridas planas en China, EATHU ofrece bridas planas de diferentes tamaños y diferentes grados de material. Una brida plana tiene una superficie plana que permite un contacto máximo con otras partes conectadas ao a través de la brida en aplicaciones de tuberías.

Dimensiones y peso de la brida de cara plana ANSI 150

Diámetro nominal	Diámetro de la tubería		ID de la brida	No. de agujeros	Diámetro de la brida	Thk of Flange	Dia del círculo de perno	Dia de los agujeros de los pernos	Peso aproximado
DN	ISO	DIN	D5	BN	D	b	K	d2	KG/PCS
10	–	14	14.5	4	90	16	60	14	0.7
10	17.2	–	17.7	4	90	16	60	14	0.69
15	–	20	21	4	95	16	65	14	0.77
15	21.3	–	22	4	95	16	65	14	0.77
20	–	25	26	4	105	18	75	14	1.06
20	26.9	–	27.6	4	105	18	75	14	1.05
25	–	30	31	4	115	18	85	14	1.27
25	33.7	–	34.4	4	115	18	85	14	1.25
32	–	38	39	4	140	18	100	18	1.86
32	42.4	–	43.1	4	140	18	100	18	1.83
40	–	44.5	45.5	4	150	18	110	18	2.12
40	48.3	–	49	4	150	18	110	18	2.09
50	–	57	58.1	4	165	20	125	18	2.78
50	60.3	–	61.1	4	165	20	125	18	2.74
65	76.1	–	77.1	8	185	22	145	18	3.48
80	88.9	–	90.3	8	200	24	160	18	4.33
100	–	108	109.6	8	235	24	190	22	5.82
100	114.3	–	115.9	8	235	24	190	22	5.61
125	–	133	134.8	8	270	26	220	26	7.91
125	139.7	–	141.6	8	270	26	220	26	7.6
150	–	159	161.1	8	300	28	250	26	10.12
150	168.3	–	170.5	8	300	28	250	26	9.58
175	193.7	–	196.1	12	350	32	295	30	14.45
200	219.1	–	221.8	12	375	34	320	30	16.9
250	–	267	270.2	12	450	38	385	33	27.28
250	273	–	276.2	12	450	38	385	33	26.51
300	323.9	–	327.6	16	515	42	450	33	36.38
350	355.6	–	359.7	16	580	46	510	36	52.83
350	–	368	372.2	16	580	46	510	36	50.24
400	406.4	–	411	16	660	50	585	39	74.71
400	–	419	423.7	16	660	50	585	39	71.44
500	508	–	513.6	20	755	52	670	42	86.87
600	610	–	616.5	20	890	54	795	48	121.84
700	711	–	716	24	995	58	900	48	150.93
800	813	–	818	24	1140	64	1030	56	219.08
900	914	–	920	28	1250	70	1140	56	271.16
1000	1016	–	1022	28	1360	78	1250	56	344.95

Fabricantes de bridas planas, proveedores de bridas planas: bridas de placa ANSI / ASME, bridas de placa BS 10 (Tabla D, E, F), bridas de placa DIN, brida de placa EN 1092-1, brida de placa JIS
