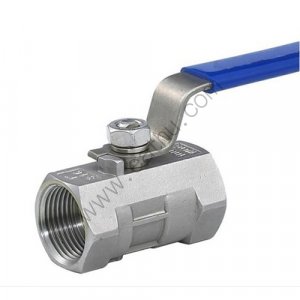

Mini válvula de bola con palanca
Tamaño: 1/4 "3/8" 1/2 "
Material: Acero inoxidable
Campo de aplicación: Agua-Petróleo-Gas
Presión de trabajo: 16Bar / 232Psi
Conexión: macho-macho, hembra-hembra, macho-hembra
Temperatura de trabajo: -20 ℃ a 120 ℃
| ARTICULO | DESIGNACION | CANTIDAD | MATERIAL |  |
| 1 | JUNTA TÓRICA | 2 | VITON | |
| 2 | MADRE | 1 | 304/316 | |
| 3 | TORNILLO | 1 | 304 | |
| 4 | PALANCA | 1 | ALEACIÓN DE ALUMINIO | |
| 5 | CUERPO | 1 | CF8/CF8M | |
| 6 | GORRA | 1 | CF8/CF8M | |
| 7 | ASIENTO DE BOLA (A) | 1 | PTFE | |
| 8 | PELOTA | 1 | 304/316 | |
| 9 | ASIENTO DE BOLA (B) | 1 | PTFE | |
| 10 | ARANDELA DE EMPUJE | 1 | PTFE |
| EIMENSIONES (mm) | |||||
| ARTÍCULO \ TAMAÑO | 1/4" | 3/8" | 1/2" | 3/4" | 1" |
| D | 8 | 8 | 9.2 | 12.5 | 15 |
| L | 39 | 41 | 46 | 55 | 65 |
| H | 26.5 | 26.5 | 28.3 | 31.5 | 34 |
| W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
| S | 21 | 21 | 24.5 | 31 | 38 |
