Fabricante de accesorios de tubería forjados ASME B16.11 3000LB, 6000LB, 9000LB en China.
Nombre del producto: codo, te, tapa, buje, acoplamiento, boquilla de tubería, hexagonal, boquilla, weldolet, threadolet, sockolet, socket, tapa, cruz, flangolet, unión, boquilla de estampación, etc.
Tamaño: 1/8 "-4" tipo roscado y soldado
Presión:
Weled del zócalo: 3000LB 6000LB 9000LB (sch80 sch160 xxs)
Roscado: 2000LB 3000LB 6000LBS (sch80 sch160 xxs)
Conexión: Rosca (NPT, BSP, RP, G), Soldadura por enchufe
Tipo: Codo, T, niple, acoplamiento completo, medio acoplamiento, lateral, transversal, tapa, tapón, niple de cabeza hexagonal, niple de estampación, unión, weldolet, sockolet, threadolet, nipolet, elbolet, latrolet, etc.
Estándar: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;
Tratamiento superficial: chorro de arena, aceite antioxidante, galvanizado, pulido, negro.
Espesor de pared: SCH5S, SCH10S, SCH10, SCH40S, STD, XS, XXS, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS y etc.
Material:
Acero inoxidable: A182 F304 / 304L, A182 F316 / 316L, A182 F321, A182 F310S, A182 F347H, A182 F316Ti, A182 F317, 904L, 1.4301,1.4307,1.4401,1.4571,1.4541, 254Mo y etc.
Acero al carbono: ASTM A105, A350LF2, Q235, St37, 20 #, 16Mn, St45.8, A42CP, E24, A515 Gr60, A515 Gr 70, A420 WPL6, etc.
Acero inoxidable dúplex: UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462,1.4410,1.4501 y etc.
Acero para tuberías: A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80, etc.
Aleación de níquel: inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, C 276, Monel400, Alloy20, etc.
Aleación de Cr-Mo: A182 F11, A182 F5, A182 F22, A182 F91, A182 F9, 16mo3, etc.
Aplicación: Química del petróleo, refinería, industria farmacéutica, industria de alimentos y bebidas, desalinización de agua de mar, fabricación de papel, industria de construcción naval, energía eléctrica, petróleo y gas costa afuera y en tierra, industria minera, tratamiento de agua, fabricación mecánica, fertilizantes químicos, etc.
Paquete: Cajas de cartón en estuches de madera.
MOQ: a negociar.
Muestra: disponible
Precio: >> DESCARGUE la lista de precios más reciente de accesorios forjados de LISTA DE PRECIOS Y TECNOLOGÍA
Servicio: OEM personalizado
Plazo de pago: T / T o L / C
Entrega: 7-30 días según la cantidad del pedido.

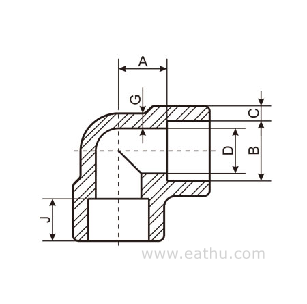

ANSI / ASME B16.11 DIMENSIONES DE CODO DE 90 GRADOS CON SOLDADURA DE ENCHUFE
| DN | Nom. | Centro a la parte inferior del zócalo A | Enchufe | Diámetro de agujero de montaje | Espesor de la pared del enchufe（2） | Espesor de la pared del cuerpo | Profundidad | ||||||||||||||
| Tubo | Agujereado | D | C | G | de | ||||||||||||||||
| Tamaño | Codos de 90 ° | Codos de 45 ° | Dia. | Designación de clase | Designación de clase | Enchufe | |||||||||||||||
| Camisetas, cruces | B | Min. | |||||||||||||||||||
| Designación de clase | Designación de clase | Designación de clase | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | J | ||||||||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | Ave. | Min. | Ave. | Min. | Ave. | Min. | Min. | Min. | Min. | ||||
| 6 | 1/8" | 11 | 11 | --- | 8 | 8 | --- | 10.8 | 6.9 | 4 | --- | 3.18 | 3.18 | 3.96 | 3.43 | --- | --- | 2.41 | 3.15 | --- | 9.5 |
| 8 | 1/4" | 11 | 13.5 | --- | 8 | 8 | --- | 14.2 | 9.3 | 6.4 | --- | 3.78 | 3.3 | 4.6 | 4.01 | --- | --- | 3.02 | 3.68 | --- | 9.5 |
| 10 | 3/8" | 13.5 | 15.5 | --- | 8 | 11 | --- | 17.6 | 12.6 | 9.2 | --- | 4.01 | 3.5 | 5.03 | 4.37 | --- | --- | 3.2 | 4.01 | --- | 9.5 |
| 15 | 1/2" | 15.5 | 19 | 25.5 | 11 | 12.5 | 15.5 | 21.8 | 15.8 | 11.8 | 6.4 | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 | 3.73 | 4.78 | 7.47 | 9.5 |
| 20 | 3/4" | 19 | 22.5 | 28.5 | 13 | 14 | 19 | 27.2 | 21 | 15.6 | 11.1 | 4.9 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 3.91 | 5.56 | 7.82 | 12.5 |
| 25 | 1" | 22.5 | 27 | 32 | 14 | 17.5 | 20.5 | 33.9 | 26.7 | 20.7 | 15.2 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 4.55 | 6.35 | 9.09 | 12.5 |
| 32 | 1-1/4" | 27 | 32 | 35 | 17.5 | 20.5 | 22.5 | 42.7 | 35.1 | 29.5 | 22.8 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 4.85 | 6.35 | 9.7 | 12.5 |
| 40 | 1-1/2" | 32 | 38 | 38 | 20.5 | 25.5 | 25.5 | 48.8 | 40.9 | 34 | 28 | 6.35 | 5.54 | 8.92 | 7.8 | 12.7 | 11.12 | 5.08 | 7.14 | 10.15 | 12.5 |
| 50 | 2" | 38 | 41 | 54 | 25.5 | 28.5 | 28.5 | 61.2 | 52.5 | 42.9 | 38.2 | 6.93 | 6.04 | 10.92 | 9.5 | 13.84 | 12.12 | 5.54 | 8.74 | 11.07 | 16 |
| 65 | 2-1/2" | 41 | --- | --- | 28.5 | --- | --- | 73.9 | 62.7 | --- | --- | 8.76 | 7.67 | --- | --- | --- | --- | 7.01 | --- | --- | 16 |
| 80 | 3" | 57 | --- | --- | 32 | --- | --- | 89.8 | 78 | --- | --- | 9.52 | 8.3 | --- | --- | --- | --- | 7.62 | --- | --- | 16 |
| 100 | 4" | 66.5 | --- | --- | 41 | --- | --- | 115.2 | 102.3 | --- | --- | 10.69 | 9.35 | --- | --- | --- | --- | 8.56 | --- | --- | 16 |
(1) Dimensiones en milímetros.
(2) El promedio del espesor de la pared del zócalo alrededor de la periferia no debe ser menor que los valores listados. Los valores mínimos están permitidos en áreas localizadas.
(3) Los valores superior e inferior para cada tamaño son las respectivas dimensiones máxima y mínima.
Codo de 90 Grados de Soldadura Forjada – Alta Calidad y Resistencia por Qingdao Fluido
En Qingdao Fluido, ofrecemos soluciones de tuberías de la más alta calidad para satisfacer las demandas de los sectores industriales más exigentes. Nuestro Codo de 90 grados de Soldadura Forjada es una pieza clave para asegurar conexiones duraderas y seguras en tus sistemas de tuberías.
¿Qué es el Codo de 90 Grados de Soldadura Forjada?
El Codo de 90 grados de Soldadura Forjada es un componente esencial en el sistema de tuberías, diseñado para cambiar la dirección del flujo de fluidos y gases en un ángulo de 90 grados. Fabricado mediante un proceso de forjado avanzado, este codo garantiza una resistencia superior y una integridad estructural inigualable.
Características Principales:
Material Forjado de Alta Calidad: Nuestro codo está fabricado con acero al carbono de alta calidad, que ofrece una resistencia excepcional a la presión y a las temperaturas extremas. La técnica de forjado mejora la dureza y la durabilidad del material, asegurando un rendimiento confiable.
Diseño de Soldadura a Tope: El codo está diseñado para ser instalado mediante soldadura a tope, lo que permite una conexión hermética y segura. Este método de instalación minimiza el riesgo de fugas y prolonga la vida útil del sistema de tuberías.
Precisión en el Ángulo de 90 Grados: La precisión en el ángulo de 90 grados garantiza un cambio de dirección suave y eficiente en el flujo de fluidos, optimizando el rendimiento del sistema de tuberías y reduciendo las pérdidas de presión.
Beneficios del Codo Forjado de 90 Grados:
Alta Resistencia y Durabilidad: La construcción forjada asegura que el codo pueda soportar condiciones de alta presión y temperatura, haciéndolo adecuado para aplicaciones industriales exigentes.
Instalación Eficiente: La soldadura a tope permite una instalación rápida y fácil, reduciendo el tiempo de inactividad y los costos asociados con el ensamblaje.
Cumplimiento de Estándares Internacionales: Nuestro codo cumple con los estándares de calidad internacionales, garantizando su fiabilidad y rendimiento en diversas aplicaciones.
Aplicaciones del Codo Forjado de 90 Grados:
El Codo de 90 grados de Soldadura Forjada de Qingdao Fluido es ideal para una variedad de aplicaciones, incluyendo:
Industrias Petroquímicas: Perfecto para la conducción de fluidos y gases en entornos industriales.
Sistemas de Agua y Vapor: Adecuado para aplicaciones que requieren alta resistencia a la presión y temperaturas extremas.
Construcción e Infraestructura: Utilizado en proyectos de construcción y redes de tuberías para asegurar conexiones seguras y eficientes.
Por Qué Elegir Qingdao Fluido:
En Qingdao Fluido, nos enorgullecemos de ofrecer productos de alta calidad que cumplen con los más estrictos estándares de la industria. Nuestro Codo de 90 grados de Soldadura Forjada es un testimonio de nuestro compromiso con la excelencia y la fiabilidad. Visita nuestra página web para obtener más información sobre este producto y otros componentes de tuberías que ofrecemos.
Optimiza tus sistemas de tuberías con la calidad y resistencia que solo Qingdao Fluido puede proporcionar. Realiza tu pedido hoy mismo y asegura el mejor rendimiento para tus proyectos industriales.
Marcado y embalaje
Los productos se empaquetan para garantizar que no haya daños durante el transporte. En el caso de las exportaciones, el embalaje estándar de exportación se realiza en cajas de madera. Todos los accesorios forjados están marcados con grado, número de lote, tamaño, grado y nuestra marca comercial. En solicitudes especiales, también podemos hacer marcas personalizadas en nuestros productos.
