Válvula de compuerta de vástago no ascendente de hierro fundido con sello metálico MSS SP-70

Especificaciones técnicas de la válvula de compuerta con asiento metálico

Tallo no ascendente:

- Diseño y fabricación: MSS SP-70

- Dimensiones cara a cara: ANSI B16.10

- Dimensiones de la brida y taladrado: ANSI B16.1

- Rango de tamaño: 2 "~ 24"

- Presión de trabajo: 200 psi

- Medio adecuado: agua, petróleo y gas.

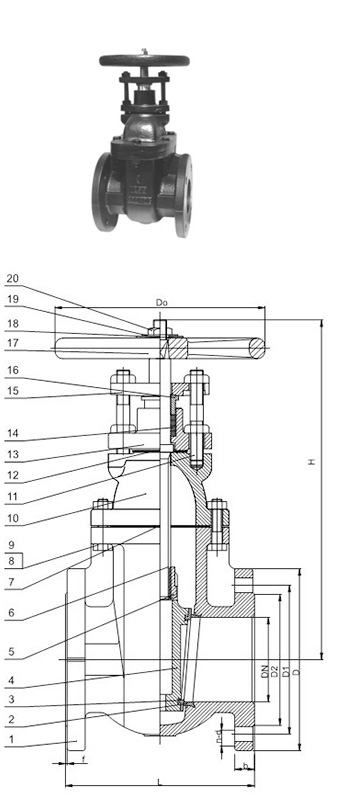

Piezas y materiales de la válvula de compuerta de vástago no ascendente de hierro fundido con sello metálico MSS SP-70:

No.	Partes	Materiales	Norma ASTM
1	Cuerpo	Hierro fundido	ASTM A 126 Class B
2	Anillo de asiento del cuerpo	Bronce fundido	ASTM B62
3	Anillo de asiento de cuña	Bronce fundido	ASTM B62
4	Cuña	Hierro fundido	ASTM A 126 Clase B
5	Tuerca de tallo	Bronce fundido	ASTM B62
6	Madre	Latón	ASTM B16
7	Junta del cuerpo	Grafito	Sin amianto
8	Pernos	Acero	ASTM A 307B
9	Nueces	Acero	ASTM A 307B
10	Capó	Hierro fundido	ASTM A 126 Class B
11	Pernos	Acero	ASTM A 307B
12	Empaquetadura	Grafito	Non-asbestos
13	Caja de porquerías	Hierro fundido	ASTM A 126 Class B
14	Embalaje	Graphite	Non-asbestos
15	Seguidor de glándulas	Hierro fundido	ASTM A 536 65-45-12
16	Glándula de empaque	Cast brass	ASTM A 584
17	Volante	Hierro fundido	ASTM A 126 Class B
18	Placa de nombre	Aluminio
19	Lavadora	Acero	ASTM A 307B
20	Nuez	Acero	ASTM A 307B

Dimensions (mm & inch) of MSS SP-70 Metal-Seal Cast iron Non-Rising Stem Gate Valve:
