Válvula de compuerta de extremo con brida de sello metálico DIN3352 F4

Válvula de Compuerta

Especificaciones técnicas de la válvula de compuerta de extremo con brida de sello metálico DIN3352 F4:

- Diseño y fabricación: EN1171, EN1074-1 y 2

- Dimensión cara a cara: EN 558-1 Serie 14 (DIN3202 F4)

- Dimensiones de la brida y taladrado: EN1092-2 PN10 / 16

- Rango de tamaño: DN40 - DN300

- Máx. presión de trabajo: 1.0 / 1.6 Mpa

- Prueba de inspección: EN12266

- Temperatura de trabajo: ≤ 120 ° C

- Medio adecuado: agua, petróleo y gas.

Introducción

Especificaciones técnicas de la válvula de compuerta de extremo con brida de sello metálico DIN3352 F4:

- Diseño y fabricación: EN1171, EN1074-1 y 2

- Dimensión cara a cara: EN 558-1 Serie 14 (DIN3202 F4)

- Dimensiones de la brida y taladrado: EN1092-2 PN10 / 16

- Rango de tamaño: DN40 - DN300

- Máx. presión de trabajo: 1.0 / 1.6 Mpa

- Prueba de inspección: EN12266

- Temperatura de trabajo: ≤ 120 ° C

- Medio adecuado: agua, petróleo y gas.



Válvula de compuerta de extremo con brida de sello metálico DIN3352 F4


Especificaciones técnicas de la válvula de compuerta de extremo con brida de sello metálico DIN3352 F4:

- Diseño y fabricación: EN1171, EN1074-1 y 2

- Dimensión cara a cara: EN 558-1 Serie 14 (DIN3202 F4)

- Dimensiones de la brida y taladrado: EN1092-2 PN10 / 16

- Rango de tamaño: DN40 - DN300

- Máx. presión de trabajo: 1.0 / 1.6 Mpa

- Prueba de inspección: EN12266

- Temperatura de trabajo: ≤ 120 ° C

- Medio adecuado: agua, petróleo y gas.

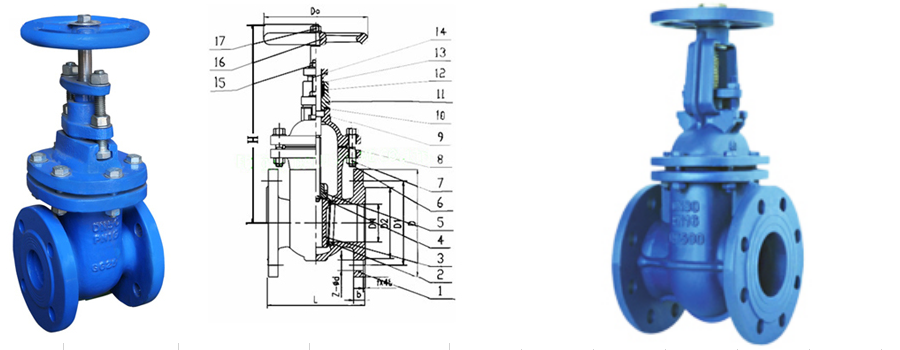

Piezas y materiales de la válvula de compuerta con asiento metálico - Vástago ascendente:

No.PartesMaterial de hierro fundidoMaterial de hierro dúctil
1CuerpoHierro fundido GJL 250Hierro dúctil GJS500
2Anillo de asiento del cuerpoLatón fundidoLatón fundido
3GJL250Hierro fundido GJL 250Hierro dúctil GJS500
4Anillo de asiento de cuñaLatón fundidoLatón fundido
5MadreAcero inoxidable X20Cr13Acero inoxidable X20Cr13
6TornilloGrado de acero 8.8Grado de acero 8.8
7NuezGrado de acero 8.8Grado de acero 8.8
8Junta del capóGrafitoGrafito
9CapóHierro fundido GJL 250Hierro dúctil GJS500
10EmbalajeGrafitoGrafito
11Seguidor de glándulasHierro dúctil GJS500Hierro dúctil GJS500
12NuezGrado de acero 8.8Grado de acero 8.8
13TornilloGrado de acero 8.8Grado de acero 8.8
14Tuerca de talloLatón fundidoLatón fundido
15VolanteHierro fundido GJL 250Hierro fundido GJL 250
16NutHierro dúctil GJS500Hierro dúctil GJS500


Dimensiones (mm) de la válvula de compuerta de extremo con brida de sello metálico DIN3352 F4:


PN10

DNLDD1D2bfn-dD0H
4014015011084183 4-19160245
5015016512599203 4-19160255
65170185145118203 4-19160295
80180200160132223 8-19160330
100190220180156243 8-19200385
125200250210184263 8-19200458
150210285240211263 8-23250545
200230340295266263 8-23250683
250250395355319283 12-23320823
300270445400370284 12-23320952

`

PN16

DNLDD1D2bfn-dD0H
4014015011080162 4-19160245
50150165125102162 4-19160255
65170185145124162 4-19160295
80180200160140172 8-19160330
100190220180158172 8-19200385
125200250210188183 8-19200458
150210285240212203 8-23250545
200230340295268213 12-23250683
250250405355320233 12-28320823
300270460410378244 12-28320952
