Válvula de bola roscada de acero inoxidable 2PC

Válvula de Bola

Válvula de bola roscada de acero inoxidable 2PC

Tamaño: 1/4 "-4"

Presión: 1.6Mpa-6.4Mpa

Materiales del cuerpo: acero inoxidable, CF8, CF8M

Materiales de la bola: acero inoxidable, CF8, CF8M

Materiales de sellado: PTFE

Conexión: roscada (BSP, BSPT, NPT)

Tipo de unidad: mango

Tipo de estructura: flotante

Introducción

La válvula de bola roscada de acero inoxidable de 2 piezas se compone de dos partes, el efecto de sellado es mejor que la válvula de bola de 1 pieza, el diámetro de la bola es el mismo que el de la tubería, es más fácil de quitar de la tubería en relación con la válvula de bola de 1 pieza. La válvula de bola roscada de 2 piezas es 1000 WOG.


La característica de la válvula de bola roscada de acero inoxidable de 2 piezas:

 1. Apertura y cierre sin fricción. Esta función resuelve por completo el problema de que la válvula tradicional afecta al sello debido a la fricción entre las superficies de sellado

 2. Estructura montada. La válvula de bola roscada de acero inoxidable de 2 piezas instalada en la tubería se puede revisar y reparar directamente en línea, lo que puede reducir efectivamente la parada del dispositivo y reducir el costo.

 3 Diseño de un solo asiento. Se eliminó el problema de seguridad cuando el medio en las válvulas tiene un aumento de presión anormal.

4.Diseño de bajo torque. La válvula de bola roscada de acero inoxidable de 2 piezas con vástago de diseño especial se puede abrir y cerrar fácilmente solo con una manija pequeña.

5. Estructura de sello de cuña. La fuerza mecánica es proporcionada por el vástago, que presiona la cuña sobre el asiento para realizar el propósito de sellado, de modo que el rendimiento de sellado de la válvula de bola roscada de acero inoxidable de 2 piezas no se vea afectado por el cambio de presión de la tubería, y el El rendimiento de sellado está garantizado de forma fiable en diversas condiciones de trabajo.

6.Estructura autolimpiante de la superficie de sellado. A medida que la esfera se inclina para alejarse del asiento, el fluido en la tubería pasa 360 ° de manera uniforme a lo largo de la superficie de sellado esférica, lo que no solo elimina la socavación local del asiento por el fluido de alta velocidad, sino que también elimina la acumulación en la superficie de sellado. para lograr el propósito de autolimpieza.

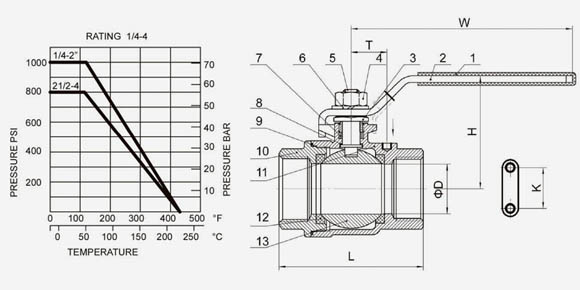

 LISTA DE MATERIALES

ARTICULODESIGNACIONCANTIDAD MATERIAL
1HANDLE SLEEVE1PVC
2HANDLE1304
3GLAND NUT1304
4STEM NUT1304
5STEM1304/316
6SPRING WASHER1304
7STEM PACKING1PTFE
8THRUST WASHER1PTFE
9JOINT GASKET1PTFE
10CAP1CF8/CF8M
11BODY2CF8/CF8M
12BALL SEAT1RPTFE
13BALL1304/316


DIMENSIONES (mm)
TAMAÑO \ ARTÍCULODLHWKT
1/4"11.650489128.512.5
3/8"12.550489128.512.5
1/2"15585210328.513
3/4"20656111134.821
1"25806512634.822.5
1.1/4"32927915438.123.5
1.1/2"381058315438.123.5
2"501259719138.123.5
2.1/2"64155.61292445632
3"761831382445635
4"942401753176350
