Curvas 3D y 5D

Conexiones Soldables

Tamaño: 1/2 "-80" / DN15-DN2000

Técnica: forjado y empujando

Material: acero al carbono, acero inoxidable, acero aleado

Acero al carbono: ASTM, A234WPB, A234WPC, A420WPL6, Q235,10 #, A3, Q235A, 20G, 16Mn, DIN St37, St45.8, St52.4, St.35.8, St.35.8.

Acero inoxidable: 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 0Cr17Ni12Mo2Ti, 00Cr17Ni14Mo2 304 304L 316 316L

Acero de aleación: 16Mn Cr5Mo 12Cr1MoV 10CrMo910 15CrMo 12Cr2Mo1, A335P22 St45.8, ASTM A860 WPHY X42 X52 X60 X70

Estándar: ASME / ANSI B16.9, B16.11, B16.28, JIS B2311, B2312, B2312, B2316 ASTM A403 MSS SP-43, SP-83, SP-97

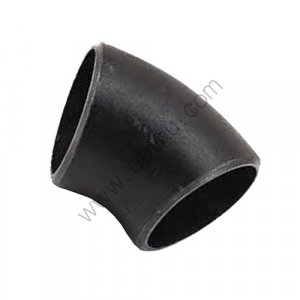

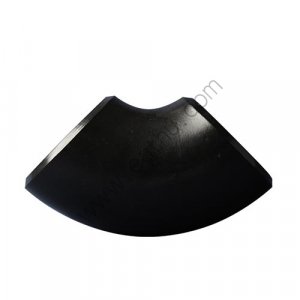

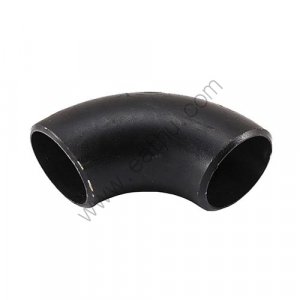

Modelo: Codo 45 ° / 90 ° / 180 LR / SR, Reductores, T, Curvas, Casquillo, Cruz.

Tipo: costura o sin costuras

Fin: extremo biselado

Superficie: pintura negra / aceite a prueba de herrumbre / galvanizado en caliente

Espesor de pared: SCH10 / 10S, SCH20 / 20S, STD, SCH40 / 40S, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS, etc. (para ANSI), SGP (para JIS)

Ángulos de codo: 30/45/60/90/180 °

Conexión: soldadura

Forma: Igual, Reductora

Certificado: ISO -9001: 2000, API, CCS

Aplicación: industria petroquímica y de gas, industria de energía, industria de válvulas, obras hidráulicas, industria de construcción naval, construcción, etc.

Embalaje: paletas de madera contrachapada / caja de madera o según su especificación

MOQ: a negociar.

Muestra: disponible

Precio: >> Obtenga la lista de precios más reciente

Servicio: OEM personalizado

Paquete: caja y paleta de madera

Plazo de pago: T / T o L / C

Entrega: 7-30 días según la cantidad del pedido.

Introducción

Las curvas 3D y 5D de soldadura a tope son un tipo de accesorios de soldadura a tope.


Los codos de tubería se pueden fabricar según los requisitos de radio personalizados proporcionados por los clientes, como 3D, 5D, 6D, 10D, 15D o cualquier otro radio personalizado. Generalmente se utilizan codos, cuando el radio requerido es 1D, 1.5D o 2D, es codo de 90 LR o SR.

Los accesorios de soldadura a tope son componentes que se utilizan para conectar tuberías mediante soldadura. Hay tipos variados de accesorios de tubería de soldadura a tope: codo, te, cruz, reductor y tapa, etc.

Las especificaciones clave para los accesorios de soldadura a tope son ASME B16.9 (accesorios de carbono y aleación) y MSS SP 43 (que integra ASME B16.9 para accesorios BW de acero inoxidable, dúplex y aleación de níquel).

Los accesorios de soldadura a tope se pueden utilizar en conexiones de tuberías de alta presión. Son fuertes y tienen una larga vida útil. Además, son bastante baratos de comprar y desplegar.

Las curvas 3D y 5D son muy similares con el codo. Tienen el mismo rango de diámetro, espesor de pared, materia prima y forma final. ¿Cuál es la diferencia entre ellos? Es el radio. El codo de acero tiene un radio largo (R = 1.5D) o un tipo de radio corto (R = 1D). Mientras que el radio de curvatura es mayor, como 3D, 4D, 5D, 6D, 7D, 8D, 9D y 10D.

Fórmula de cálculo de peso de curva 5D

W = 0.0387 * S (D - S) * 5 * D / 1000

W = Peso (kg / pieza).

S = Cronograma de espesores.

D = Diámetro nominal.

Comuníquese con Eathu para obtener la lista de peso.

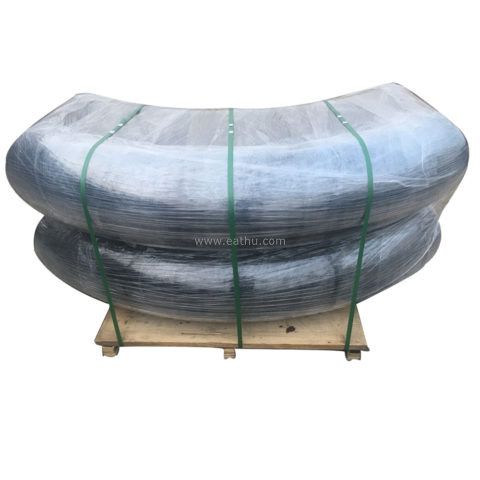

Paquete para curvas:

Agrupe en palés, luego use flejes y película plástica como refuerzo。

Para curvas de tamaño superior a 24 "5D, colóquelo en un contenedor sin tarima.

Antes del envío, eathu le enviará la lista de empaque.

ASME B16.9: 3D & 5D bends


Dimensiones de los codos 3D - ASME B16.9

NPSODCentro a fin
Codos de 90 °, ACodos de 45 °, B
3/426.75724
133.47631
1 ¼42.29539
1 ½48.311447
260.315263
7319079
388.922995
3 ½101.6267111
4114.3305127
5141.3381157
6168.3457189
8219.1610252
10273762316
12323.8914378
14355.61067441
16406.41219505
184571372568
205081524632
225591676694
246101829757
266601981821
287112134883
307622286964
3281324381010
3486425911073
3691427431135
3896528961200
40101630481264
42106732001326
44111833531389
46116835051453
48121936581516

* Todas las dimensiones están en unidades mm (la hoja de datos de la unidad en pulgadas también está disponible a pedido).

* Verifique las tolerancias y materiales para accesorios de tubería de soldadura a tope de "Lista de precios y Techinical"

* Las tolerancias de dimensiones cumplen con ASME B16.9

Accesorios de tubería de soldadura a tope estándar:

ASME B16.49-2007 Codos de inducción de soldadura a tope de acero forjado hechos en fábrica para transporte y

Accesorio de soldadura a tope forjado fabricado en fábrica ASME-B16.9-2007

Accesorios de tubería de soldadura a tope de acero DIN2617-1991

JIS G3452 SGP 1997 Accesorios de tubería de acero con soldadura a tope para uso ordinario

Peso para accesorios de tubería de soldadura a tope

Tolerancias para accesorios de tubería de soldadura a tope ASME DIN JIS MSS

Cronogramas de espesor de pared (ASME B36.10 B36.19)
