Válvula de globo en ángulo DIN
Válvula de globo de ángulo de hierro fundido DIN
Cara a cara: DIN 3202-F32
Brida perforada: DIN 2532/2533
Presión normal: PN10 / 16
Tamaño: DN15-DN300
Material:
Cuerpo de fundición o hierro dúctil
Asiento de latón o bronce
Disco de hierro fundido o hierro dúctil
Vástago de acero inoxidable
Capó de hierro fundido o dúctil
Volante de hierro fundido o dúctil
Las siguientes son algunas de las aplicaciones típicas de las válvulas de globo en ángulo de hierro fundido:
* Sistemas de agua de refrigeración donde el flujo necesita ser regulado.
* Sistema de aceite combustible donde el flujo está regulado y la estanqueidad es de importancia
* Ventilaciones de punto alto y desagües de punto bajo cuando la estanqueidad y la seguridad son consideraciones importantes
* Agua de alimentación, alimentación química, extracción de aire del condensador y sistemas de drenaje de extracción.

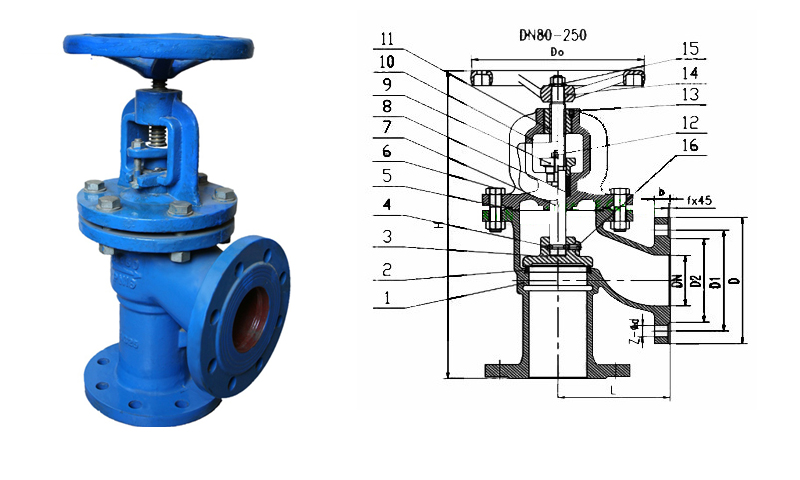

MATERIALES | ||
ARTICULO | NOMBRE DE LAS PIEZAS | MATERIAL |
1 | CUERPO | HIERRO FUNDIDO |
2 | ANILLO DE ASIENTO | LATÓN / ACERO INOXIDABLE |
3 | ANILLO DE ASIENTO | HIERRO FUNDIDO + LATÓN / ACERO INOXIDABLE |
4 | EMPAQUETADURA | GRAFITO |
5 | EMPAQUETADURA | ACERO CARBONO |
6 | MADRE | ACERO INOXIDABLE |
7 | EMBALAJE | GRAFITO |
8 | GLÁNDULA | HIERRO FUNDIDO |
9 | CAPÓ | HIERRO FUNDIDO |
10 | TUERCA DE VÁSTAGO | LATÓN |
11 | TUERCA PERNO | ACERO CARBONO |
12 | TORNILLO | ACERO CARBONO |
13 | RUEDA | HIERRO FUNDIDO |
14 | JUNTA DE TUERCA | ACERO CARBONO |
15 | TORNILLO | ACERO CARBONO |
Dimensiones (mm) de la válvula de globo en ángulo DIN: | |||||||||
DN | L | D | D1 | D2 | b | Z-∮d | f | H | DO |
15 | 90 | 95 | 65 | 47 | 14 | 4-14 | 2 | 260 | 80 |
20 | 95 | 105 | 75 | 58 | 16 | 4-14 | 2 | 280 | 80 |
25 | 100 | 115 | 85 | 68 | 16 | 4-14 | 2 | 290 | 100 |
32 | 105 | 140 | 100 | 78 | 18 | 4-14 | 2 | 315 | 120 |
40 | 115 | 150 | 110 | 88 | 18 | 4-18 | 3 | 345 | 120 |
50 | 125 | 165 | 125 | 102 | 20 | 4-18 | 3 | 370 | 140 |
65 | 145 | 185 | 145 | 122 | 20 | 4-18 | 3 | 415 | 160 |
80 | 155 | 200 | 160 | 138 | 22 | 8-18 | 3 | 480 | 240 |
100 | 175 | 220 | 180 | 158 | 24 | 8-18 | 3 | 545 | 240 |
125 | 200 | 250 | 210 | 188 | 26 | 8-18 | 3 | 620 | 280 |
150 | 225 | 285 | 240 | 212 | 26 | 8-23 | 3 | 700 | 320 |
200 | 275 | 340 | 295 | 268 | 30 | 12-23 | 3 | 845 | 360 |
250 | 325 | 405 | 355 | 320 | 32 | 12-27 | 3 | 1025 | 400 |
