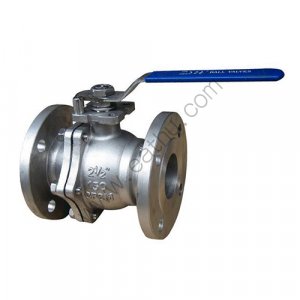

Válvula de bola de brida de acero inoxidable 3PC
Tamaño: 1/2 "-4"
Presión: PN16-PN40
Materiales del cuerpo: acero inoxidable, CF8, CF8M
Materiales de la bola: acero inoxidable, CF8, CF8M
Materiales de sellado: PTFE
Conexión: brida
Tipo de unidad: mango
Tipo de estructura: flotante
LISTA DE MATERIALES
ARTICULO | DESIGNACION | CANTIDAD | MATERIAL | |
1 | MANGUITO MANGA | 1 | PVC | |
2 | ENCARGARSE DE | 1 | 304 | |
3 | TUERCA DE PRENSAESTOPAS | 1 | 304 | |
4 | TUERCA DE VÁSTAGO | 1 | 304 | |
5 | ARANDELA DE VÁSTAGO | 1 | 304 | |
6 | EMBALAJE DEL VÁSTAGO | 1 | PTFE | |
7 | ARANDELA DE EMPUJE | 1 | PTFE | |
8 | JUNTA JUNTA | 2 | PTFE | |
9 | TAPA FINAL | 2 | CF8/CF8M | |
10 | TORNILLO | 4(6) | 304 | |
11 | NUEZ | 8(12) | 304 | |
12 | ARANDELA DE RESORTE | 8(12) | 304 | |
13 | CUERPO | 1 | CF8/CF8M | |
14 | ASIENTO DE BOLA | 2 | RPTFE | |
15 | PELOTA | 1 | CF8/CF8M | |
16 | MADRE | 1 | 304/316 | |
17 | DISPOSITIVO DE BLOQUEO | 1 | 304 |
DIMENSIONES (mm)
TAMAÑO \ ARTÍCULO | D | L | H | W | D1 | K | G | I/N |
1/2" | 15 | 130 | 55 | 103 | 95 | 65 | 45 | 14/4 |
3/4" | 20 | 150 | 61 | 103 | 105 | 75 | 58 | 14/4 |
1" | 25 | 160 | 61 | 135 | 115 | 85 | 68 | 14/4 |
1.1/4" | 32 | 180 | 78 | 135 | 140 | 100 | 78 | 18/4 |
1.1/2" | 40 | 200 | 90 | 190 | 150 | 110 | 88 | 18/4 |
2" | 50 | 230 | 97 | 190 | 165 | 125 | 102 | 18/4 |
2.1/2" | 64 | 290 | 143 | 310 | 185 | 145 | 122 | 18/4 |
18/8 | ||||||||
3" | 76 | 310 | 152 | 310 | 200 | 160 | 138 | 18/8 |
4" | 100 | 350 | 187 | 400 | 220 | 180 | 158 | 18/8 |
235 | 190 | 162 | 22/8 |
1. La resistencia del fluido es pequeña, el coeficiente de resistencia de la sonoridad de la longitud del pez es igual al de la tubería;
2. Estructura simple, tamaño pequeño, peso ligero;
3. Hermético y confiable, buen sellado, el sistema de vacío también es ampliamente utilizado;
4. Fácil de operar, cambiar rápidamente, fácil de controlar;
5. Fácil mantenimiento, la estructura de la válvula de bola es simple, fácil demolición de reemplazo;
6. En el completamente abierto o completamente cerrado, el material de sellado y el aislamiento del medio, los medios no causarán la erosión del material de sellado
