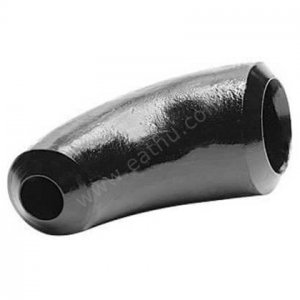

Codo de 45 ° LR

Conexiones Soldables

Tamaño: 1/2 "-80" / DN15-DN2000

Técnica: forjado y empujando

Material: acero al carbono, acero inoxidable, acero aleado

Acero al carbono: ASTM, A234WPB, A234WPC, A420WPL6, Q235,10 #, A3, Q235A, 20G, 16Mn, DIN St37, St45.8, St52.4, St.35.8, St.35.8.

Acero inoxidable: 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 0Cr17Ni12Mo2Ti, 00Cr17Ni14Mo2 304 304L 316 316L

Acero de aleación: 16Mn Cr5Mo 12Cr1MoV 10CrMo910 15CrMo 12Cr2Mo1, A335P22 St45.8, ASTM A860 WPHY X42 X52 X60 X70

Estándar: ASME / ANSI B16.9, B16.11, B16.28, JIS B2311, B2312, B2312, B2316 ASTM A403 MSS SP-43, SP-83, SP-97

Modelo: Codo 45 ° / 90 ° / 180 LR / SR, Reductores, T, Curvas, Casquillo, Cruz.

Tipo: costura o sin costuras

Fin: extremo biselado

Superficie: pintura negra / aceite a prueba de herrumbre / galvanizado en caliente

Espesor de pared: SCH10 / 10S, SCH20 / 20S, STD, SCH40 / 40S, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS, etc. (para ANSI), SGP (para JIS)

Ángulos de codo: 30/45/60/90/180 °

Conexión: soldadura

Forma: Igual, Reductora

Certificado: ISO -9001: 2000, API, CCS

Aplicación: industria petroquímica y de gas, industria de energía, industria de válvulas, obras hidráulicas, industria de construcción naval, construcción, etc.

Embalaje: paletas de madera contrachapada / caja de madera o según su especificación

MOQ: a negociar.

Muestra: disponible

Precio: >> Obtenga la lista de precios más reciente

Servicio: OEM personalizado

Paquete: caja y paleta de madera

Plazo de pago: T / T o L / C

Entrega: 7-30 días según la cantidad del pedido.

Introducción

El codo de 45 radios largos de soldadura a tope es un tipo de accesorios de soldadura a tope.

Hay dos tipos de codo 45 de soldadura a tope, codo de radio largo 45 de soldadura a tope (codo 45 LR) y codo de radio corto 45 de soldadura a tope (codo 45 SR) .La diferencia entre ellos es la distancia de centro a extremo. es 1,5 veces el tamaño normal de la tubería, SR del centro del codo al extremo es igual al tamaño normal de la tubería. Los codos de soldadura a tope de menos de 24 pulgadas se producen cortando, calentando y doblando uniones o tubos de acero sin costura; Los codos de tubería de tamaños más grandes están hechos de tubos soldados o placas de acero.


ASME B16.9: Codo 45D L / R

Dibujo técnico de soldadura a tope de codo de radio largo 45D (ASME B16.9)

Dimensiones del codo de radio largo 45D BW (ASME B16.9)

Tubería nominal

Fuera deCentro a fin
Tamaño (NPS)DiámetroCodos de 45 grados, B
1/2"21.316
3/4"26.719
1"33.422
1-1/4"42.225
1-1/2"48.329
2"60.335
2-1/2"7344
3"88.951
3-1/2"101.657
4"114.364
5"141.379
6"168.395
8"219.1127
10"273159
12"323.8190
14"355.6222
16"406.4254
18"457286
20"508318
22"559343
24"610381
26"660406
28"711438
30"762470
32"813502
34"864533
36"914565
38"965600
40"1016632
42"1067660
44"1118695
46"1168727
48"1219759

* Todas las dimensiones están en unidades mm (la hoja de datos de la unidad en pulgadas también está disponible a pedido).

* Verifique las tolerancias y materiales para accesorios de tubería de soldadura a tope de "Lista de precios y Techinical"

* Las tolerancias de dimensiones cumplen con ASME B16.9

Accesorios de tubería de soldadura a tope estándar:

ASME B16.49-2007 Codos de inducción de soldadura a tope de acero forjado hechos en fábrica para transporte y

Accesorio de soldadura a tope forjado fabricado en fábrica ASME-B16.9-2007

Accesorios de tubería de soldadura a tope de acero DIN2617-1991

JIS G3452 SGP 1997 Accesorios de tubería de acero con soldadura a tope para uso ordinario

Peso para accesorios de tubería de soldadura a tope

Tolerancias para accesorios de tubería de soldadura a tope ASME DIN JIS MSS

Cronogramas de espesor de pared (ASME B36.10 B36.19)
