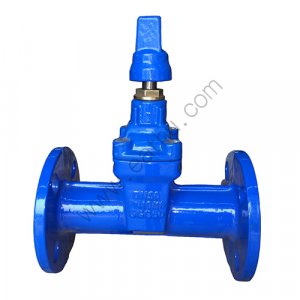

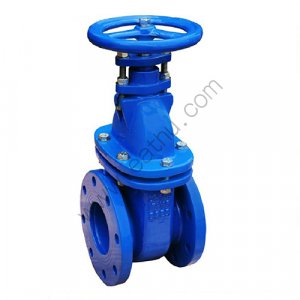

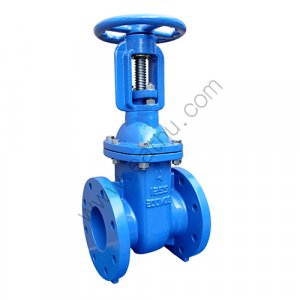

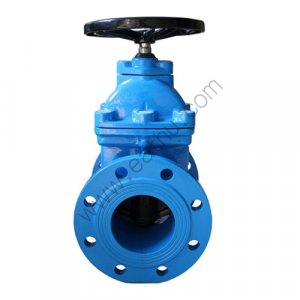

AWWA C509 AWWA C515 Válvula de compuerta de hierro fundido

1. Estándares: AWWA C515, DIN3352 F4 / F5, BS5163, BS5150, SABS 664

2. Tipo: OS & Y, NRS

3. Tamaño: DN50-DN600 / 2 "- 24"

4. Material: CI, DI, MANCHA INOXIDABLE, LATÓN, BRONCE

5. Presión: CLASE 125-300 / PN10-25 / 200-300PSI

6. Modo de conducción: volante, engranaje cónico, engranaje

7. Diseño y fabricación: conforme a BS5163

8. Inspección y prueba API598

9. Finalizar estándar ASME B 16.5 150LB

10.Cara a cara AWWA C509 / C515 / BS5163 / ASME B16.10 / ISO5752

11.Modo de conducción: volante, cubierta cuadrada

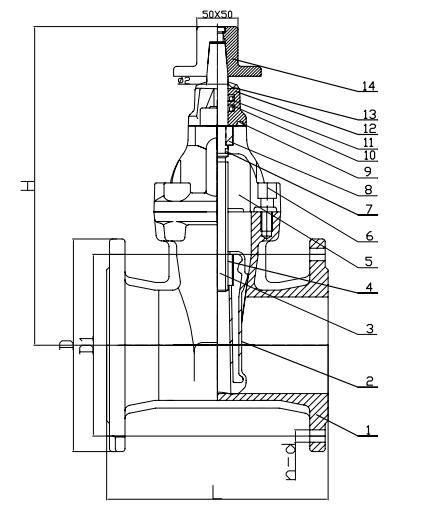

Piezas y materiales de AWWA C509 AWWA C515 Válvula de compuerta de hierro fundido:

No.	Nombre de la parte	Material
1	Cuerpo	EN-GJS-500-7
2	Disco de goma	EPDM/NBR+DI.
3	Madre	SS410
4	Nuez	BRONCE
5	Cuerpo arriba	EN-GJS-500-7
6	Mancha	Q235A
7	Asiento	EPDM/NBR
8	Cojinete de empuje	BRONCE
9	Junta tórica	NBR
10	Anillo en V	NBR
11	Anillo en V	NBR
12	Capó	EN-GJS-500-7
13	Escudo de polvo	NBR
14	Gorra	EN-GJS-500-7

Dimensiones (mm) de AWWA C509 AWWA C515 Válvula de compuerta de hierro fundido:
