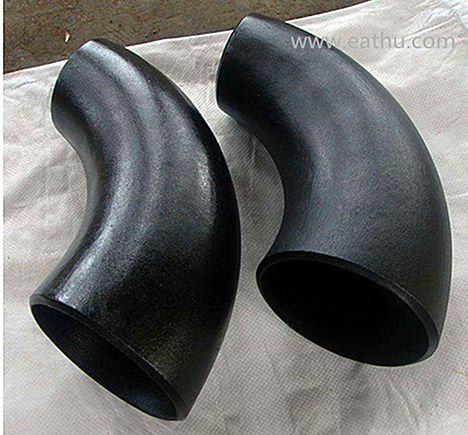

Codo reductor de 90 ° LR

Conexiones Soldables

Tamaño: 1/2 "-80" / DN15-DN2000

Técnica: forjado y empujando

Material: acero al carbono, acero inoxidable, acero aleado

Acero al carbono: ASTM, A234WPB, A234WPC, A420WPL6, Q235,10 #, A3, Q235A, 20G, 16Mn, DIN St37, St45.8, St52.4, St.35.8, St.35.8.

Acero inoxidable: 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 0Cr17Ni12Mo2Ti, 00Cr17Ni14Mo2 304 304L 316 316L

Acero de aleación: 16Mn Cr5Mo 12Cr1MoV 10CrMo910 15CrMo 12Cr2Mo1, A335P22 St45.8, ASTM A860 WPHY X42 X52 X60 X70

Estándar: ASME / ANSI B16.9, B16.11, B16.28, JIS B2311, B2312, B2312, B2316 ASTM A403 MSS SP-43, SP-83, SP-97

Modelo: Codo 45 ° / 90 ° / 180 LR / SR, Reductores, T, Curvas, Casquillo, Cruz.

Tipo: costura o sin costuras

Fin: extremo biselado

Superficie: pintura negra / aceite a prueba de herrumbre / galvanizado en caliente

Espesor de pared: SCH10 / 10S, SCH20 / 20S, STD, SCH40 / 40S, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS, etc. (para ANSI), SGP (para JIS)

Ángulos de codo: 30/45/60/90/180 °

Conexión: soldadura

Forma: Igual, Reductora

Certificado: ISO -9001: 2000, API, CCS

Aplicación: industria petroquímica y de gas, industria de energía, industria de válvulas, obras hidráulicas, industria de construcción naval, construcción, etc.

Embalaje: paletas de madera contrachapada / caja de madera o según su especificación

MOQ: a negociar.

Muestra: disponible

Precio: >> Obtenga la lista de precios más reciente

Servicio: OEM personalizado

Paquete: caja y paleta de madera

Plazo de pago: T / T o L / C

Entrega: 7-30 días según la cantidad del pedido.

Introducción

El codo reductor LR de 90 ° de radio largo de soldadura a tope es un tipo de accesorios de soldadura a tope.

El codo reductor de 90 grados también se denomina codo reductor de 90 grados, que se utiliza para conectar dos tubos de acero de diferentes tamaños para la dirección. El proceso de producción habitual es cortar un codo en bruto de 90 grados con un diámetro de tubería estándar y luego deformarlo en el molde con una prensa hidráulica, de modo que los dos extremos del codo tengan diferentes tamaños. Después del hidroformado, se utiliza una máquina de dar forma para dar forma. El procesamiento del codo reductor de 90 grados es un método de procesamiento de deformación en frío de metal, es uno de los principales métodos de procesamiento de plástico metálico (o procesamiento de presión) y también pertenece a la tecnología de ingeniería de formación de materiales.

Las ventajas del proceso de fabricación del codo reductor de 90 grados se manifiestan principalmente en los siguientes aspectos:

1. Necesita utilizar el codo en blanco como materia prima, no es necesario volver a abrir el molde, lo que ahorra tiempo y costo del molde y, al mismo tiempo, puede aceptar pedidos de pequeños lotes de los clientes.

2. La pieza en bruto del codo reductor es la pieza en bruto del codo, por lo que la mano de obra es simple, la precisión es fácil de garantizar y el ensamblaje y la soldadura son convenientes.

3. Debido a las dos razones anteriores, el ciclo de fabricación se puede acortar y el costo de producir codos reductores se reduce considerablemente.

Como exportador de bridas de tubería de alta calidad en el norte de China, EATHU tiene un buen precio y calidad en productos de codos reductores de 90 grados, y puede producir codos reductores de 90 grados en función de una pequeña cantidad de necesidad del proyecto. La calidad y el precio de los codos reductores de 90 grados son ventajosos, comuníquese con el departamento de ventas de EATHU para obtener la lista de precios.

ASME B16.9: Reducing Elbow 90D L/R

Technical Drawing of Reducing Elbow 90D L/R Buttwelding(ASME B16.9)

Dimensiones del codo reductor de radio largo 90D BW (ASME B16.9)

NPSDiámetro exterior
Centro a fin NPSDiámetro exteriorCentro a fin
Gran final
Extremo pequeñoAGran final
Extremo pequeño
A
2×1 1/260.3 48.3 7610×8273.0 219.1381
2×1 1/460.3 42.2 7610×6273.0 168.3381
2×160.3 33.4 7610×5273.0 141.3381
2 1/2×273.0 60.3 9512×10323.8 273457
2 1/2×1 1/273.0 48.3 9512×8323.8 219.1457
2 1/2×1 1/473.0 42.2 9512×6323.8 168.3457
3×2 1/288.9 73.0 11414×12355.6 323.8533
3×288.9 60.3 11414×10355.6 273533
3×1 1/288.9 48.3 11414×8355.6 219.1533
3 1/2×3101.6 88.9 13316×14406.4 355.6610
3 1/2×2 1/2101.6 73.0 13316×12406.4 323.8610
3 1/2×2101.6 60.3 13316×10406.4 273610
4×3 1/2114.3 101.6 15218×16457 406.4686
4×3114.3 88.9 15218×14457 355.6686
4×2 1/2114.3 73.0 15218×12457 323.8686
4×2114.3 60.3 15218×10457 273686
5×4141.3 114.3 19020×18508 457762
5×3 1/2141.3 101.6 19020×16508 406.4762
5×3141.3 88.9 19020×14508 355.6762
5×2 1/2141.3 73.0 19020×12508 323.8762
6×5168.3 141.3 22920×10508 273762
6×4168.3 114.3 22924×22610 559914
6×3 1/2168.3 101.6 22924×20610 508914
6×3168.3 88.9 22924×18610 457914
8×6219.1 168.3 30524×16610 406.4914
8×5219.1 141.3 30524×14610 355.6914
8×4219.1 114.3 30524×12610 323.8914

* Todas las dimensiones están en unidades mm (la hoja de datos de la unidad en pulgadas también está disponible a pedido).

* Verifique las tolerancias y materiales para accesorios de tubería de soldadura a tope de "Lista de precios y Techinical"

* Las tolerancias de dimensiones cumplen con ASME B16.9


Accesorios de tubería de soldadura a tope estándar:

ASME B16.49-2007 Codos de inducción de soldadura a tope de acero forjado hechos en fábrica para transporte y

Accesorio de soldadura a tope forjado fabricado en fábrica ASME-B16.9-2007

Accesorios de tubería de soldadura a tope de acero DIN2617-1991

JIS G3452 SGP 1997 Accesorios de tubería de acero con soldadura a tope para uso ordinario

Peso para accesorios de tubería de soldadura a tope

Tolerancias para accesorios de tubería de soldadura a tope ASME DIN JIS MSS

Cronogramas de espesor de pared (ASME B36.10 B36.19)
