1. Tamaño de la brida de soldadura por enchufe: 1/2 "-60" (DN10-DN1500)
2. Tipos de bridas de soldadura por enchufe: brida deslizante, brida de cuello de soldadura, brida ciega, brida de soldadura por enchufe, brida roscada, brida de junta solapada, brida de placa, cuello de soldadura largo y brida plana, etc.
3. Material de la brida de soldadura por enchufe:
Acero al carbono: ASTM A105 / SA105N; ASTM A350 LF1; LF2; CL1 / CL2, CT20; 16MN; RST37.2; S235JR; P245GH; P250GH; P250GHM; C22.8; Q235; 15CrMo
Acero inoxidable: ASTM A182, SS303; SS304 / 304L; SS316 / 316L; F321; F347; 316Ti; A182F317 / 317L; SS400; SF440
Acero de aleación: ASTM A182 A182 F12, F11, F22, F5, F9, F91, F51, F53, F55, F60, F44, F304H, F316H, F317H, F321H, F347H, INCONEL 600,625,825, etc.
4. Espesor de la pared de la brida de soldadura por enchufe: Sch5, Sch10, Sch20, Sch30, STD, Sch40, XS, Sch80, Sch100, Sch120, Sch140, XXS, Sch160;
5. Tipo de conexión de brida de soldadura por enchufe: cara elevada, cara plana, junta tipo anillo, cara con junta solapada, macho-hembra grande, macho-hembra pequeño, lengüeta grande, ranura, lengüeta pequeña, ranura, etc.
6. Clasificación de presión de la brida de soldadura por enchufe:
ANSI B16.5: Bridas Clase 150-Bridas Clase 2500 ；
DIN: 6Bar 10Bar 16Bar 25Bar 40Bar 63Bar
JIS: Bridas 5K-Bridas 30K
EN1092-1: 6Bar 10Bar 16Bar 25Bar 40Bar 63Bar 100Bar
7. Brida de soldadura por enchufe Tratamiento superficial: Aceite antioxidante, negro / amarillo / transparente / galvanizado eléctrico / galvanizado en caliente.
8. Superficie de sellado: FF, RF, MFM, TG, FF
9. Tratamiento térmico: normalización, recocido, templado templado.
10. Estándar de brida de soldadura por enchufe:
(1) ANSI B16.5, A105 150LB / 300LB / 600LB / 900LB / 1500LB / 2500LB
(2) DIN 2573 PN6 / DIN 2576 PN10 / DIN2502 PN16 / DIN2503 P25-40 / DIN2566 PN16 / DIN2631-2635 RST37.2 O C22.8
(3) JIS SS400 O SF440 5K / 10K / 16K / 20K / 30K
(4) UNI 2276/2277/2278/6084/6089/6090/2544/2282 / 6091-6093
(5) EN1092 PN6 / PN10 / PN16 / PN25 / PN40 / TIPO1 TIPO2 TIPO 5 TIPO 12 TIPO 13
(6) BS4504 SANI1123 1000/3, 1600/3, 2500/3, T / D, T / E, T / F brida de acero al carbono
(7) AS2129 TABLA D / TABLA H / TABLA E brida de acero al carbono
(8) Brida de acero al carbono GOST 12820-80 / 12821-80
11. Tolerancia de brida de soldadura por enchufe: según norma.
12. Certificación de brida de soldadura por enchufe: ISO9001: 2000, API, CE
13. Paquete de bridas de soldadura por enchufe: paleta o caja de madera contrachapada.
14. Brida para soldar por enchufe Plazo de entrega: Como muy pronto, dentro del período requerido por el cliente.
15. Plazo de pago de la brida de soldadura por enchufe: T / T o L / C
16. Muestra de brida de soldadura por enchufe: disponible
17. Precio de la brida de soldadura por enchufe: >> Obtenga la lista de precios más reciente
Brida SW, el diámetro de la tubería es generalmente ≤DN100, comúnmente utilizado en ocasiones de alta presión ≤10Mpa y alta temperatura.

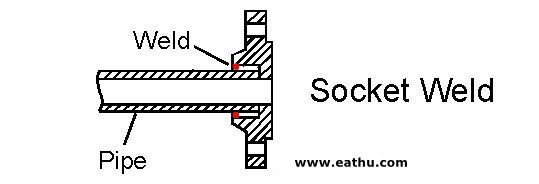

La brida de soldadura de enchufe se refiere al extremo de la tubería insertado en el paso del anillo de la brida, soldando en el extremo de la tubería y fuera de la brida. Hay dos tipos con o sin cuello de soldadura. La brida de soldadura de enchufe con cuello de soldadura tiene buena rigidez, pequeña deformación de soldadura. y buena propiedad de sellado.
Los tipos de cara de sellado de la brida de soldadura por enchufe son RF, MFM, TG y RJ.
Los materiales que EATHU puede suministrar son acero al carbono y acero inoxidable.
As the socket welding flange manufacturers in China,EATHU can also supply OEM flanges according to customers’ drawings or designs.
Welcome to contact us for an inquiry or for more information.
ASME/ANSI B16.5 Class150 Socket Welding Flanges Dimensions and Weight
ASME/ANSI B16.5 Socket Welding(SW) Flange 150LBS Dimensions and Weight List
The Wall Thickness of Pipes are according to ASME B36.10
| Tubo | Brida | Elevado | Dimensiones de los pernos | Aprox. | |||||||||
| Rostro | Peso | ||||||||||||
| Nominal | O D | D | J | c | p | b | h | m | g | Número | l | k | ≈ |
| Tamaño | in. | in. | in. | in. | in. | in. | in. | in. | in. | in. | in. | Libras | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | Kilo | ||
| 1/2" | 0,84 | 3,50 | 0,88 | 0,62 | 0,38 | 0,44 | 0,62 | 1,19 | 1,38 | 4 | 0,62 | 2,38 | 0,9 |
| 21,3 | 88,9 | 22,4 | 15,7 | 9,7 | 11,2 | 15,7 | 30,2 | 35,1 | 15,7 | 60,5 | 0,39 | ||
| 3/4" | 1,05 | 3,88 | 1,09 | 0,82 | 0,44 | 0,50 | 0,62 | 1,50 | 1,69 | 4 | 0,62 | 2,75 | 1,2 |
| 26,7 | 98,6 | 27,7 | 20,8 | 11,2 | 12,7 | 15,7 | 38,1 | 42,9 | 15,7 | 69,9 | 0,56 | ||
| 1" | 1,315 | 4,25 | 1,36 | 1,05 | 0,50 | 0,56 | 0,69 | 1,94 | 2,00 | 4 | 0,62 | 3,12 | 1,7 |
| 33,4 | 108,0 | 34,5 | 26,7 | 12,7 | 14,2 | 17,5 | 49,3 | 50,8 | 15,7 | 79,2 | 0,78 | ||
| 1 1/4" | 1,66 | 4,62 | 1,70 | 1,38 | 0,56 | 0,62 | 0,81 | 2,31 | 2,50 | 4 | 0,62 | 3,50 | 2,3 |
| 42,2 | 117,3 | 43,2 | 35,1 | 14,2 | 15,7 | 20,6 | 58,7 | 63,5 | 15,7 | 88,9 | 1,03 | ||
| 1 1/2" | 1,90 | 5,00 | 1,95 | 1,61 | 0,62 | 0,69 | 0,88 | 2,56 | 2,88 | 4 | 0,62 | 3,88 | 2,9 |
| 48,3 | 127,0 | 49,5 | 40,9 | 15,7 | 17,5 | 22,4 | 65,0 | 73,2 | 15,7 | 98,6 | 1,32 | ||
| 2" | 2,375 | 6,00 | 2,44 | 2,07 | 0,69 | 0,75 | 1,00 | 3,06 | 3,62 | 4 | 0,75 | 4,75 | 4,5 |
| 60,3 | 152,4 | 62,0 | 52,6 | 17,5 | 19,1 | 25,4 | 77,7 | 91,9 | 19,1 | 120,7 | 2,06 | ||
| 2 1/2" | 2,875 | 7,00 | 2,94 | 2,47 | 0,75 | 0,88 | 1,12 | 3,56 | 4,12 | 4 | 0,75 | 5,50 | 7,2 |
| 73,0 | 177,8 | 74,7 | 62,7 | 19,1 | 22,4 | 28,4 | 90,4 | 104,6 | 19,1 | 139,7 | 3,28 | ||
| 3" | 3,50 | 7,50 | 3,57 | 3,07 | 0,81 | 0,94 | 1,19 | 4,25 | 5,00 | 4 | 0,75 | 6,00 | 8,5 |
| 88,9 | 190,5 | 90,7 | 78,0 | 20,6 | 23,9 | 30,2 | 108,0 | 127,0 | 19,1 | 152,4 | 3,85 | ||
Dimensiones y peso de las bridas de soldadura por enchufe ASME / ANSI B16.5 Class300
ASME / ANSI B16.5 Brida de soldadura por enchufe (SW) 300LBS Dimensiones y lista de pesos
El espesor de pared de las tuberías está de acuerdo con ASME B36.10
| Tubo | Brida | Centro | Elevado | Dimensiones de los pernos | Aprox. | ||||||||
| Rostro | Peso | ||||||||||||
| Nominal | O D | D | J | c | p | b | h | m | g | Número | l | k | ≈ |
| Tamaño | en. | en. | en. | en. | en. | en. | en. | en. | en. | en. | en. | Libras | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | Kgs | ||
| 1/2" | 0,84 | 3,75 | 0,88 | 0,62 | 0,38 | 0,56 | 0,88 | 1,50 | 1,38 | 4 | 0,62 | 2,62 | 1,5 |
| 21,3 | 95,2 | 22,3 | 15,7 | 9,6 | 14,2 | 22,3 | 38,1 | 35,0 | 15,7 | 66,5 | 0,66 | ||
| 3/4" | 1,05 | 4,62 | 1,09 | 0,82 | 0,44 | 0,62 | 1,00 | 1,88 | 1,69 | 4 | 0,75 | 3,25 | 2,5 |
| 26,7 | 117,3 | 27,7 | 20,8 | 11,1 | 15,7 | 25,4 | 47,7 | 42,9 | 19,0 | 82,5 | 1,15 | ||
| 1" | 1,315 | 4,88 | 1,36 | 1,05 | 0,50 | 0,69 | 1,60 | 2,12 | 2,00 | 4 | 0,75 | 3,50 | 3,1 |
| 33,4 | 123,9 | 34,5 | 26,7 | 12,7 | 17,5 | 26,9 | 53,8 | 50,8 | 19,0 | 88,9 | 1,40 | ||
| 1 1/4" | 1,66 | 2,25 | 1,70 | 1,38 | 0,56 | 0,75 | 1,06 | 2,50 | 2,50 | 4 | 0,88 | 3,88 | 3,9 |
| 42,2 | 133,3 | 43,2 | 35,1 | 14,2 | 19,0 | 26,9 | 63,5 | 63,5 | 22,3 | 98,5 | 1,75 | ||
| 1 1/2" | 1,90 | 6,12 | 1,95 | 1,61 | 0,62 | 0,81 | 1,19 | 2,75 | 2,88 | 4 | 0,75 | 4,50 | 5,6 |
| 48,3 | 155,4 | 49,5 | 40,9 | 15,7 | 20,6 | 30,2 | 69,8 | 73,1 | 19,0 | 114,3 | 2,55 | ||
| 2" | 2,375 | 6,50 | 2,44 | 2,07 | 0,69 | 0,88 | 1,31 | 3,31 | 3,62 | 8 | 0,88 | 5,00 | 6,5 |
| 60,3 | 165,1 | 62,0 | 52,6 | 17,5 | 22,3 | 33,2 | 84,0 | 91,9 | 22,3 | 127,0 | 2,93 | ||
| 2 1/2" | 2,875 | 7,50 | 2,94 | 2,47 | 0,75 | 1,00 | 1,50 | 3,94 | 4,12 | 8 | 0,88 | 5,88 | 9,7 |
| 73,0 | 190,5 | 74,7 | 62,7 | 19,0 | 25,4 | 38,1 | 100,0 | 104,6 | 22,3 | 149,3 | 4,40 | ||
| 3" | 3,50 | 8,25 | 3,57 | 3,07 | 0,81 | 1,12 | 1,69 | 4,62 | 5,00 | 8 | 0,88 | 6,62 | 13,0 |
| 88,9 | 209,5 | 90,7 | 78,0 | 20,5 | 28,4 | 42,9 | 117,3 | 127,0 | 22,3 | 168,1 | 5,92 | ||
Dimensiones y peso de las bridas de soldadura por enchufe ASME / ANSI B16.5 Class600
ASME / ANSI B16.5 Brida de soldadura por enchufe (SW) 600LBS Dimensiones y lista de pesos
El espesor de pared de las tuberías está de acuerdo con ASME B36.10
| Pipe | Brida | Centro | Elevado | Dimensiones de los pernos | Aprox. | ||||||||
| Rostro | Peso | ||||||||||||
| Nominal | O D | D | J | c | p | b | h | m | g | Número | l | k | ≈ |
| Tamaño | en. | en. | en. | en. | en. | en. | en. | en. | en. | en. | en. | Libras | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | Kgs | ||
| 1/2" | 0,84 | 3,75 | 0,88 | 0,38 | 0,56 | 0,88 | 1,50 | 1,38 | 4 | 0,62 | 2,62 | 1,7 | |
| 21,3 | 95,3 | 22,4 | 9,7 | 14,2 | 22,4 | 38,1 | 35,1 | 15,7 | 66,5 | 0,76 | |||
| 3/4" | 1,05 | 4,62 | 1,09 | 0,44 | 0,62 | 1,00 | 1,88 | 1,69 | 4 | 0,75 | 3,25 | 2,8 | |
| 26,7 | 117,3 | 27,7 | 11,2 | 15,7 | 25,4 | 47,8 | 42,9 | 19,1 | 82,6 | 1,29 | |||
| 1" | 1,315 | 4,88 | 1,36 | 0,50 | 0,69 | 1,60 | 2,12 | 2,00 | 4 | 0,75 | 3,50 | 3,4 | |
| 33,4 | 124,0 | 34,5 | 12,7 | 17,5 | 26,9 | 53,8 | 50,8 | 19,1 | 88,9 | 1,55 | |||
| 1 1/4" | 1,66 | 2,25 | 1,70 | 0,56 | 0,81 | 1,12 | 2,50 | 2,50 | 4 | 0,75 | 3,88 | 4,5 | |
| 42,2 | 133,4 | 43,2 | 14,2 | 20,6 | 28,4 | 63,5 | 63,5 | 19,1 | 98,6 | 2,06 | |||
| 1 1/2" | 1,90 | 6,12 | 1,95 | 0,62 | 0,88 | 1,25 | 2,75 | 2,88 | 4 | 0,88 | 4,50 | 6,6 | |
| 48,3 | 155,4 | 49,5 | 15,7 | 22,4 | 31,8 | 69,9 | 73,2 | 22,4 | 114,3 | 3,00 | |||
| 2" | 2,375 | 6,50 | 2,44 | 0,69 | 1,00 | 1,44 | 3,31 | 3,62 | 8 | 0,75 | 5,00 | 8,1 | |
| 60,3 | 165,1 | 62,0 | 17,5 | 25,4 | 36,6 | 84,1 | 91,9 | 19,1 | 127,0 | 3,67 | |||
| 2 1/2" | 2,875 | 7,50 | 2,94 | 0,75 | 1,12 | 1,62 | 3,94 | 4,12 | 8 | 0,88 | 5,88 | 11,8 | |
| 73,0 | 190,5 | 74,7 | 19,1 | 28,4 | 41,1 | 100,1 | 104,6 | 22,4 | 149,4 | 5,35 | |||
| 3" | 3,50 | 8,25 | 3,57 | 0,81 | 1,25 | 1,81 | 4,62 | 5,00 | 8 | 0,88 | 6,62 | 15,6 | |
| 88,9 | 209,6 | 90,7 | 20,6 | 31,8 | 46,0 | 117,3 | 127,0 | 22,4 | 168,1 | 7,06 | |||
