Válvula de retención de bola

Válvula de Retención y Filtro en Y

Válvula de retención de bola

Extremos roscados DN32 a DN80

Extremos bridados DN40 a DN300

BSP tipo roscado según ISO 228-1

Tipo bridado EN 1092-2 PN16 y AS4087 (AS2129 Tabla E)

Presión máxima de trabajo 16 bares

Temperaturas de funcionamiento 10 ° C ~ 80 ° C

Asientos según la norma de categoría A ISO 5208

Contrapresión mínima para estanqueidad 0,3 bar a 0,5 bar

Dimensiones cara a cara para tipo bridado según EN-558-1 serie 48 (DIN3202 F6)

Introducción

Válvulas de retención de bola con bridas, también conocidas como válvulas de retención, su función es evitar el flujo de medios en la tubería. Las partes abiertas y cerradas dependen del flujo del medio y la fuerza para abrir o cerrar, con el fin de evitar el reflujo de las válvulas del medio llamadas válvulas de retención.


Aplicaciones

Estaciones de bombeo para aguas residuales limpias y fluidos cargados o viscosos.

Presentación técnica

Paso total asegurado

Bola autolimpiante

Caída de presión baja

Silencio

Capó extraíble para limpiar o cambiar la bola sin desmontar fuera de la tubería

Instalación horizontal y vertical en la tubería.


Prueba

Asiento: 1,1 veces la presión normal

Cuerpo: 1,5 veces la presión normal

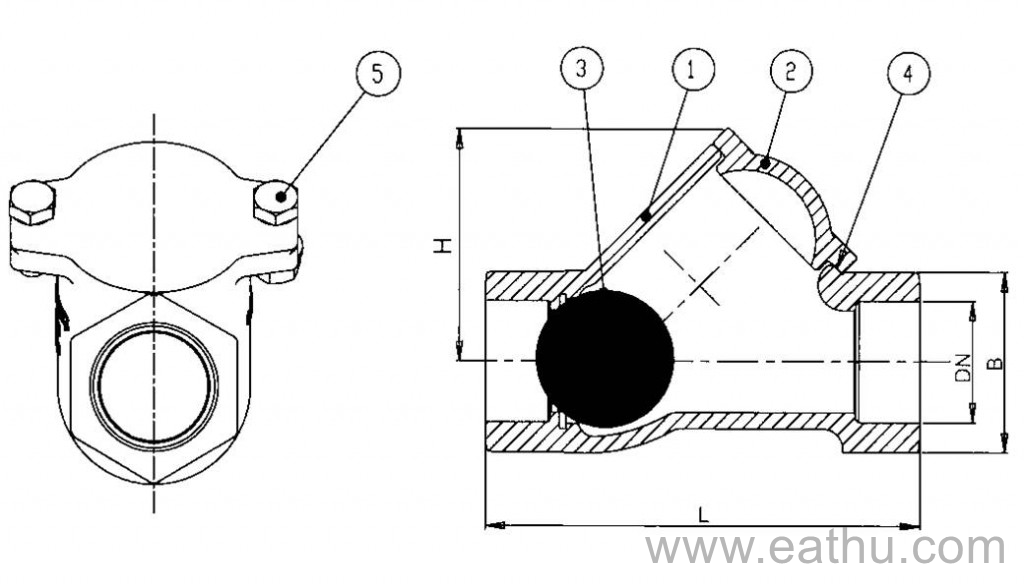

Válvula de retención de bola roscada

Especificación de material


ArtículoNombre de la parteMaterial
1CuerpoHierro dúctil
2CapóHierro dúctil
3PelotaAcero + NBR
Acero + EPDM

4Junta del capóNBR
EPDM

5AtornilladoAcero inoxidable



Dimensiones (mm)


TamañoLBHPeso (kilogramo)
DN3213550722
DN4014560852
DN50175701003
DN65200901255
DN802481081607.5

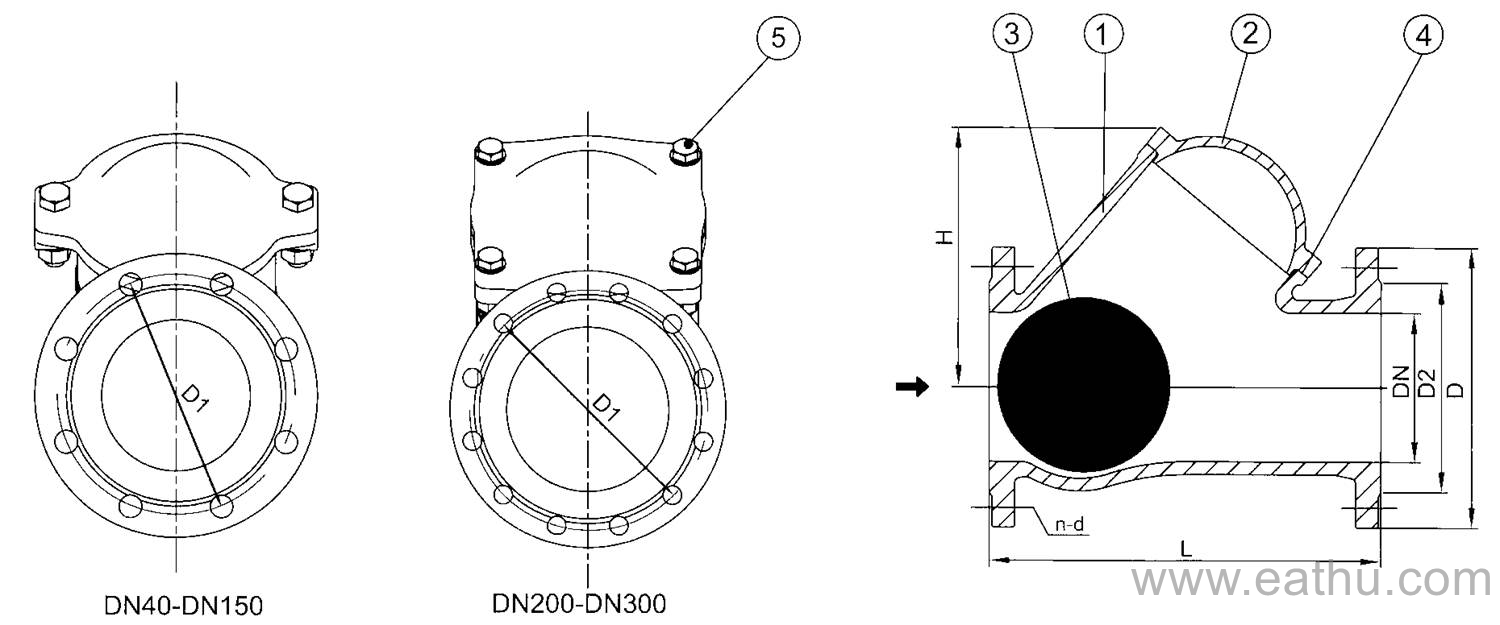

Válvula de retención de bola con brida


Especificación de material





ArtículoNombre de la parteMaterial
1CuerpoHierro dúctil
2CapóHierro dúctil
3PelotaAcero + NBR
Acero + EPDM

4Junta del capóNBR
EPDM

5AtornilladoAcero inoxidable



Dimensions (mm)


SizeLEN 1092-2 PN16AS 2129 table EbHWeight (kg)
DD1D2n-dDD1D2n-d
DN40180150110844-1915098784-1419906
DN502001651251024-19165114904-18191006.5
DN652401851451224-191851271034-181912511
DN802602001601388-192001461224-181913614.4
DN1003002201801588-192201781548-181918520
DN1253502502101888-192502101868-181919630.4
DN1504002852402128-232852352078-221926542.3
DN20050034029526812-233402922648-222034073.5
DN25060040535532012-2740535632812-2222420128
DN30070046041037812-2746040637412-2624.5480180

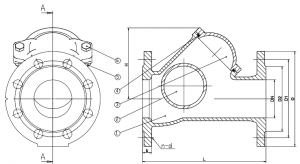

Válvula de retención de bola de gran tamaño

Especificación de material



ArtículoNombre de la parteMaterial
1CuerpoGGG40
2PelotaAcero+ NBR
3CapóGGG40
4Junta del capóNBR
5TornilloSS304
6NuezSS304



TamañoLDEN 1092-2 PN10EN 1092-2 PN16bH
D1D2n-dD1D2n-d
DN35080052046042916-3247042916-2826.5615
DN40090058051548016-2852548016-3128680
DN450100064056554820-2858554820-3130791
DN500115071562060920-2865060920-3431.5866
DN600135084072572020-3177072020-37361110
