Reductor concéntrico y excéntrico

Conexiones Soldables

Tamaño: 1/2 "-80" / DN15-DN2000

Técnica: forjado y empujando

Material: acero al carbono, acero inoxidable, acero aleado

Acero al carbono: ASTM, A234WPB, A234WPC, A420WPL6, Q235,10 #, A3, Q235A, 20G, 16Mn, DIN St37, St45.8, St52.4, St.35.8, St.35.8.

Acero inoxidable: 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 0Cr17Ni12Mo2Ti, 00Cr17Ni14Mo2 304 304L 316 316L

Acero de aleación: 16Mn Cr5Mo 12Cr1MoV 10CrMo910 15CrMo 12Cr2Mo1, A335P22 St45.8, ASTM A860 WPHY X42 X52 X60 X70

Estándar: ASME / ANSI B16.9, B16.11, B16.28, JIS B2311, B2312, B2312, B2316 ASTM A403 MSS SP-43, SP-83, SP-97

Modelo: Codo 45 ° / 90 ° / 180 LR / SR, Reductores, T, Curvas, Casquillo, Cruz.

Tipo: costura o sin costuras

Fin: extremo biselado

Superficie: pintura negra / aceite a prueba de herrumbre / galvanizado en caliente

Espesor de pared: SCH10 / 10S, SCH20 / 20S, STD, SCH40 / 40S, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS, etc. (para ANSI), SGP (para JIS)

Ángulos de codo: 30/45/60/90/180 °

Conexión: soldadura

Forma: Igual, Reductora

Certificado: ISO -9001: 2000, API, CCS

Aplicación: industria petroquímica y de gas, industria de energía, industria de válvulas, obras hidráulicas, industria de construcción naval, construcción, etc.

Embalaje: paletas de madera contrachapada / caja de madera o según su especificación

MOQ: a negociar.

Muestra: disponible

Precio: >> Obtenga la lista de precios más reciente

Servicio: OEM personalizado

Paquete: caja y paleta de madera

Plazo de pago: T / T o L / C

Entrega: 7-30 días según la cantidad del pedido.

Pregunte ahora

Compartir a:

Introducción

Un reductor es un acoplamiento de tubería con un diámetro más grande en un extremo y un diámetro más pequeño en el otro extremo.Se utiliza para cambiar el caudal en la tubería.En base a las formas de conexión, hay 3 tipos de reductores: reductor roscado, reductor ranurado y reductor de soldadura a tope.

Generalmente, el reductor soldado a tope está hecho de tubos. Coloque un tubo de acero de longitud fija en un molde cónico, y su forma se cambia presionando hacia abajo. Reduciendo un extremo o extendiendo un extremo, luego se forma un reductor soldado. o reductores soldados a baja presión, están hechos de bobinas de acero, enrollando la placa de acero en forma de reductor y soldandolas juntas.

¿Cuál es la diferencia entre un reductor concéntrico y excéntrico?

Los dos extremos del reductor concéntrico están centrados en una línea, mientras que el reductor excéntrico tiene el centro descentrado de ambos extremos y tiene un borde que es paralelo a la tubería. las tuberías se colocan sobre una rejilla de tuberías, debido al borde paralelo, podría dejar el reductor y la tubería junto a las paredes o al suelo sin ocupar espacio.

ASME B16.9: Reductores de tubería

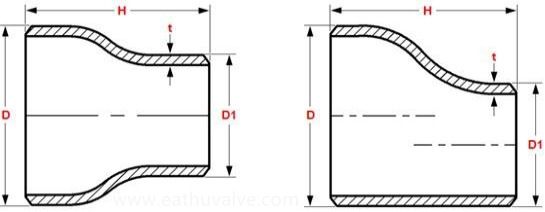

Concentric and Eccentric Reducer

Dimensiones de los rectificadores - ASME B16.9

NPS	OD en bisel		Extremo pequeño, D1
NPS	Extremo grande, D	Extremo pequeño, D1	Extremo pequeño, D1
3/4×1/2	26.7	21.3	38
3/4x3/8	26.7	17.3	38
1×3/4	33.4	26.7	51
1×1/2	33.4	21.3	51
1-1/4×1	42.2	33.4	51
1-1/4×3/4		26.7
1-1/4×1/2		21.3
1-1/2×1-1/4	48.3	42.2	64
1-1/2×1		33.4
1-1/2×3/4		26.7
1-1/2×1/2		21.3
2×1-1/2	60.3	48.3	76
2×1-1/4		42.2
2×1		33.4
2×3/4		26.7
2-1/2×2	73	60.3	89
2-1/2×1-1/2		48.3
2-1/2×1-1/4		42.2
2-1/2×1		33.4
3×2-1/2	88.9	73	89
3×2		60.3
3×1-1/2		48.3
3×1-1/4		42.2
3-1/2×3	101.6	88.9	102
3-1/2×2-1/2		73
3-1/2×2		60.3
3-1/2×1-1/2		48.3
3-1/2×1-1/4		42.2
4×3-1/2	114.3	101.6	102
4×3		88.9
4×2-1/2		73
4×2		60.3
4×1-1/2		48.3
5×4	141.3	114.3	127
5×3-1/2		101.6
5×3		88.9
5×2-1/2		73
5×2		60.3
6×5	168.3	141.3	140
6×4		114.3
6×3-1/2		101.6
6×3		88.9
6×2-1/2		73
8×6	219.1	168.3	152
8×5		141.3
8×4		114.3
8×3-1/2		101.6
10×8	273	219.1	178
10×6		168.3
10×5		141.3
10×4		114.3
12×10	323.8	273	203
12×8		219.1
12×6		168.3
12×5		141.3
14×12	355.6	323	330
14×10		273
14×8		219.1
14×6		168.3
16×14	406.4	355.6	356
16×12		323.8
16×10		273
16×8		219.1
18×16	457.2	406.4	381
18×14		355.6
18×12		323.8
18×10		273
20×18	508	457.2	508
20×16		406.4
20×14		355.6
20×12		323.8
22×20	558.8	508	508
22×18		457.2
22×16		406.4
22×14		355.6
24×22	609.6	558.8	508
24×20		508
24×18		457.2
24×16		406.4
26×24	660	610	610
26×22		559
26×20		508
26×18		457
28×26	711	660	610
28×24		610
28×20		508
28×18		457
30×28	762	711	610
30×26		660
30×24		610
30×20		508
32×30	813	762	610
32×28		711
32×26		660
32×24		610
34×32	864	813	610
34×30		762
34×26		660
342×4		610
36×34	914	864	610
36×32		713
36×30		762
36×26		660
36×24		610
38×36	965	914	610
38×34		864
38×32		813
38×30		762
38×28		711
38×26		660
40×38		965	610
40×36	1016	914
40×34		864
40×32		813
40×30		762
42×40		1016	610
42×38	1067	965
42×36		914
42×34		864
42×32		813
42×30		762
44×42	1118	1067	610
44×40		1016
44×38		965
44×36		914
46×44	1168	1118	711
46×42		1067
46×40		1016
46×38		965
48×46	1219	1168	711
48×44		1118
48×42		1067
48×40		1016

* Todas las dimensiones están en unidades mm (la hoja de datos de la unidad en pulgadas también está disponible a pedido).

* Verifique las tolerancias y materiales para accesorios de tubería de soldadura a tope de "Lista de precios y Techinical"

* Las tolerancias de dimensiones cumplen con ASME B16.9

Accesorios de tubería de soldadura a tope estándar:

ASME B16.49-2007 Codos de inducción de soldadura a tope de acero forjado hechos en fábrica para transporte y

Accesorio de soldadura a tope forjado fabricado en fábrica ASME-B16.9-2007

Accesorios de tubería de soldadura a tope de acero DIN2617-1991

JIS G3452 SGP 1997 Accesorios de tubería de acero con soldadura a tope para uso ordinario

Peso para accesorios de tubería de soldadura a tope

Tolerancias para accesorios de tubería de soldadura a tope ASME DIN JIS MSS

Cronogramas de espesor de pared (ASME B36.10 B36.19)

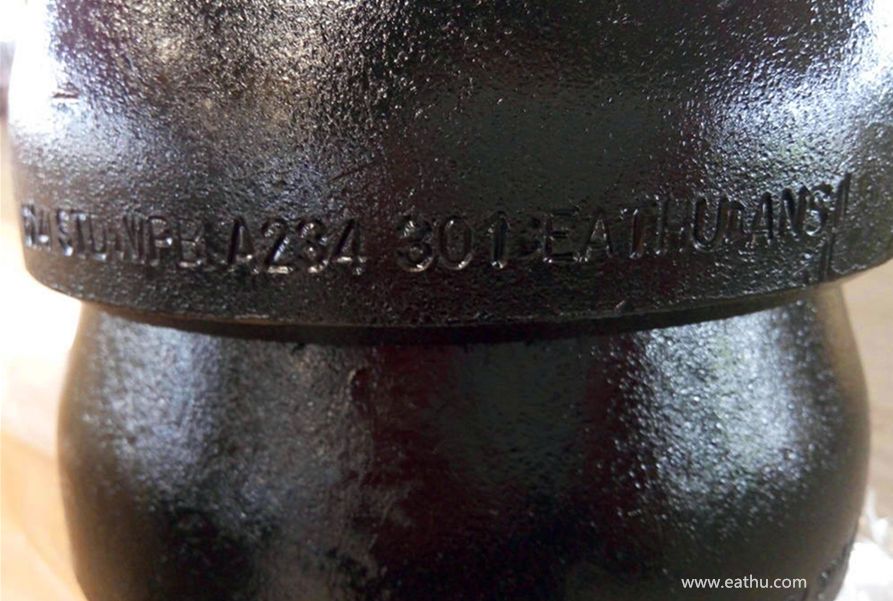

Eathu Brand Butt Welding Reducer
