Reductor de Tee

Conexiones Soldables

Tamaño: 1/2 "-80" / DN15-DN2000

Técnica: forjado y empujando

Material: acero al carbono, acero inoxidable, acero aleado

Acero al carbono: ASTM, A234WPB, A234WPC, A420WPL6, Q235,10 #, A3, Q235A, 20G, 16Mn, DIN St37, St45.8, St52.4, St.35.8, St.35.8.

Acero inoxidable: 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 0Cr17Ni12Mo2Ti, 00Cr17Ni14Mo2 304 304L 316 316L

Acero de aleación: 16Mn Cr5Mo 12Cr1MoV 10CrMo910 15CrMo 12Cr2Mo1, A335P22 St45.8, ASTM A860 WPHY X42 X52 X60 X70

Estándar: ASME / ANSI B16.9, B16.11, B16.28, JIS B2311, B2312, B2312, B2316 ASTM A403 MSS SP-43, SP-83, SP-97

Modelo: Codo 45 ° / 90 ° / 180 LR / SR, Reductores, T, Curvas, Casquillo, Cruz.

Tipo: costura o sin costuras

Fin: extremo biselado

Superficie: pintura negra / aceite a prueba de herrumbre / galvanizado en caliente

Espesor de pared: SCH10 / 10S, SCH20 / 20S, STD, SCH40 / 40S, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS, etc. (para ANSI), SGP (para JIS)

Ángulos de codo: 30/45/60/90/180 °

Conexión: soldadura

Forma: Igual, Reductora

Certificado: ISO -9001: 2000, API, CCS

Aplicación: industria petroquímica y de gas, industria de energía, industria de válvulas, obras hidráulicas, industria de construcción naval, construcción, etc.

Embalaje: paletas de madera contrachapada / caja de madera o según su especificación

MOQ: a negociar.

Muestra: disponible

Precio: >> Obtenga la lista de precios más reciente

Servicio: OEM personalizado

Paquete: caja y paleta de madera

Plazo de pago: T / T o L / C

Entrega: 7-30 días según la cantidad del pedido.

Pregunte ahora

Compartir a:

Introducción

CAMISETA REDUCTORA DE SOLDADURA A TOPE

Una T reductora es un accesorio soldado a tope que se utiliza para bifurcar tuberías. Si el tamaño de la tubería de bifurcación es más pequeño que el de la tubería principal, entonces una reducción. 2/3, entonces es mejor agregar un weldolet u otra conexión de derivación reforzada, para mantener un flujo suave. La cruz reductora tiene casi la misma propiedad que la te igual, pero puede derivar la tubería a 4 vías. Igual que otros accesorios de soldadura a tope, La T de soldadura a tope también es sin costura hasta 24 pulgadas, soldada para tamaños de T superiores a 24 pulgadas. Las T reductoras de soldadura a tope se fabrican de acuerdo con ASME B16.9 (carbono y aleación) y MSS SP 43 (acero inoxidable y aleación de níquel).

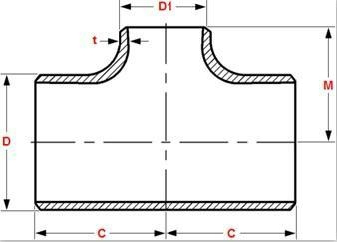

ASME B16.9: T reductora

Reducing-tee

NPS	OD en bisel		Centro a fin
NPS	Correr	Salida	Ejecutar, C	Salida, M
1/2 x 3/8	21.3	17.3	25	25
1/2 x 1/4	21.3	13.7	25	25
3/4 x 1/2	26.7	21.3	29	29
3/4 x 3/8	26.7	17.3	29	29
1 x 3/4	33.4	26.7	38	38
1 x 1/2	33.4	21.3	38	38
1-1/4 x 1	42.2	33.4	48	48
1-1/4 x 3/4		26.7		48
1-1/4 x 1/2		21.3		48
1-1/2 x 1-1/4	48.3	42.2	57	57
1-1/2 x 1		33.4		57
1-1/2 x 3/4		26.7		57
1-1/2 x 1/2		21.3		57
2 x 1-1/2	60.3	48.3	64	60
2 x 1-1/4		42.2		57
2 x 1		33.4		51
2 x 3/4		26.7		44
2-1/2 x 2	73	60.3	76	70
2-1/2 x 1-1/2		48.3		67
2-1/2 x1-1/4		42.2		64
2-1/2 x 1		33.4		57
3 x 2-1/2	88.9	73	86	83
3 x 2		60.3		76
3 x 1-1/2		48.3		73
3 x 1-1/4		42.2		70
3-1/2 x 3	101.6	88.9	95	92
3-1/2 x 2-1/2		73		89
3-1/2 x 2		60.3		83
3-1/2 x 1-1/2		48.3		79
4 x 3-1/2	114.3	101.6	105	102
4 x 3		88.9		98
4 x 2-1/2		73		95
4 x 2		60.3		89
4 x 1-1/2		48.3		86
5 x 4	141.3	114.3	124	117
5 x 3-1/2		101.6		114
5 x 3		88.9		111
5 x 2-1/2		73		108
5 x 2		60.3		105
6 x 5	168.3	141.3	143	137
6 x 4		114.3		130
6 x 3-1/2		101.6		127
6 x 3		88.9		124
6 x 2-1/2		73		121
8 x 6	219.1	168.3	178	168
8 x 5		141.3		162
8 x 4		114.3		156
8 x 3-1/2		101.6		152
10 x 8	273	219.1	216	203
10 x 6		168.3		194
10 x 5		141.3		191
10 x 4		114.3		184
12 x 10	323.8	273	254	241
12 x 8		219.1		229
12 x 12 x 6		168.3		219
12 x 5		141.3		216
14 x 12	355.6	323.8	279	270
14 x 10		273		257
14 x 8		219.1		248
14 x 6		168.3		238
16 x 14	406.4	355.6	305	305
16 x 12		323.8		295
16 x 10		273		283
16 x 8		219.1		273
16 x 6		168.3		264
18 x 16	457	406.4	343	330
18 x 14		355.6		330
18 x 12		323.8		321
18 x 10		273		308
18 x 8		219.1		298
20 x 18	508	457	381	368
20 x 16		406.4		356
20 x 14		355.6		356
20 x 12		323.8		346
20 x 10		273		333
20 x 8		219.1		324
22 x 20	559	508	419	406
22 x 18		457		394
22 x 16		406.4		381
22 x 14		355.6		381
22 x 12		323.8		371
22 x 10		272		359
24 x 22	610	559	432	432
24 x 20		508		432
24 x 18		457		419
24 x 16		406.4		406
24 x 14		355.6		406
24 x 12		323.8		397
24 x 10		273		384
26 x 24	660	610	495	483
26 x 22		559		470
26 x 20		508		457
26 x18		457		444
26 x 16		406.4		432
26 x 14		355.6		432
26 x 12		323.8		422
28 x 26	711	660	521	521
28 x 24		610		508
28 x 22		559		495
28 x 20		508		483
28 x 18		457		470
28 x 16		406.4		457
28 x 14		355.6		457
28 x 12		323.8		448
30 x 28	762	711	559	546
30 x 26		660		546
30 x 24		610		533
30 x 22		559		521
30 x 20		508		508
30 x 18		457		495
30 x 16		406.4		483
30 x 14		355.6		483
30 x 12		323.8		473
30 x 10		273		460
32 x 30	813	762	597	584
32 x 28		711		572
32 x 26		660		572
32 x 24		610		559
32 x 22		559		546
32 x 20		508		533
32 x 18		457		521
32 x 16		406.4		508
32 x 14		355.6		508
34 x 32	864	813	635	622
34 x 30		762		610
34 x 28		711		597
34 x 26		660		597
34 x 24		610		584
34 x 22		559		572
34 x 20		508		559
34 x 18		457		546
34 x 16		406.4		533
36 x 34	914	864	673	660
36 x 32		813		648
36 x 30		762		635
36 x 28		711		622
36 x 26		660		622
36 x 24		610		610
36 x 22		559		597
36 x 20		508		584
36 x 18		457		572
36 x 16		406.4		559
38 x 36	965	914	711	711
38 x 34		864		698
38 x 32		813		686
38 x 30		762		673
38 x 28		711		648
38 x 26		660		648
38 x 24		610		635
38 x 22		559		622
38 x 20		508		610
38 x 18		457		597
40 x 38	1016	965	749	749
40 x 36		914		737
40 x 34		864		724
40 x 32		813		711
40 x 30		762		698
40 x 28		711		673
40 x 26		660		673
40 x 24		610		660
40 x 22		559		648
40 x 20		508		635
40 x 18		457		622
42 x 40	1067	1016	762	711
42 x 38		968		711
42 x 36		914		711
42 x 34		864		711
42 x 32		813		711
42 x 30		762		711
42 x 28		711		698
42 x 26		60		698
42 x 24		610		660
42 x 22		559		660
42 x 20		508		660
42 x 18		457		648
42 x 16		406.4		635
44 x 42	1118	1067	813	762
44 x 40		1016		749
44 x 38		965		737
44 x 36		914		724
44 x 34		864		724
44 x 32		813		711
44 x 30		762		711
44 x 28		711		698
44 x 26		660		698
44 x 24		610		698
44 x 22		559		686
44 x 20		508		686
46 x 44	1168	1118	851	800
46 x 42		1067		787
46 x 40		1016		775
46 x 38		965		762
46 x 36		914		762
46 x 34		864		749
46 x 32		813		949
46 x 30		762		737
46 x 28		711		737
46 x 26		660		737
46 x 24		610		724
46 x 22		559		724
48 x 46	1219	1168	889	838
48 x 44		1118		838
48 x 42		1067		813
48 x 40		1016		813
48 x 38		965		813
48 x 36		914		787
48 x 34		864		787
48 x 32		813		787
48 x 30		762		762
48 x 28		711		762
48 x 26		660		762
48 x 24		610		737
48 x 22		559		737

* Todas las dimensiones están en unidades mm (la hoja de datos de la unidad en pulgadas también está disponible a pedido).

* Verifique las tolerancias y materiales para accesorios de tubería de soldadura a tope de "Lista de precios y Techinical"

* Se recomienda la dimensión de salida M para tamaños de ejecución NPS 14 y mayores, pero no es obligatorio.

* Las tolerancias de dimensiones cumplen con ASME B16.9

Accesorios de tubería de soldadura a tope estándar:

ASME B16.49-2007 Codos de inducción de soldadura a tope de acero forjado hechos en fábrica para transporte y

Accesorio de soldadura a tope forjado fabricado en fábrica ASME-B16.9-2007

Accesorios de tubería de soldadura a tope de acero DIN2617-1991

JIS G3452 SGP 1997 Accesorios de tubería de acero con soldadura a tope para uso ordinario

Peso para accesorios de tubería de soldadura a tope

Tolerancias para accesorios de tubería de soldadura a tope ASME DIN JIS MSS

Cronogramas de espesor de pared (ASME B36.10 B36.19)
