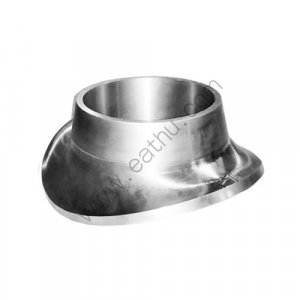

Fabricante de accesorios de tubería forjados ASME B16.11 3000LB, 6000LB, 9000LB en China.
Nombre del producto: codo, te, tapa, buje, acoplamiento, boquilla de tubería, hexagonal, boquilla, weldolet, threadolet, sockolet, socket, tapa, cruz, flangolet, unión, boquilla de estampación, etc.
Tamaño: 1/8 "-4" tipo roscado y soldado
Presión:
Weled del zócalo: 3000LB 6000LB 9000LB (sch80 sch160 xxs)
Roscado: 2000LB 3000LB 6000LBS (sch80 sch160 xxs)
Conexión: Rosca (NPT, BSP, RP, G), Soldadura por enchufe
Tipo: Codo, T, pezón, acoplamiento completo, medio acoplamiento, lateral, cruzado, tapa, tapón, pezón de cabeza hexagonal, pezón de estampación, unión, weldolet, sockolet, threadolet, nipolet, elbolet, latrolet, etc.
Estándar: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;
Tratamiento superficial: chorro de arena, aceite antioxidante, galvanizado, pulido, negro.
Espesor de pared: SCH5S, SCH10S, SCH10, SCH40S, STD, XS, XXS, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS y etc.
Material:
Acero inoxidable: A182 F304 / 304L, A182 F316 / 316L, A182 F321, A182 F310S, A182 F347H, A182 F316Ti, A182 F317, 904L, 1.4301,1.4307,1.4401,1.4571,1.4541, 254Mo y etc.
Acero al carbono: ASTM A105, A350LF2, Q235, St37, 20 #, 16Mn, St45.8, A42CP, E24, A515 Gr60, A515 Gr 70, A420 WPL6, etc.
Acero inoxidable dúplex: UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462,1.4410,1.4501 y etc.
Acero para tuberías: A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80, etc.
Aleación de níquel: inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, C 276, Monel400, Alloy20, etc.
Aleación de Cr-Mo: A182 F11, A182 F5, A182 F22, A182 F91, A182 F9, 16mo3, etc.
Aplicación: Química del petróleo, refinería, industria farmacéutica, industria de alimentos y bebidas, desalinización de agua de mar, fabricación de papel, industria de construcción naval, energía eléctrica, petróleo y gas costa afuera y en tierra, industria minera, tratamiento de agua, fabricación mecánica, fertilizantes químicos, etc.
Paquete: Cajas de cartón en estuches de madera.
MOQ: a negociar.
Muestra: disponible
Precio: >> DESCARGUE la lista de precios más reciente de accesorios forjados de LISTA DE PRECIOS Y TECNOLOGÍA
Servicio: OEM personalizado
Plazo de pago: T / T o L / C
Entrega: 7-30 días según la cantidad del pedido.

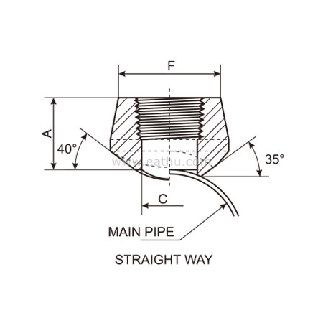

Dimensión de salida roscada
| Salida | Forma reductora | |||||
| Tubo | A | C | F | |||
| NPS | 3000lb | 6000lb | 3000lb | 6000lb | 3000lb | 6000lb |
| (in) | (Sch80) | (Sch160) | (Sch80) | (Sch160) | (Sch80) | (Sch160) |
| 1/8" | 19 | --- | 13.7 | --- | 17.3 | --- |
| 1/4" | 19 | --- | 13.7 | --- | 22 | --- |
| 3/8" | 21 | --- | 17.1 | --- | 25.8 | --- |
| 1/2" | 25 | 32 | 21.3 | 16.6 | 31.3 | 33.9 |
| 3/4" | 27 | 37 | 26.7 | 21.2 | 37.1 | 41.2 |
| 1" | 33 | 40 | 33.4 | 27 | 45.5 | 49.9 |
| 1-1/4" | 33 | 41 | 42.2 | 35.8 | 57 | 58.6 |
| 1-1/2" | 35 | 43 | 48.3 | 41.2 | 64 | 66.7 |
| 2" | 38 | 52 | 60.3 | 51.6 | 76 | 83.2 |
| 2-1/2" | 46 | --- | 73 | --- | 92 | --- |
| 3" | 51 | --- | 88.9 | --- | 109.2 | --- |
| 4" | 57 | --- | 114.3 | --- | 140 | --- |
| Salida | Directamente | ||
| Tubo | A | C | F |
| NPS | 3000lb | ||
| (in) | |||
| 1/8" | |||
| 1/4" | 19 | 11.5 | 22 |
| 3/8" | 21 | 14.5 | 25.9 |
| 1/2" | 25 | 16.5 | 31.4 |
| 3/4" | 27 | 21.5 | 37.1 |
| 1" | 33 | 27.2 | 45.5 |
| 1-1/4" | 33 | 36 | 57 |
| 1-1/2" | 35 | 42 | 64 |
| 2" | 38 | 53 | 76 |
| 2-1/2" | 46 | 65 | 92 |
| 3" | 51 | 80 | 109.2 |
| 4" | 57 | 104 | 140 |
(1) Dimensiones en milímetros.
(2) Rosca de acuerdo con ASME B1.20.1
(3) La salida de 3000LBS tamaño 4 y menos se ajusta a una serie de tamaños de tubería y la conexión está marcada en consecuencia.
Tolerancia dimensional de MSS-SP97
| Artículo | 1/8"to3/4" | 1"to4" | |||
| Cara de ajuste a la entrepierna (A) | ±0.76 | ±1.52 |
Combinaciones de tamaños de ejecución convencionales
| TAMAÑO DE SALIDA | ||||||||||||
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | ||
| TAMAÑO DE FUNCIONAMIENTO | 3/8"~3/4" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 3-1/2" | 5" | |
| (Tubería principal) | 1"~36" | 3/4"~1-1/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 3-1/2" | 4" | 6" | |
| 1-1/2"~36" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 3-1/2" | 4" | 5" | 8" | |||
| 1-1/2"~3" | 2"~3" | 2-1/2" | 3" | 3-1/2" | 4" | 5" | 6" | 10" | ||||
| 3-1/2"~36" | 3-1/2"~6" | 3" | 3-1/2"~5" | 4"~5" | 5"~6" | 6" | 8" | 12"~14" | ||||
| 8"~36" | 3-1/2"~4" | 6"~8" | 6"~10" | 8"~10" | 8" | 10" | 16"~18" | |||||
| 5"~10" | 10"~36" | 12"~36" | 12"~18" | 10"~14" | 12"~16" | 20"~24" | ||||||
| 12"~36" | 20"~36" | 16"~36" | 18"~36" | 26"~36" | ||||||||
| Directamente | 3/8"~36" | 1/2"~36" | 3/4"~36" | 1"~36" | 1-1/4"~1-1/2" | 1-1/2" | 2" | 2-1/2" | 3" | 3-1/2" | 5" | |
| 2"~36" | 2"~3" | 2-1/2"~4" | 3"~3-1/2" | 3-1/2"~4" | 4" | 6" | ||||||
| 3-1/2"~36" | 5"~36" | 4"~6" | 5"~8" | 5" | 8" | |||||||
| 8"~36" | 10"~36" | 6" | 10" | |||||||||
| 8"~12" | 12"~16" | |||||||||||
| 14"~36" | 18"~36" | |||||||||||
