Rango de tamaño: 2 ~ 24 "(DN50 ~ DN600)
Presión: PN10, PN16, Class150
Materiales del asiento: NBR, EPDM, VITON, PTFE
Materiales del disco: Hierro dúctil, WCB, CF8, CF8M, Al-bronze C958
Materiales del tallo: SS304, SS316
Conexión final: oblea
Funcionamiento: manual, engranaje helicoidal, neumático, motorizado eléctrico
Tipo de disco: con pasador
En varias formas de conexión comunes de válvulas de mariposa, el precio del tipo wafer es el más barato, seguido de la válvula de mariposa tipo orejeta, la válvula de mariposa tipo brida es la más cara, el precio es proporcional al peso total.
En la norma pertinente, no está claro si el orificio de presión del tipo de orejeta es un orificio pasante o un orificio roscado, por lo que se pueden ver ambos en el mercado.
1. Para la válvula de mariposa tipo orejeta con orificio pasante, se instala de la misma manera que la válvula de mariposa tipo wafer, por lo que su estabilidad no es tan buena como la del tipo brida uno.
2. Para la válvula de mariposa tipo orejeta con orificio roscado, su forma de instalación es diferente con el tipo de oblea y el tipo de brida, en este momento los orificios de la válvula de mariposa tipo orejeta son como tuercas, cuando se conecta con la brida de la tubería, los pernos pasan a través de la brida , los orificios de la válvula de mariposa tipo orejeta se aprietan directamente con los pernos.
Esta instalación es estable, incluso mejor que los tipos de brida. El cuerpo del tipo de orejeta tiene una brida integral con un patrón de orificios idéntico al de las bridas de la tubería. Cada agujero se golpea desde la dirección opuesta, encontrándose en el centro del agujero. Este estilo permite colocar el cuerpo entre dos bridas. Se puede insertar un perno prisionero a través de la brida de la tubería y roscarlo en la brida integral con una tuerca para asegurar toda la conexión de la brida.Los diseños de estilo de orejeta se utilizan principalmente en aplicaciones de expansión térmica en las que los riesgos de los pernos rectos no pueden ser tomados mientras que los diseños de tamaño pequeño no pueden permitir dos bridas integrales.
Características
disco de línea central vertical
Vástago anti-explosión
Bidireccional
Diseño a prueba de fuego
Asiento de cuerpo de baja fricción
Fugas cero
Prueba estándar
Prueba corporal: 1,5 veces la presión de trabajo con agua. Esta prueba se realiza después del ensamblaje de la válvula y con el disco en la mitad de la posición abierta, se denomina prueba hidráulica corporal.
Prueba del asiento: 1,1 veces la presión de trabajo con agua.
Prueba de funcionamiento / funcionamiento: En el momento de la inspección final, cada válvula y su actuador (palanca de control de flujo / engranaje / actuador neumático) se somete a una prueba de funcionamiento completa (apertura / cierre). Esta prueba se llevó a cabo sin presión y a temperatura ambiente. Asegura el correcto funcionamiento del conjunto válvula / actuador con accesorios como electroválvula, finales de carrera, filtro regulador de aire, etc.
Prueba especial: a pedido, cualquier otra prueba se puede realizar de acuerdo con las instrucciones especiales del cliente.
Solicitud
1.Planta de tratamiento de agua
2 cervecerías
3.Plataformas de perforación
4. Calefacción y aire acondicionado
5.industria del papel
6.industria química
7.Planta de gas
8.Transportadores neumáticos
9.industria del azúcar
10.Planta de tratamiento de efluentes residuales
11.circulación del agua de refrigeración
12 aire comprimido

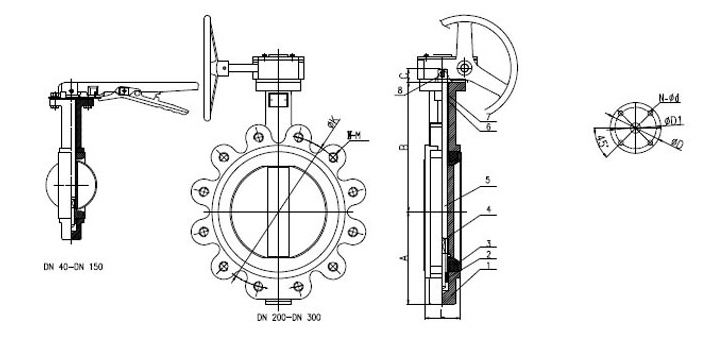

Dimensiones (DIN / ASME)
TALLA | HA | HB | HC | L | Φ A | DIN PN16 | ASME B16.1 | |||
DN | INCH | Φ C | n - M | Φ C | n - M | |||||
50 | 2" | 66 | 130 | 30 | 43 | 12.7 | 125 | 4-M16 | 129.5 | 4-5/8" |
65 | 2-1/2" | 75 | 140 | 30 | 46 | 12.7 | 145 | 4-M16 | 139.5 | 4-5/8" |
80 | 3" | 95 | 150 | 30 | 46 | 12.7 | 160 | 8-M16 | 152.5 | 4-5/8" |
100 | 4" | 108 | 170 | 30 | 52 | 15.8 | 180 | 8-M16 | 190.5 | 8-5/8" |
125 | 5" | 120 | 185 | 30 | 56 | 19.1 | 210 | 8-M16 | 216.0 | 8-3/4" |
150 | 6" | 134 | 205 | 30 | 56 | 19.1 | 240 | 8-M20 | 241.5 | 8-3/4" |
200 | 8" | 168 | 235 | 36 | 60 | 22.2 | 295 | 12-M20 | 298.5 | 8-3/4" |
250 | 10" | 200 | 270 | 36 | 68 | 28.6 | 355 | 12-M24 | 362.0 | 12-7/8" |
300 | 12" | 237 | 305 | 36 | 78 | 31.8 | 410 | 12-M24 | 432.0 | 12-7/8" |
350 | 14" | 262 | 330 | 36 | 78 | 31.8 | 470 | 16-M24 | 476.0 | 12-1" |
400 | 16" | 300 | 360 | 51 | 102 | 33.3 | 525 | 16-M27 | 539.5 | 16-1" |
450 | 18" | 350 | 395 | 51 | 114 | 38.0 | 585 | 20-M27 | 578.0 | 16-1-1/8" |
500 | 20" | 375 | 440 | 64 | 127 | 41.2 | 650 | 20-M30 | 635.0 | 20-1-1/8" |
600 | 24" | 435 | 500 | 71 | 154 | 50.7 | 770 | 20-M33 | 749.5 | 20-1-1/4" |
