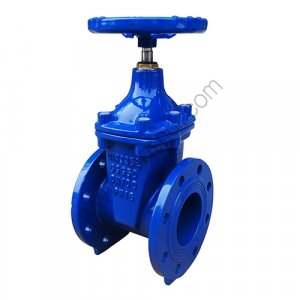

Válvulas de compuerta bridadas con asiento resistente DIN 3352 F4 / F5

Válvula de Compuerta

Válvulas de compuerta con brida con asiento resistente DIN 3352 F4

Especificaciones técnicas de las válvulas de compuerta con brida con asiento resiliente DIN 3352 F4 / F5:

- Diseño y fabricación: EN1171, EN1074-1 y 2

- Dimensión cara a cara: EN 558-1 Serie 14 (DIN3202 F4)

                                         EN 558-1 Serie 15 (DIN3202 F5)

- Dimensiones de la brida y taladrado: EN1092-2 PN10 / 16

- Rango de tamaño: DN40 - DN400

- Máx. presión de trabajo: 1.0 / 1.6 Mpa

- Prueba de inspección: EN12266

- Temperatura de trabajo: -15 ° C a + 80 ° C

- Medio adecuado: agua

Introducción

Características principales de las válvulas de compuerta con brida con asiento resiliente DIN 3352 F4 / F5:

- Cuerpo y bonete con recubrimiento de polvo epoxi por dentro y por fuera (mínimo 250 micrones)

- Cuña totalmente engomado con EPDM vulcanizado

- Sellado de vástago de juntas tóricas múltiples y reemplazable a plena presión

- Vástago de acero inoxidable con hilo enrollado

- Funcionamiento con volante de tapa de vástago y eje de extensión disponible


Introducción a las válvulas de compuerta con bridas asentadas resistentes DIN 3352 F4 / F5:

El disco de las válvulas está empaquetado con caucho para obtener un excelente efecto de sellado por la deformación elástica del caucho.

Las válvulas de compuerta con asiento resiliente que no se elevan resuelven el problema en las válvulas de compuerta en general, como fugas, oxidación, etc.

y ahorra espacio de instalación. Se utiliza ampliamente en la industria del agua del grifo, tratamiento de aguas residuales, construcción de embarcaciones,

petróleo, químicos, alimentos, farmacia, textil, energía eléctrica, metalurgia y tubería del sistema de energía para ajustar y cerrar los fluidos.

No.PartesMateriales
1CuerpoHierro dúctil EN GJS 500-7 / 400-15
2CuñaHierro dúctil EN GJS 500-7 / 400-15 + EPDM
3Tuerca de talloLatón CW617N
4MadreAcero inoxidable X20Cr13
5Junta del capóEPDM EN681-1
6Pernos del capóAcero al carbono 8.8 - Galvd
7CapóHierro dúctil EN GJS 500-7 / 400-15
8Sello traseroEPDM EN681-1
9Junta de fricciónPOM
10Junta tóricaEPDM EN681-1
11Junta tóricaEPDM EN681-1
12arbustoLatón CW617N
13Cubierta a prueba de polvoEPDM EN681-1
14VolanteHierro fundido EN GJL 250


 Dimensiones (mm) y peso (kg) de las válvulas de compuerta con brida con asiento elástico DIN 3352 F4 / F5:

DNLDbfEN1092-2 PN10EN1092-2 PN16WHPeso (kilogramos)
F4F5DkDon-dDkDon-dF4F5
4014024015019311084 4-1911084 4-191602199.310.3
5015025016519312598 4-1912598 4-191602271011
65170270185193145118 4-19145118 4-191602521213.5
80180280200193160132 4-19160132 8-1920028415.517.5
100190300220193180153 8-19180153 8-1920031119.521.5
125200325250193210183 8-19210183 8-1925038026.530
150210350285193240209 8-23240209 8-2325041333.541.5
200230400340203295264 8-23295264 12-2332051655.567.5
250250450405223350319 12-23355319 12-284006068599
30027050046024.54400367 12-23410367 12-28400698114135
35029055052026.54460429 16-23470429 16-28500799159229
400310600580284515480 16-28525480 16-31500876209299
