Válvula de globo de hierro fundido MSS SP-85 CLASE 125

Válvula de Globo

Válvula de globo de hierro fundido MSS SP-85 CLASE 125

El diseño y la fabricación se ajustan a MSS SP-85

Las dimensiones de la brida confirman ANSI B16.1 (125LBS)

Las dimensiones cara a cara confirman ANSI B16.10

Prueba confirmada a MSS SP-85

Medios adecuados: agua, aceite, gas

Introducción

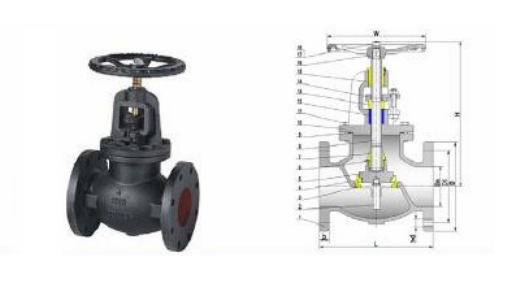

Piezas y materiales de la válvula de globo de hierro fundido MSS SP-85 CLASE 125:

MATERIALES
ARTICULONOMBRE DE LAS PIEZASMATERIAL
1CUERPOASTM A126B
2HUSILLO GUIA2Cr13
3ASIENTOZCuSn5Pb5Zn5
4ANILLO DE SELLO DE DISCOZCuSn5Pb5Zn5
5DTOASTM A126B
6ANILLO DE CIERRECobre rojo
7CUBIERTA DE DISCOHPb59-1
8MADREHPb59-1
9JUNTA CAPOGRAPHITE+08F
10CAPÓASTM A126B
11TORNILLOACERO CARBONO
12EMBALAJEGRAFITO
13PRENSAESTOPASHPb59-1
14SEGUIDOR DE GLÁNDULAASTM A536 65-45-12
15TUERCA DE VÁSTAGOZcuZn38Mn2Pb2
16VOLANTEEN-GJS-500-7
17NUEZACERO CARBONO
18LAVADORA100HV


Dimensiones (mm) de la válvula de globo de hierro fundido MSS SP-85 CLASE 125:
PULGADADNLDD1bn-dHW
2”51203152120.715.84-19273200
2-1/2”63.5216178139.717.54-19295200
3”76241191152.4194-19314.4255
4”102292229190.523.98-19359255
5”127330254215.923.98-22388306
6”152356279241.325.48-22454360
8”203495343298.528.58-22506360
10”25462240636230.212-25584406
12”305698483431.831.812-25690406
