Fabricante de accesorios de tubería forjados ASME B16.11 3000LB, 6000LB, 9000LB en China.
Nombre del producto: codo, te, tapa, buje, acoplamiento, boquilla de tubería, hexagonal, boquilla, weldolet, threadolet, sockolet, socket, tapa, cruz, flangolet, unión, boquilla de estampación, etc.
Tamaño: 1/8 "-4" tipo roscado y soldado
Presión:
Weled del zócalo: 3000LB 6000LB 9000LB (sch80 sch160 xxs)
Roscado: 2000LB 3000LB 6000LBS (sch80 sch160 xxs)
Conexión: Rosca (NPT, BSP, RP, G), Soldadura por enchufe
Tipo: Codo, T, niple, acoplamiento completo, medio acoplamiento, lateral, transversal, tapa, tapón, niple de cabeza hexagonal, niple de estampación, unión, weldolet, sockolet, threadolet, nipolet, elbolet, latrolet, etc.
Estándar: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;
Tratamiento superficial: chorro de arena, aceite antioxidante, galvanizado, pulido, negro.
Espesor de pared: SCH5S, SCH10S, SCH10, SCH40S, STD, XS, XXS, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS y etc.
Material:
Acero inoxidable: A182 F304 / 304L, A182 F316 / 316L, A182 F321, A182 F310S, A182 F347H, A182 F316Ti, A182 F317, 904L, 1.4301,1.4307,1.4401,1.4571,1.4541, 254Mo y etc.
Acero al carbono: ASTM A105, A350LF2, Q235, St37, 20 #, 16Mn, St45.8, A42CP, E24, A515 Gr60, A515 Gr 70, A420 WPL6, etc.
Acero inoxidable dúplex: UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462,1.4410,1.4501 y etc.
Acero para tuberías: A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80, etc.
Aleación de níquel: inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, C 276, Monel400, Alloy20, etc.
Aleación de Cr-Mo: A182 F11, A182 F5, A182 F22, A182 F91, A182 F9, 16mo3, etc.
Aplicación: Química del petróleo, refinería, industria farmacéutica, industria de alimentos y bebidas, desalinización de agua de mar, fabricación de papel, industria de construcción naval, energía eléctrica, petróleo y gas costa afuera y en tierra, industria minera, tratamiento de agua, fabricación mecánica, fertilizantes químicos, etc.
Paquete: Cajas de cartón en estuches de madera.
MOQ: a negociar.
Muestra: disponible
Precio: >> DESCARGUE la lista de precios más reciente de accesorios forjados de LISTA DE PRECIOS Y TECNOLOGÍA
Servicio: OEM personalizado
Plazo de pago: T / T o L / C
Entrega: 7-30 días según la cantidad del pedido.
El acoplamiento es un tipo de accesorios de tubería.Se utiliza para conectar dos tuberías o cambiar el caudal de la tubería.Los acoplamientos de tubería son muy demandados en el mercado.

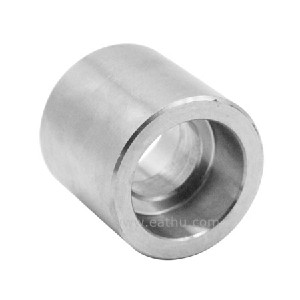

El acoplamiento forjado es un acoplamiento de tubería de alta presión. Está hecho de una barra de acero redonda y luego se mecanizan los orificios del zócalo con una máquina CNC. El acoplamiento de soldadura por enchufe puede soportar presiones más altas que los acoplamientos roscados.
Los acoplamientos forjados tienen dos métodos de conexión diferentes a las tuberías: roscado y soldadura por enchufe. Por lo tanto, hay tres tipos de acoplamiento de forja: acoplamientos para soldar por enchufe, acoplamientos roscados y soldar por enchufe a acoplamientos roscados.
De acuerdo con los extremos, los acoplamientos forjados para soldadura por encaje tienen dos tipos: soldadura por encaje completo y soldadura por empalme de medio acoplamiento.El acoplamiento completo para soldadura por enchufe tiene ambos extremos con soldadura por enchufe; el medio acoplamiento SW es solo un extremo soldado por enchufe, el otro extremo se puede soldar directamente a una tubería.
De acuerdo con las formas, los acoplamientos de soldadura por encaje se pueden dividir en acoplamiento recto y acoplamiento de soldadura por acoplamiento reductor.
EATHU tiene grandes ventajas en accesorios forjados. Especialmente accesorios de acero al carbono y accesorios de acero inoxidable. Durante los últimos 20 años, EATHU continuamente mejora la tecnología, actualiza los equipos y acumula una rica experiencia. Ahora podemos proporcionar accesorios de acero forjado de alta calidad a precios competitivos. Además, siempre mantenemos GRANDES CANTIDADES de materias primas y productos de accesorios forjados terminados EN STOCK, lo que nos permite acortar el tiempo de entrega y estabilizar los precios.
Socket Weld Coupling Dimension
| DN | Nom. | Socket | Bore Dia.Of Fitting | Socket Wall Thickness(2) | Laying Lengths | Depth of | End Wall Thickness | ||||||||||
| Pipe | Bore | D | C | Coupling | Half | Socket | Min. | ||||||||||
| Size | Dia. | Class Designation | E | Coupling | Min. | K | |||||||||||
| B | Class Designation | 3000 | 6000 | 9000 | F | J | Class Designation | ||||||||||
| 3000 | 6000 | 9000 | Ave. | Min. | Ave. | Min. | Ave. | Min. | 3000 | 6000 | 9000 | ||||||
| 6 | 1/8" | 10.8 | 6.9 | 4 | --- | 3.18 | 3.18 | 3.96 | 3.43 | --- | --- | 6.5 | 16 | 9.5 | 4.8 | 6.4 | --- |
| 8 | 1/4" | 14.2 | 9.3 | 6.4 | --- | 3.78 | 3.3 | 4.6 | 4.01 | --- | --- | 6.5 | 16 | 9.5 | 4.8 | 6.4 | --- |
| 10 | 3/8" | 17.6 | 12.6 | 9.2 | --- | 4.01 | 3.5 | 5.03 | 4.37 | --- | --- | 6.5 | 17.5 | 9.5 | 4.8 | 6.4 | --- |
| 15 | 1/2" | 21.8 | 15.8 | 11.8 | 6.4 | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 | 9.5 | 22.5 | 9.5 | 6.4 | 7.9 | 11.2 |
| 20 | 3/4" | 27.2 | 21 | 15.6 | 11.1 | 4.9 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 9.5 | 24 | 12.5 | 6.4 | 7.9 | 12.7 |
| 25 | 1" | 33.9 | 26.7 | 20.7 | 15.2 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 12.5 | 28.5 | 12.5 | 9.6 | 11.2 | 14.2 |
| 32 | 1-1/4" | 42.7 | 35.1 | 29.5 | 22.8 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 12.5 | 30 | 12.5 | 9.6 | 11.2 | 14.2 |
| 40 | 1-1/2" | 48.8 | 40.9 | 34 | 28 | 6.35 | 5.54 | 8.92 | 7.8 | 12.7 | 11.12 | 12.5 | 32 | 12.5 | 11.2 | 12.7 | 15.7 |
| 50 | 2" | 61.2 | 52.5 | 42.9 | 38.2 | 6.93 | 6.04 | 10.92 | 9.5 | 13.84 | 12.12 | 19 | 41 | 16 | 12.7 | 15.7 | 19 |
| 65 | 2-1/2" | 73.9 | 62.7 | --- | --- | 8.76 | 7.67 | --- | --- | --- | --- | 19 | 43 | 16 | 15.7 | 19 | --- |
| 80 | 3" | 89.8 | 78 | --- | --- | 9.52 | 8.3 | --- | --- | --- | --- | 19 | 44.5 | 16 | 19 | 22.4 | --- |
| 100 | 4" | 115.2 | 102.3 | --- | --- | 10.69 | 9.35 | --- | --- | --- | --- | 19 | 48 | 19 | 22.4 | 28.4 | --- |
(1) Dimensiones en milímetros.
(2) El promedio del espesor de la pared del zócalo alrededor de la periferia no debe ser menor que los valores listados. Los valores mínimos están permitidos en áreas localizadas.
(3) Los valores superior e inferior para cada tamaño son las respectivas dimensiones máxima y mínima.
Marcado y embalaje
Los productos se empaquetan para garantizar que no haya daños durante el transporte. En el caso de las exportaciones, el embalaje estándar de exportación se realiza en cajas de madera. Todos los accesorios forjados están marcados con grado, número de lote, tamaño, grado y nuestra marca comercial. En solicitudes especiales, también podemos hacer marcas personalizadas en nuestros productos.
Seguro de calidad
En MetalGoods, todos los accesorios y bridas están sujetos a una estricta inspección en cada etapa del proceso de producción, desde la compra del material inicial hasta el envío del producto. Se examinan visualmente para verificar su conformidad con los códigos y normas ASTM, ASME, MSS, DIN, EN y JIS. Previa solicitud, se puede llamar a las agencias de inspección oficiales certificadas para que sean testigos de los informes de materiales, las dimensiones y la conformidad de la calidad de los productos.
Certificados de prueba
Certificado de prueba del fabricante según EN 10204 / 3.1B, certificado de materias primas, informe de prueba de radiografía 100%, informe de inspección de terceros.
