Acoplamiento de acero DIN 2999
Tubería de acero Niple de extensión Niple Tubos roscados largos BSP NPT Tubos estándar Sch40 Niple de barril Niple Manguera de prensado Niple King Nipple Niple de extensión
Material: acero al carbono Q235; Acero inoxidable S304, S304L, S316, S316L
Dimensiones: ISO 49, DIN 2950, EN10242
Hilos: DIN2999
Horario: estándar o extrafuerte
Propiedad química: (C% 2.4-2.9), (Si% 1.4-1.9), (Mn% 0.4-0.65), (P% <0.1), (S% <0.2%)
Propiedad física: resistencia a la tracción> = 350Mpa, alargamiento> = 10%, dureza <= 150HB
Presión de prueba: 2.5MPa
Presión de trabajo: 1.6MPa
Superficie: Galvanizado / Negro / Chorro de arena

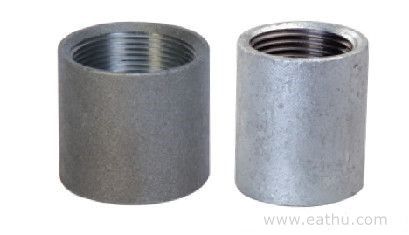

Steel Merchant Coupling DIN 2999

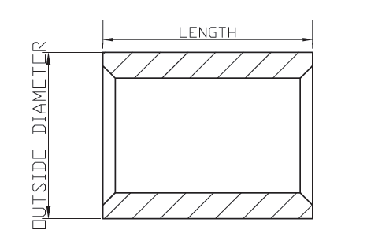

| Tamaño | Estándar | Medio | ||
| Diámetro exterior mínimo. | Largo(mm) | Diámetro exterior mínimo. | Largo(mm) | |
| 6 | 15 | 17 | 15 | 8 |
| 8 | 18.5 | 25 | 18.5 | 11 |
| 10 | 21.3 | 26 | 21.3 | 12 |
| 15 | 26.6 | 34 | 26.6 | 15 |
| 20 | 31.8 | 36 | 31.8 | 17 |
| 25 | 39.5 | 43 | 39.5 | 20 |
| 32 | 48.3 | 48 | 48.3 | 22 |
| 40 | 54.5 | 48 | 54.5 | 22 |
| 50 | 66.2 | 56 | 68 | 26 |
| 65 | 82 | 65 | 84.2 | 30 |
| 80 | 95 | 71 | 98.4 | 34 |
| 100 | 121.4 | 83 | 124 | 40 |
| 125 | 146.3 | 92 | 149 | 44 |
| 150 | 173.3 | 92 | 177 | 44 |
* Todas las dimensiones están en unidades mm (la hoja de datos de la unidad en pulgadas también está disponible a pedido).
* Compruebe las tolerancias y los materiales para los casquillos de acero de "Lista de precios y técnico"
* Las tolerancias de dimensiones cumplen con DIN2999
