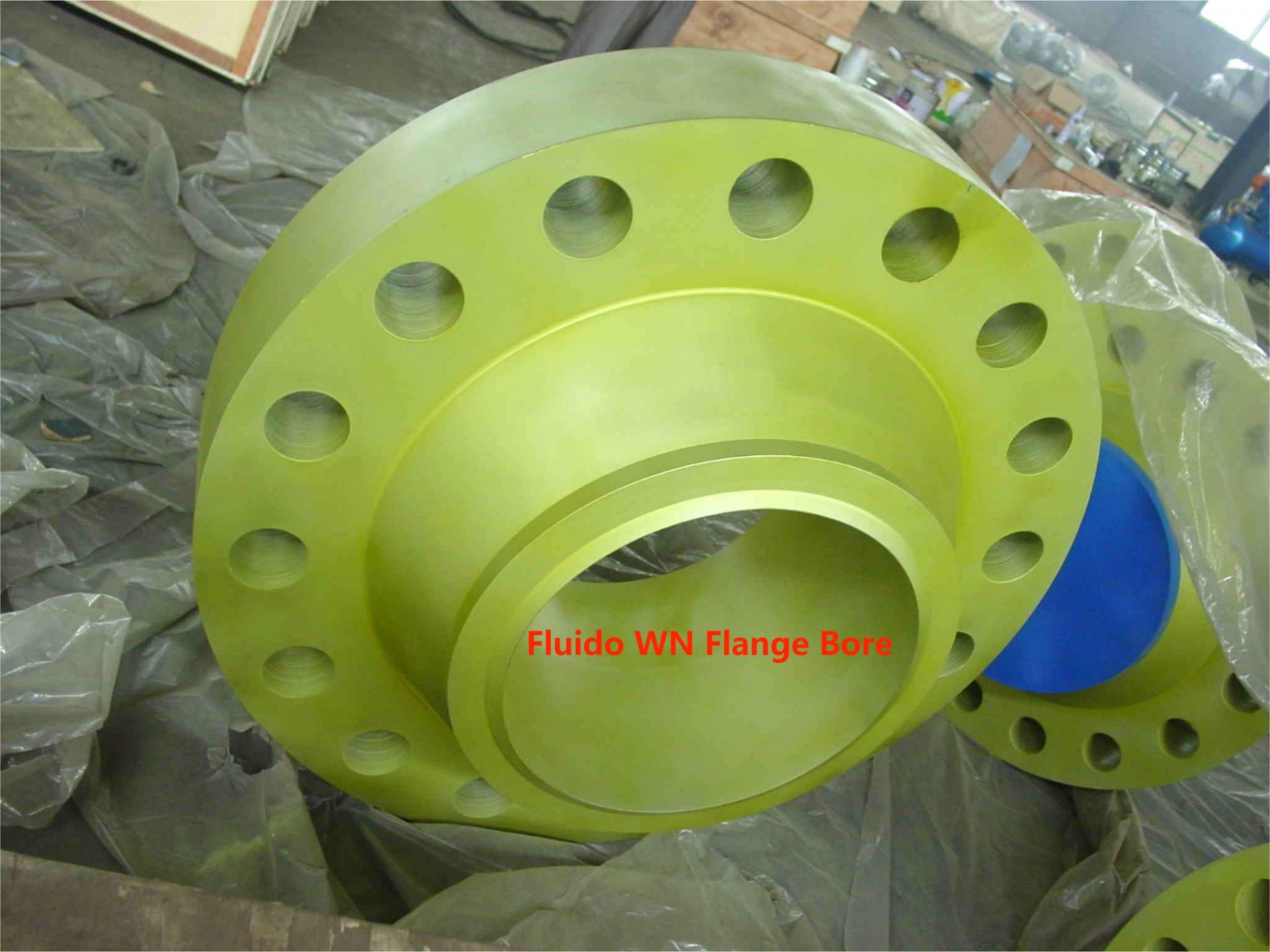

El tamaño del orificio de la brida del cuello de soldadura se procesa de acuerdo con el diámetro de la tubería, válvula o accesorio de tubería. Por lo tanto, es importante especificar el grosor de la pared al enviar una consulta. Generalmente, los clientes de Eathu requieren STD para espesores de pared de tubería de baja presión, SCH80 para presión media y SCH160 para alta presión. Para conocer los requisitos especiales para el orificio de la brida con cuello de soldadura, comuníquese con Eathu.
El diámetro interior del orificio de la brida WN
DN | NPS | OD | SCH 5S | SCH 10S | SCH 10 | SCH 20 | SCH 30 | SCH 40S | STD | SCH 40 | SCH 60 | SCH 80S | XS | SCH 80 | SCH 100 | SCH 120 | SCH 140 | SCH 160 | XXS |
8 | 1/4 | 13.7 | -- | 10.4 | -- | -- | -- | 9.2 | 9.2 | 9.2 | -- | 7.7 | 7.7 | 7.7 | -- | -- | -- | -- | -- |
10 | 3/8 | 17.1 | -- | 13.8 | -- | -- | -- | 12.5 | 12.5 | 12.5 | -- | 10.7 | 10.7 | 10.7 | -- | -- | -- | -- | -- |
15 | 1/2 | 21.3 | 18 | 17.1 | -- | -- | -- | 15.8 | 15.8 | 15.8 | -- | 13.8 | 13.8 | 13.8 | -- | -- | -- | 11.7 | 6.4 |
20 | 3/4 | 26.7 | 23.4 | 22.5 | -- | -- | -- | 21 | 21 | 21 | -- | 18.9 | 18.9 | 18.9 | -- | -- | -- | 15.6 | 11.1 |
25 | 1 | 33.4 | 30.1 | 27.9 | -- | -- | -- | 26.6 | 26.6 | 26.6 | -- | 24.3 | 24.3 | 24.3 | -- | -- | -- | 20.7 | 15.2 |
32 | 1 1/4 | 42.2 | 38.9 | 36.7 | -- | -- | -- | 35.1 | 35.1 | 35.1 | -- | 32.5 | 32.5 | 32.5 | -- | -- | -- | 29.5 | 22.8 |
40 | 1 1/2 | 48.3 | 45 | 42.8 | -- | -- | -- | 40.9 | 40.9 | 40.9 | -- | 38.1 | 38.1 | 38.1 | -- | -- | -- | 34 | 28 |
50 | 2 | 60.3 | 57 | 54.8 | -- | -- | -- | 52.5 | 52.5 | 52.5 | -- | 49.2 | 49.2 | 49.2 | -- | -- | -- | 42.8 | 38.2 |
65 | 2 1/2 | 76.1 | 71.9 | 70 | -- | -- | -- | 65.8 | 65.8 | 65.8 | -- | 62.1 | 62.1 | 62.1 | -- | -- | -- | 57 | 48.1 |
80 | 3 | 88.9 | 84.7 | 82.8 | -- | -- | -- | 77.9 | 77.9 | 77.9 | -- | 73.7 | 73.7 | 73.7 | -- | -- | -- | 66.6 | 58.4 |
90 | 3 1/2 | 101.6 | 97.4 | 95.5 | -- | -- | -- | 90.1 | 90.1 | 90.1 | -- | 85.4 | 85.4 | 85.4 | -- | -- | -- | -- | -- |
100 | 4 | 114.3 | 110.1 | 108.2 | -- | -- | -- | 102.3 | 102.3 | 102.3 | -- | 97.2 | 97.2 | 97.2 | -- | 92 | -- | 87.3 | 80.1 |
125 | 5 | 141.3 | 135.8 | 134.5 | -- | -- | -- | 128.2 | 128.2 | 128.2 | -- | 122.2 | 122.2 | 122.2 | -- | 115.9 | -- | 109.5 | 103.2 |
150 | 6 | 168.3 | 162.8 | 161.5 | -- | -- | -- | 154.1 | 154.1 | 154.1 | -- | 146.4 | 146.4 | 146.4 | -- | 139.8 | -- | 131.8 | 124.4 |
200 | 8 | 219.1 | 213.6 | 211.6 | -- | 206.4 | 205 | 202.7 | 202.7 | 202.7 | 198.5 | 193.7 | 193.7 | 193.7 | 188.9 | 182.6 | 177.9 | 173.1 | 174.6 |
250 | 10 | 273.1 | 266.3 | 264.7 | -- | 260.4 | 257.5 | 254.6 | 254.6 | 254.6 | 247.7 | 247.7 | 247.7 | 242.9 | 236.6 | 230.2 | 222.3 | 215.9 | 222.3 |
300 | 12 | 323.9 | 316 | 314.8 | -- | 311.2 | 307.1 | 304.8 | 304.8 | 303.3 | 295.4 | 298.5 | 298.5 | 288.9 | 281 | 273.1 | 266.7 | 257.3 | 273.1 |
350 | 14 | 355.6 | 347.7 | 346 | 342.9 | 339.8 | 336.5 | -- | 336.5 | 333.3 | 325.4 | -- | 330.2 | 317.5 | 307.9 | 300 | 292.1 | 284.2 | -- |
400 | 16 | 406.4 | 398 | 396.8 | 393.7 | 390.6 | 387.3 | -- | 387.3 | 381 | 373.1 | -- | 381 | 363.5 | 354 | 344.5 | 333.3 | 325.4 | -- |
450 | 18 | 457.2 | 448.8 | 447.6 | 444.5 | 441.4 | 434.9 | -- | 438.1 | 428.7 | 419.1 | -- | 431.8 | 409.5 | 398.5 | 387.3 | 377.9 | 366.7 | -- |
500 | 20 | 508 | 498.4 | 496.9 | 495.3 | 488.9 | 482.6 | -- | 488.9 | 477.8 | 466.8 | -- | 482.6 | 455.6 | 442.9 | 431.8 | 419.1 | 408 | -- |
550 | 22 | 559 | 549.4 | 547.9 | 546.3 | 539.9 | 533.6 | -- | 539.9 | -- | 514.5 | -- | 533.6 | 501.8 | 489.1 | 476.4 | 463.7 | 451 | -- |
600 | 24 | 610 | 598.9 | 597.3 | 597.3 | 590.9 | 581.5 | -- | 590.9 | 575 | 560.8 | -- | 584.6 | 548.1 | 532.2 | 518 | 505.3 | 490.9 | -- |
650 | 26 | 660 | -- | -- | 644.2 | 634.6 | -- | -- | 640.9 | -- | -- | -- | 634.6 | -- | -- | -- | -- | -- | -- |
700 | 28 | 711 | -- | -- | 695.2 | 685.6 | 679.2 | -- | 691.9 | -- | -- | -- | 685.6 | -- | -- | -- | -- | -- | -- |
750 | 30 | 762 | 749.3 | 746.2 | 746.2 | 736.6 | 730.2 | -- | 742.9 | -- | -- | -- | 736.6 | -- | -- | -- | -- | -- | -- |
800 | 32 | 813 | -- | -- | 797.2 | 787.6 | 781.2 | -- | 793.9 | 778 | -- | -- | 787.6 | -- | -- | -- | -- | -- | -- |
850 | 34 | 864 | -- | -- | 848.2 | 838.6 | 832.2 | -- | 844.9 | 825.9 | -- | -- | 838.6 | -- | -- | -- | -- | -- | -- |
900 | 36 | 914 | -- | -- | 898.2 | 888.6 | 882.2 | -- | 894.9 | -- | -- | -- | 888.6 | -- | -- | -- | -- | -- | -- |
Esta es la dimensión para el interior del orificio de la brida del cuello de soldadura, para el tamaño y el dibujo de la brida del cuello de soldadura, consulte Weld Neck Flange Size and Drawing
