¿Qué es una válvula de bola?

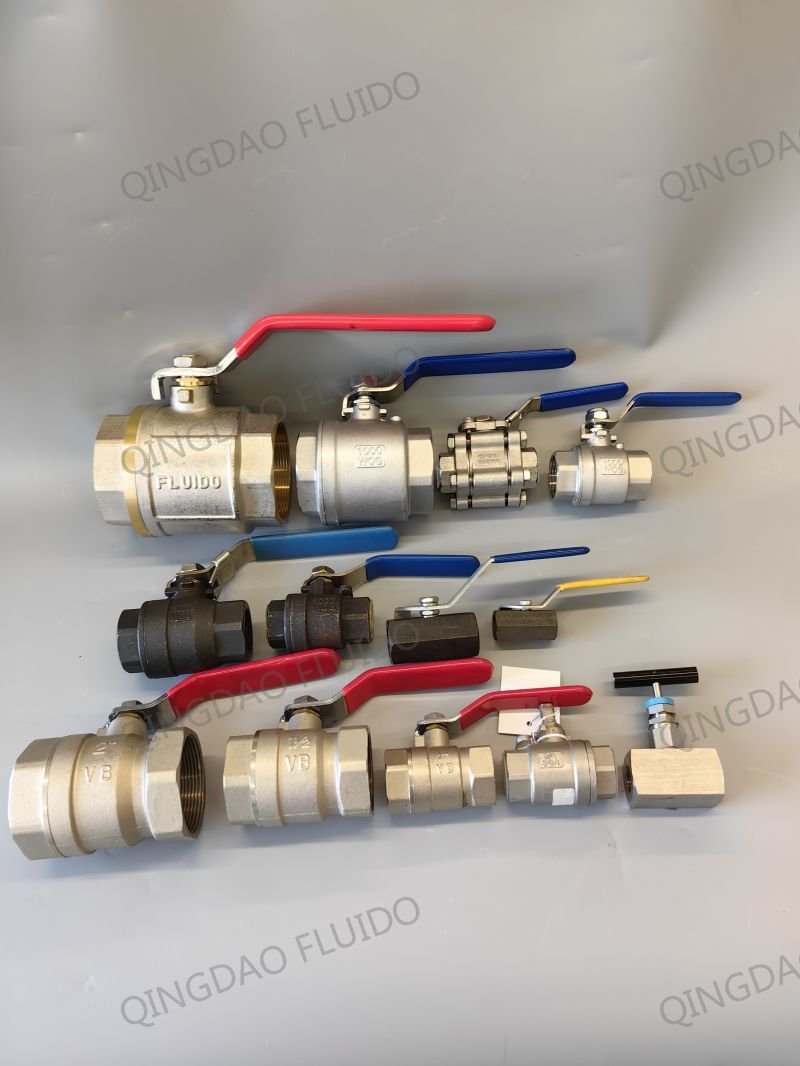

Una válvula de bola es una práctica herramienta de cierre. Controla el flujo de gases, líquidos o vapores en tuberías. Utiliza una bola redonda en su interior. Dos asientos la mantienen firme. Un eje la conecta a una manija o motor que la mueve. Su diseño permite controlar el flujo con precisión. Cuando el orificio de la bola se alinea con la tubería, el fluido fluye a través de ella. Al girarla lateralmente, el flujo se detiene.

¿Qué es una válvula de compuerta?

Una válvula de compuerta es un dispositivo que permite el flujo de fluido o lo bloquea por completo. A diferencia de las válvulas de bola, que giran un cuarto de círculo, las válvulas de compuerta funcionan subiendo o bajando una compuerta o cuña. Son ideales para trabajos que requieren un flujo total o un cierre total.

Válvula de Bola vs. Válvula de Compuerta: Componentes

Partes de la Válvula de Bola

1. Cuerpo de la Válvula: El marco principal que contiene todas las piezas.

2. Bola Rotatoria: Una pieza redonda con un orificio en el centro. Permite el paso del fluido cuando se alinea con la tubería.

3. Vástago: Conecta la bola a las manijas o motores externos.

4. Asientos: Se ubican entre el cuerpo y la bola. Sellan y dan soporte.

5. Fuente de Alimentación: Puede ser una manija manual o motores eléctricos o hidráulicos.

6. Empaquetadura: Impide que el fluido se escape alrededor del vástago.

7. Bonete: Cubre y sujeta el vástago y la empaquetadura.

Componentes de la válvula de compuerta

Las válvulas de compuerta constan de las siguientes partes:

1. Cuerpo de la válvula: Contiene todas las piezas internas.

2. Compuerta/Cuña: Se mueve hacia arriba o hacia abajo para controlar el fluido.

3. Vástago: Conecta la compuerta a controles externos, como volantes.

4. Volante: Permite girar la válvula manualmente.

5. Bonete: Cubre y sujeta las piezas internas.

6. Junta/Sello: Evita fugas.

7. Brida/Extremos roscados: Se conecta a las tuberías.

Válvula de bola vs. válvula de compuerta

1. Funcionamiento

Las válvulas de bola utilizan una bola redonda con un orificio en su interior. La manija o motor gira 90 grados en un sentido para alinear el orificio con la tubería. Esto permite el flujo del fluido. Al girarla 90 grados en el sentido contrario, se bloquea el flujo.

Las válvulas de compuerta funcionan moviendo una compuerta hacia arriba o hacia abajo dentro del cuerpo. Para ello, se utiliza un volante o un vástago roscado. Cuando están completamente abiertas, el fluido fluye libremente. Cuando están cerradas, la compuerta presiona firmemente contra el asiento, deteniendo así el flujo.

2. Diseño y construcción

Las válvulas de bola son excelentes para líquidos. Sellan herméticamente. Las válvulas de compuerta manejan bien tanto líquidos como gases.

3. Condiciones de funcionamiento

Las condiciones de las válvulas de bola dependen del material: acero inoxidable (-40 °C a 220 °C), PVC (-10 °C a 60 °C) y latón (-20 °C a 60 °C).

Las válvulas de compuerta funcionan entre -10 °C y 120 °C. Soportan presiones de hasta 16 bar (232 psi). Esto las hace ideales para instalaciones de baja presión, como tuberías de agua.

4. Material

Material para válvulas de bola

Las válvulas de bola se fabrican con diversos materiales. Se utilizan PVC, latón, bronce, acero inoxidable y cromo para su fabricación. Sin embargo, cada material posee su propia resistencia.

El PVC ofrece flexibilidad y precisión a las secciones. Materiales como el bronce y el latón son resistentes a la corrosión. Son adecuados para sistemas de baja o media presión. Sin embargo, las válvulas de latón son más económicas que las de acero. Son seguras para el agua potable. Las válvulas de bola de acero inoxidable son más robustas que otros materiales. No obstante, el cloro se utiliza en piscinas y refinerías de hidrocarburos.

Material para válvula de compuerta

· Latón: La válvula de compuerta de latón soporta presiones de hasta 16 bar. El latón es muy resistente a la oxidación, lo que lo convierte en una excelente opción para sistemas de gas natural o agua potable. Son más caras que el PVC, pero más económicas que el acero inoxidable.

· Acero inoxidable: Las válvulas de compuerta de acero inoxidable manejan rangos de temperatura y presión más amplios que el latón o el PVC. Se utilizan para líquidos, gases y vapores.

· Bronce: Las válvulas de compuerta de bronce son robustas y resistentes a la oxidación. Funcionan en trabajos de baja presión, como tuberías de agua o líneas de equipos. Soportan presiones de hasta 300 psi (20 bar). Su rango de temperatura es de -20 °C a 150 °C.
