La clasificación de los tipos de bridas. 2021/01/14 21:17:25

EATHU se ha dedicado a la producción de accesorios de tubería con brida durante más de 20 años y tiene una amplia experiencia en productos de accesorios de tubería y brida. La siguiente es la clasificación de los tipos de bridas:

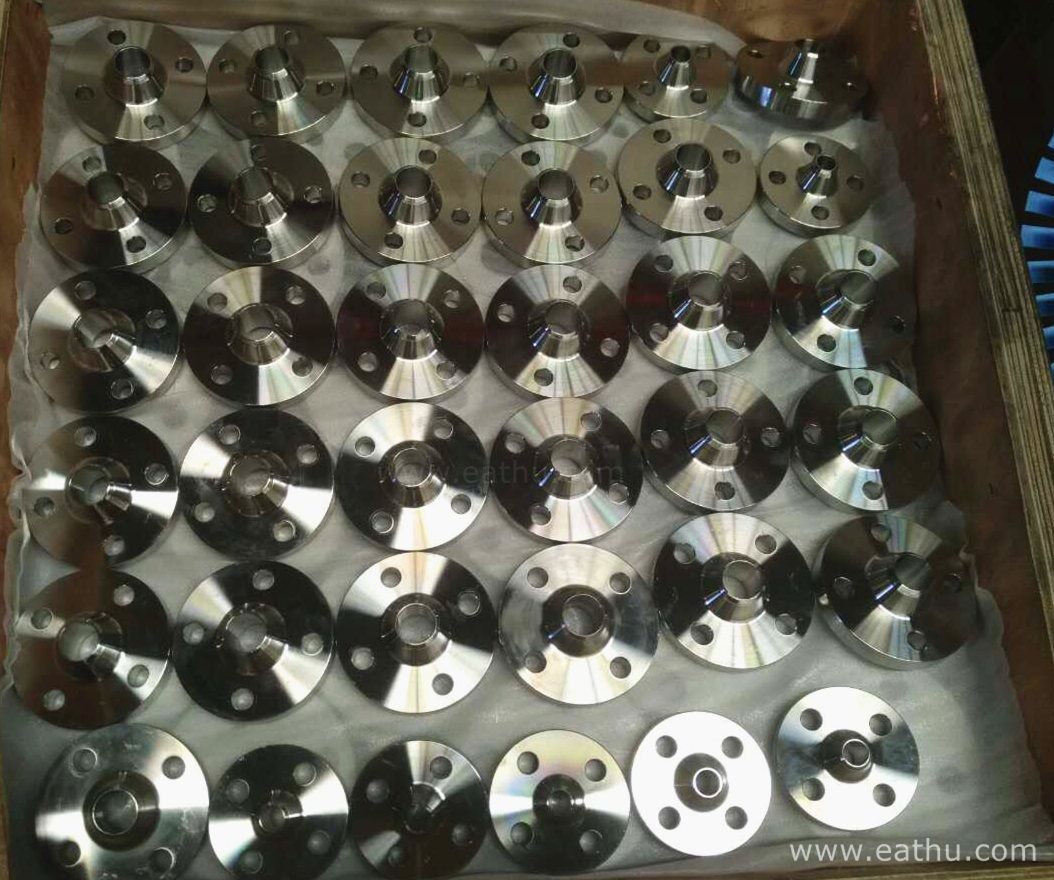

1. Los tipos de bridas se clasifican según el tipo de uso: brida integral, brida roscada, brida para soldar a tope, brida para soldar plana con cuello, brida para soldar por enchufe con cuello, anillo para soldar a tope, brida suelta con cuello, placa plana Brida para soldar, a tope brida suelta de la placa del anillo de soldadura, brida suelta de la placa del anillo de soldadura plana, brida suelta de la placa del anillo con brida, brida ciega.


2. Los tipos de bridas se clasifican de acuerdo con los estándares de la industria química: brida integral (IF), brida roscada (Th), brida de soldadura plana de placa (PL), brida de soldadura a tope con diámetro (WN), brida de soldadura plana con cuello (SO), brida de soldadura de enchufe (SW), brida suelta de anillo de soldadura a tope (PJ / SE), brida suelta de anillo de soldadura plano (PJ / RJ), cubierta de brida de revestimiento (BL (S)), cubierta de brida (BL).


3. Los tipos de bridas se dividen en estándares de la industria petroquímica: brida roscada (PT), brida de soldadura a tope (WN), brida de soldadura plana (SO), brida de soldadura de enchufe (SW), brida suelta (LJ), cubierta de brida (BL).


4. Los tipos de bridas se clasifican según los estándares de la industria mecánica: brida integral, brida de soldadura a tope, brida de soldadura plana de placa, brida suelta de placa de anillo de soldadura a tope, brida suelta de placa de anillo de soldadura plana, brida de brida suelta de placa de anillo de brida, cubierta de brida.


    Bridas planas de acero soldadas: adecuadas para conexiones de tuberías de acero al carbono con una presión nominal que no exceda los 2.5MPa. La superficie de sellado de las bridas soldadas planas se puede hacer en tres tipos: tipos lisos, cóncavos-convexos y machihembrados. Bridas lisas planas soldadas La aplicación es la más grande. Se utiliza principalmente cuando las condiciones medias son relativamente suaves, como aire comprimido no purificado a baja presión, agua en circulación a baja presión, y su ventaja es que el precio es relativamente económico;


    Bridas de acero para soldadura a tope: se utilizan para la soldadura a tope de bridas y tuberías. Tiene una estructura razonable, alta resistencia y rigidez, puede soportar altas temperaturas y presiones, flexiones repetidas y fluctuaciones de temperatura, y tiene un sellado confiable. La presión nominal es de 0.25 ~ 2.5MPa. La brida de soldadura a tope adopta una superficie de sellado cóncava y convexa.


    Brida de soldadura por enchufe: comúnmente utilizada en tuberías con PN≤10.0MPa y DN≤40;

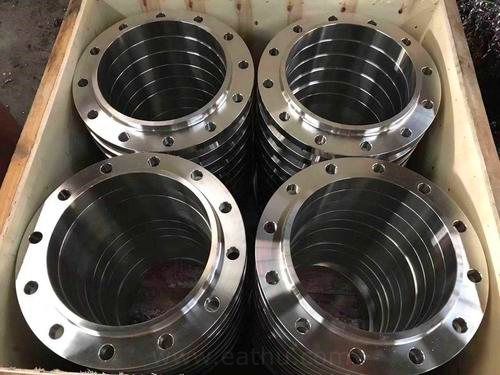

    Bridas sueltas: las bridas sueltas se conocen comúnmente como bridas sueltas, bridas sueltas de anillo sub-soldado, bridas sueltas con bridas y bridas sueltas soldadas a tope. Se utilizan comúnmente para temperatura media y la presión no es alta y el medio es corrosivo Situación más fuerte. Cuando el medio es altamente corrosivo, la parte de la brida que entra en contacto con el medio (niple de brida) está hecha de materiales de alta calidad resistentes a la corrosión, como acero inoxidable, y el exterior está sujeto con materiales de baja calidad, como anillos de brida de acero al carbono. Para lograr el sellado;


    Brida integral: la brida a menudo se integra con equipos, tuberías, accesorios, válvulas, etc. Este tipo se usa comúnmente en equipos y válvulas.



ASME B16.5   Pipe Flanges and Flanged Fittings: NPS 1/2 through NPS 24

ASME B16.47  Large Diameter Steel Flanges: NPS 26 Through NPS 60

ASME B16.48  Line blanks

ASME B16.36  Orifice Flanges

MSS SP-6 Standard Finishes for Contact Faces of Pipe Flanges and Connecting-End Flanges of Valves and Fittings

ASME B16.20  Metallic Gaskets for Pipe Flanges: Ring-Joint, Spiral-Wound, and Jacketed

ASME B16.21  Nonmetallic Flat Gaskets for Pipe Flanges

ASME B18.2.1  Square and Hex Bolts and Screws, (Inch Series)

ASME B18.2.2  Square And Hex Nuts (inch Series)

ASTM A193  Standard Specification for Alloy-Steel and Stainless Steel Bolting for High Temperature or High Pressure Service and Other Special Purpose Applications

ASTM A194  Standard Specification for Carbon and Alloy Steel Nuts for Bolts for High Pressure or High Temperature Service, or Both


EN 1092 Flanges and their joints — Circular flanges for pipes,valves, fittings and accessories, PN designated —

Part 1: Steel flanges;

Part 2: Cast iron flanges;

Part 3: Copper alloy flanges;

Part 4: Aluminium alloy flanges.


GB/T 9112-2010 Types and parameters for steel pipe flanges

GB/T 9113-2010 Integral steel pipe flanges

GB/T 9114-2010 Hubbed screwed steel pipe flanges

GB/T 9115-2010 Steel pipe welding neck flanges

GB/T 9116-2010 Hubbed slip-on-welding steel pipe flanges

GB/T 9117-2010 Hubbed socket welding steel pipe flanges

GB/T 9118-2010 Loose hubbed steel pipe flanges with welding neck collor

GB/T 9119-2010 Slip-on-welding plate steel pipe flanges

GB/T 9120-2010 Loose plate steel pipe flanges with weld-neck collar and with weld ring neck

GB/T 9121-2010 Loose plate steel pipe flanges with weld-on collar

GB/T 9122-2010 Loose plate steel pipe flanges with lapped pipe end and pressed collar with long neck

GB/T 9123-2010 Steel pipe blank flanges

GB/T 9124-2010 Specification for steel pipe flanges

GB/T 13402-2010 Large diameter steel pipe flanges


HG/20592-2009 Steel pipe flanges(PN designated)

HG/20615-2009 Steel pipe flanges(Class designated)

HG/20623-2009 Large Diameter Steel pipe flanges(Class designated)


In use, the type of flange is selected according to the needs of pipeline construction. The most commonly used are slip on flanges and weld neck flanges. If you have any questions about the choice of flange type, you can contact EATHU for technical consultation.


For download the flange standard PDF format, please check from eathu website: www.eathu.com  .
