Inspección de accesorios de tuberías soldadas a tope

Inspección de accesorios de tuberías soldadas a tope: pasos, normas, y la información del informe de inspección

Introducción

Los accesorios de tubos soldados a tope son tubos de conexión y otros componentes, lo que permite el transporte eficiente de fluidos y gases. Sin embargo, como con cualquier otro componente mecánico, los accesorios de tuberías soldadas a tope deben ser inspecpara asegurar su calidad, seguridad y confiabilidad. Este artículo discutirá la inspección de los accesorios de tubos soldados a tope, incluyendo los pasos involucrados, las normas utilizadas, y la información del informe de inspección.

Paso 1: inspección de materiales

El primer paso en la inspección de accesorios de tubos soldados a tope es la inspección del material. Esto implica verificar que el material utilizado para fabricar los accesorios cumple los requisitos especificados. Los materiales utilizados para los accesorios de tubos soldados son típicamente de acero al carbono ASTM A234, acero inoxidable 304 o 316, y acero de aleación serie F. La inspección del material implica la comprobación de la composición química, las propiedades mecánicas y la microestructura del material. La inspección de materiales se realiza de acuerdo con la norma ASTM B16.9.

Descargue la norma de material ASTM A234 aquí.

Paso 2: inspección Dimensional

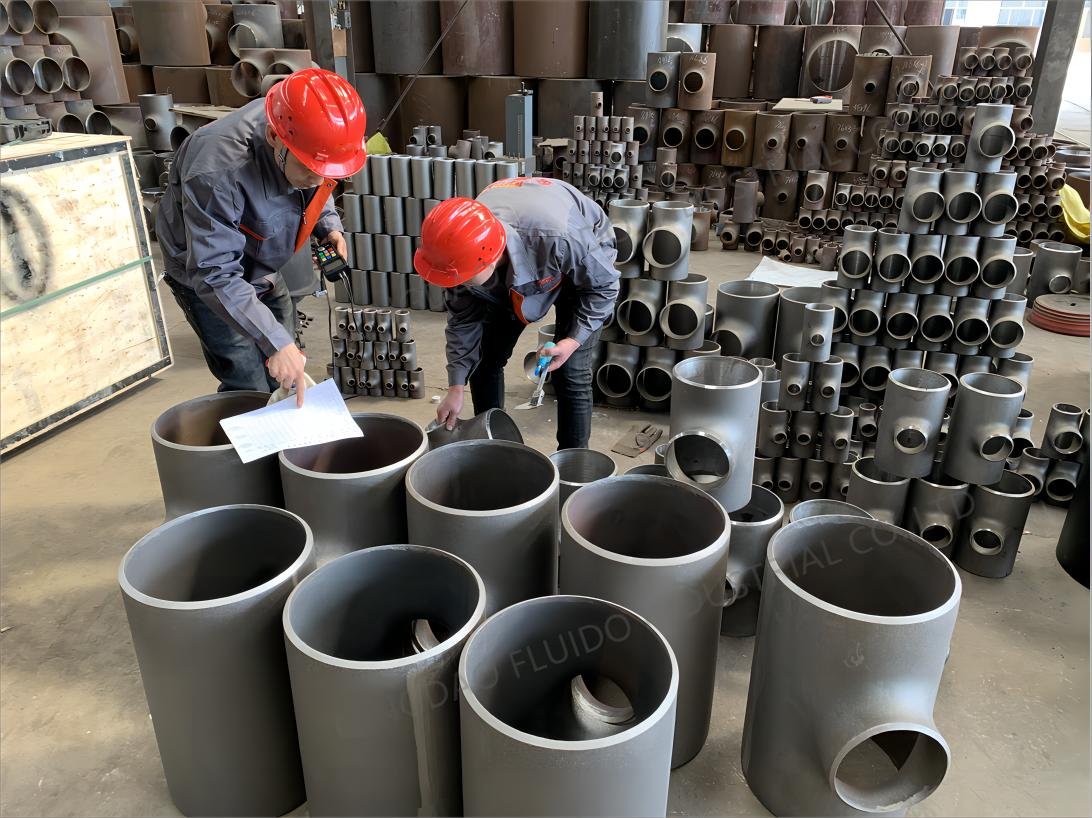

El segundo paso en la inspección de accesorios de tubos soldados a tope es la inspección dimensional. Esto implica verificar que los accesorios cumplan con las dimensiones especificadas. Las dimensiones de los accesorios incluyen el diámetro, el grosor de la pared, la longitud y el ángulo de la curva. La inspección dimensional se realiza utilizando instrumentos especializados como calibradores, micrómetros y medidores. La inspección dimensional se realiza de acuerdo con la norma ASTM B16.9 o norma DIN.

Descargue la norma ASTM B16.9 y la DIN 2617 desde aquí.

Paso 3: prueba de presión

El tercer paso en la inspección de accesorios de tubersola tope es la prueba de presión. Esto implica verificar que los accesorios pueden soportar la presión especificada sin fugas o fallas. La prueba de presión se realiza utilizando equipos de prueba de presión hidráulica o neumática. Las pruebas de presión se realizan de acuerdo con la norma ASTM B16.9.

Por favor, póngase en contacto con Qingdao Fluido.

Normas utilizadas para la inspección

La inspección de los accesorios de tubos soldados a tope se realiza de acuerdo con la norma ASTM B16.9. Esta norma proporciona las directrices para la fabricación, inspección y prueba de acero forjado y accesorios de acero forjado. La norma cubre las dimensiones, tolerancias, materiales y requisitos de prueba para accesorios de tubos soldados a tope.

QINGDAO FLUIDO se ha dedicado a la industria de montaje de tuberías durante más de veinte años, por favor contáctenos si tiene alguna pregunta acerca de la inspección de montaje de tuberías soldadas a tope.

Informe de inspección

El informe de inspección para accesorios de tubersola tope tiene los siguientes contenidos principales: Recuento de cantidades (normalmente solicitado por el cliente), ensayos de materiales (normalmente realizados inspeccionando la lista de materiales del molino de tubos, incluyendo la composición química y las propiedades mecánicas de los materiales utilizados en los accesorios), datos de inspección dimensional (inspección de cada dimensión de los accesorios de tubos soldados con butt y comparación con las tolerancias especificadas en la norma B16.9), ensayos de presión o informe de ensayo de rotura (normalmente los requisitos especiales de la parte de ingeniería).

conclusión

La inspección de accesorios de tuberías soldadas a tope es un proceso esencial que asegura la calidad, seguridad y confiabilidad de los sistemas de tuberías. La inspección consiste en verificar que el material utilizado para los accesorios cumple los requisitos especificados, que los accesorios cumplen las dimensiones especificadas y que los accesorios pueden soportar la presión especificada sin fugas o fallas. La inspección se realiza de acuerdo con la norma ASTM B16.9, que proporciona las directrices para la fabricación, inspección y prueba de acero forjado y accesorios de acero forjado. La inspección requiere que ciertos datos sean recogidos y registrados, incluyendo los informes de prueba de materiales, los registros de tratamiento térmico, los informes de inspección dimensional, y los informes de prueba de presión.
