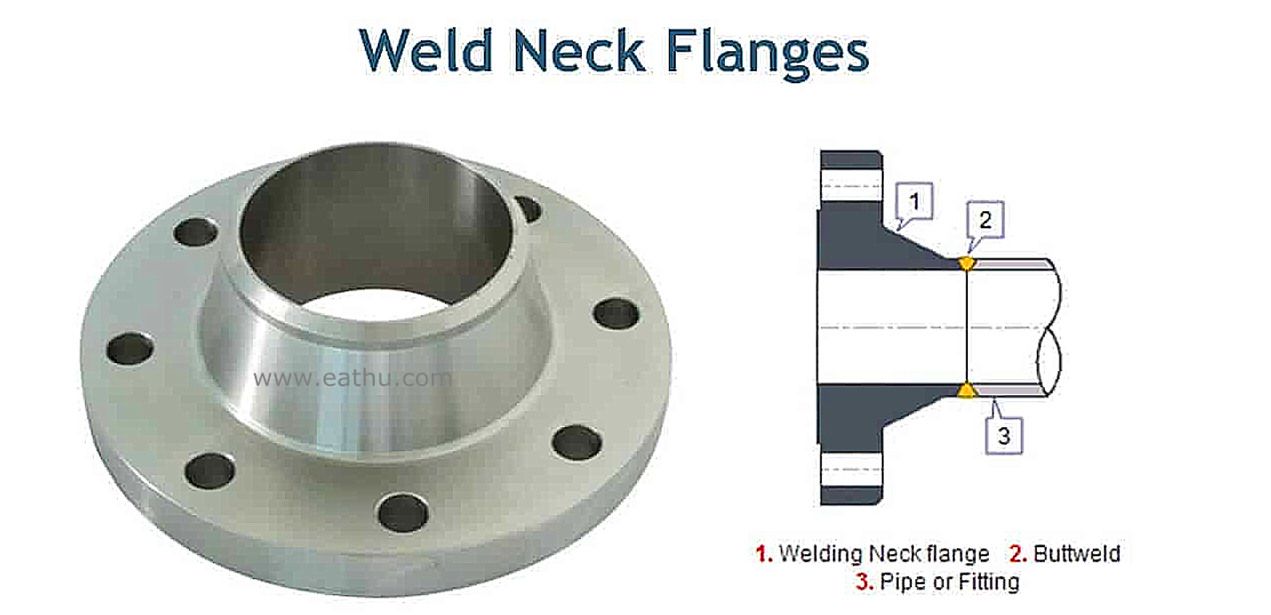

Tabla de dimensiones y pesos para brida con cuello de soldadura ASME / ANSI B16.5 Clase 600
| Tubo | Brida | Centro | Cara elevada | Plantilla de perforación | Aprox. Peso | |||||||
| Norm. | O D | D | J | b | h | a | m | g | Number | l | k | ≈ |
| size | in. | in. | in. | in. | in. | in. | in. | in. | in. | in. | Pounds | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | Kgs | ||
| 1/2" | 0,84 | 3,75 | 0,56 | 2,06 | 0,84 | 1,50 | 1,38 | 4 | 0,62 | 2,62 | 1,9 | |
| 21,3 | 95,2 | 14,2 | 52,3 | 21,3 | 38,1 | 35,1 | 15,7 | 66,5 | 0,87 | |||
| 3/4" | 1,05 | 4,62 | 0,62 | 2,25 | 1,05 | 1,88 | 1,69 | 4 | 0,75 | 3,25 | 3,2 | |
| 26,7 | 117,3 | 15,7 | 57,2 | 26,7 | 47,7 | 42,9 | 19,1 | 82,6 | 1,45 | |||
| 1" | 1,315 | 4,88 | 0,69 | 2,44 | 1,32 | 2,12 | 2,00 | 4 | 0,75 | 3,50 | 3,9 | |
| 33,4 | 123,9 | 17,5 | 62,0 | 33,5 | 53,8 | 50,8 | 19,1 | 88,9 | 1,76 | |||
| 1 1/4" | 1,66 | 5,25 | 0,81 | 2,62 | 1,66 | 2,50 | 2,50 | 4 | 0,75 | 3,88 | 5,5 | |
| 42,2 | 133,3 | 15,7 | 66,5 | 42,2 | 63,5 | 63,5 | 19,1 | 98,6 | 2,49 | |||
| 1 1/2" | 1,90 | 6,12 | 0,88 | 2,75 | 1,90 | 2,75 | 2,88 | 4 | 0,88 | 4,50 | 7,7 | |
| 48,3 | 155,4 | 22,4 | 69,9 | 48,3 | 69,8 | 73,2 | 22,4 | 114,3 | 3,49 | |||
| 2" | 2,375 | 6,50 | 1,00 | 2,88 | 2,38 | 3,31 | 3,62 | 8 | 0,75 | 5,00 | 9,6 | |
| 60,3 | 165,1 | 25,4 | 73,2 | 60,5 | 84,0 | 91,9 | 19,1 | 127,0 | 4,36 | |||
| 2 1/2" | 2,875 | 7,50 | 1,12 | 3,12 | 2,88 | 3,94 | 4,12 | 8 | 0,88 | 5,88 | 14,2 | |
| 73,0 | 190,5 | 28,4 | 79,2 | 73,2 | 100,0 | 104,6 | 22,4 | 149,4 | 6,43 | |||
| 3" | 3,50 | 8,25 | 1,25 | 3,25 | 3,50 | 4,62 | 5,00 | 8 | 0,88 | 6,62 | 18,8 | |
| 88,9 | 209,5 | 31,8 | 82,6 | 88,9 | 117,3 | 127,0 | 22,4 | 168,1 | 8,53 | |||
| 3 1/2" | 4,00 | 9,00 | 1,38 | 3,38 | 4,00 | 5,25 | 5,50 | 8 | 1,00 | 7,25 | 23,6 | |
| 101,6 | 228,6 | 35,1 | 85,9 | 101,6 | 133,4 | 139,7 | 25,4 | 184,2 | 10,7 | |||
| 4" | 4,50 | 10,00 | 1,50 | 4,00 | 4,50 | 6,00 | 6,19 | 8 | 1,00 | 8,50 | 38,3 | |
| 114,3 | 273,1 | 38,1 | 101,6 | 114,3 | 152,4 | 157,2 | 25,4 | 215,9 | 17,4 | |||
| 5" | 5,563 | 13,00 | 1,75 | 4,50 | 5,56 | 7,44 | 7,31 | 8 | 1,12 | 10,50 | 64,3 | |
| 141,3 | 330,2 | 44,5 | 114,3 | 141,2 | 189,0 | 185,7 | 28,4 | 266,7 | 29,2 | |||
| 6" | 6,625 | 14,00 | 1,88 | 4,62 | 6,63 | 8,75 | 8,50 | 12 | 1,12 | 11,50 | 76,9 | |
| 168,3 | 355,6 | 47,8 | 117,3 | 168,4 | 222,3 | 215,9 | 28,4 | 292,1 | 34,9 | |||
| 8" | 8,625 | 16,50 | 2,19 | 5,25 | 8,63 | 10,75 | 10,62 | 12 | 1,25 | 13,75 | 119 | |
| 219,1 | 419,1 | 55,6 | 133,4 | 219,2 | 273,1 | 269,7 | 31,8 | 349,3 | 53,9 | |||
| 10" | 10,75 | 20,00 | 2,50 | 6,00 | 10,75 | 13,50 | 12,75 | 16 | 1,38 | 17,00 | 191 | |
| 273 | 508,0 | 63,5 | 152,4 | 273,1 | 342,9 | 323,9 | 35,1 | 431,8 | 86,5 | |||
| 12" | 12,75 | 22,00 | 2,62 | 6,12 | 12,75 | 15,75 | 15,00 | 20 | 1,38 | 19,25 | 227 | |
| 323,8 | 558,8 | 66,5 | 155,4 | 323,8 | 400,1 | 381,0 | 35,1 | 489,0 | 103 | |||
| 14" | 14,0 | 23,75 | 2,75 | 6,50 | 14,00 | 17,00 | 16,25 | 20 | 1,50 | 20,75 | 269 | |
| 355,6 | 603,3 | 69,9 | 165,1 | 355,6 | 431,8 | 412,8 | 38,1 | 527,1 | 122 | |||
| 16" | 16,0 | 27,00 | 3,00 | 7,00 | 16,00 | 19,50 | 18,50 | 20 | 1,62 | 23,75 | 374 | |
| 406,4 | 685,8 | 76,2 | 177,8 | 406,4 | 495,3 | 469,9 | 41,1 | 603,3 | 170 | |||
| 18" | 18,0 | 29,25 | 3,25 | 7,25 | 18,00 | 21,50 | 21,00 | 20 | 1,75 | 25,75 | 449 | |
| 457,2 | 743,0 | 82,6 | 184,2 | 457,2 | 546,1 | 533,4 | 44,5 | 654,1 | 204 | |||
| 20" | 20,0 | 32,00 | 3,50 | 7,50 | 20,00 | 24,00 | 23,00 | 24 | 1,75 | 28,50 | 560 | |
| 508 | 812,8 | 88,9 | 190,5 | 508,0 | 609,6 | 584,2 | 44,5 | 723,9 | 254 | |||
| 24" | 24,0 | 37,00 | 4,00 | 8,00 | 24,00 | 28,25 | 27,25 | 24 | 2,00 | 33,00 | 789 | |
| 609,6 | 939,8 | 101,6 | 203,2 | 609,6 | 717,6 | 692,2 | 50,8 | 838,2 | 358 | |||
Para el material y la presión de trabajo, como 150psi, 300psi, 400psi, 600psi, 900psi, 1500psi, 2500psi, consulte desdeWeld neck Flange
