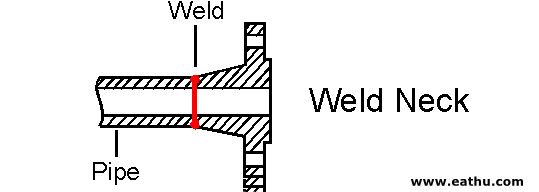

Tabla de dimensiones y peso para brida con cuello de soldadura ASME / ANSI B16.5 Clase 1500
| Pipe | Flange | Hub | Raised | Drilling Template | Approx. | |||||||
| Face | Weight | |||||||||||
| Norm. | O D | D | J | b | h | a | m | g | Number | l | k | ≈ |
| size | in. | in. | in. | in. | in. | in. | in. | in. | in. | in. | Pounds | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | Kgs | ||
| 1/2" | 0,84 | 4,75 | specified by purchasers. | 0,88 | 2,38 | 0,84 | 1,50 | 1,38 | 4 | 0,88 | 3,25 | 4,1 |
| 21,3 | 120,6 | 22,3 | 60,4 | 21,3 | 38,1 | 35,0 | 22,3 | 82,5 | 1,87 | |||
| 3/4" | 1,05 | 5,12 | 1,00 | 2,75 | 1,05 | 1,75 | 1,69 | 4 | 0,88 | 3,50 | 5,6 | |
| 26,7 | 130,0 | 25,4 | 69,8 | 26,7 | 44,5 | 42,9 | 22,3 | 88,9 | 2,56 | |||
| 1" | 1,32 | 5,88 | 1,12 | 2,88 | 1,32 | 2,06 | 2,00 | 4 | 1,00 | 4,00 | 8,2 | |
| 33,4 | 149,3 | 28,4 | 73,1 | 33,4 | 52,3 | 50,8 | 25,4 | 101,6 | 3,74 | |||
| 1 1/4" | 1,66 | 6,25 | 1,12 | 2,88 | 1,66 | 2,50 | 2,50 | 4 | 1,00 | 4,38 | 9,5 | |
| 42,2 | 158,7 | 28,4 | 73,1 | 42,2 | 63,5 | 63,5 | 25,4 | 111,2 | 4,33 | |||
| 1 1/2" | 1,90 | 7,00 | 1,25 | 3,25 | 1,90 | 2,75 | 2,88 | 4 | 1,12 | 4,88 | 13,1 | |
| 48,3 | 177,8 | 31,7 | 82,5 | 48,3 | 69,8 | 73,1 | 28,4 | 123,9 | 5,94 | |||
| 2" | 2,38 | 8,50 | 1,50 | 4,00 | 2,38 | 4,12 | 3,62 | 8 | 1,00 | 6,50 | 23,8 | |
| 60,3 | 215,9 | 38,1 | 101,6 | 60,3 | 104,6 | 91,9 | 25,4 | 165,1 | 10,8 | |||
| 2 1/2" | 2,88 | 9,62 | 1,62 | 4,12 | 2,88 | 4,88 | 4,12 | 8 | 1,12 | 7,50 | 33,0 | |
| 73,0 | 244,3 | 41,1 | 104,6 | 73,0 | 123,9 | 104,6 | 28,4 | 190,5 | 15,0 | |||
| 3" | 3,50 | 10,50 | 1,88 | 4,62 | 3,50 | 5,25 | 5,00 | 8 | 1,25 | 8,00 | 43,8 | |
| 88,9 | 266,7 | 47,7 | 117,3 | 88,9 | 133,3 | 127,0 | 31,7 | 203,2 | 19,9 | |||
| 4" | 4,50 | 12,25 | 2,12 | 4,88 | 4,50 | 6,38 | 6,19 | 8 | 1,38 | 9,50 | 65,9 | |
| 114 | 311,1 | 53,8 | 123,9 | 114,3 | 162,0 | 157,2 | 35,0 | 241,3 | 29,9 | |||
| 5" | 5,563 | 14,75 | 2,88 | 6,12 | 5,56 | 7,75 | 7,31 | 8 | 1,62 | 11,50 | 122 | |
| 141,3 | 374,6 | 73,1 | 155,4 | 141,2 | 196,8 | 185,6 | 41,1 | 292,1 | 55,4 | |||
| 6" | 6,625 | 15,50 | 3,25 | 6,75 | 6,63 | 9,00 | 8,50 | 12 | 1,50 | 12,50 | 151 | |
| 168,3 | 393,7 | 82,5 | 171,4 | 168,4 | 228,6 | 215,9 | 38,1 | 317,5 | 68,4 | |||
| 8" | 8,625 | 19,00 | 3,62 | 8,38 | 8,63 | 11,50 | 10,62 | 12 | 1,75 | 15,50 | 258 | |
| 219,1 | 482,6 | 91,9 | 212,8 | 219,2 | 292,1 | 269,7 | 44,4 | 393,7 | 117 | |||
| 10" | 10,75 | 23,00 | 4,25 | 10,00 | 10,75 | 14,50 | 12,75 | 12 | 2,00 | 19,00 | 427 | |
| 273 | 584,2 | 107,9 | 254,0 | 273 | 368,3 | 323,8 | 50,8 | 482,6 | 194 | |||
| 12" | 12,75 | 26,50 | 4,88 | 11,12 | 12,75 | 17,75 | 15,00 | 16 | 21,2 | 22,50 | 634 | |
| 323,8 | 673,1 | 123,9 | 282,4 | 323,8 | 450,8 | 381,0 | 53,8 | 571,5 | 288 | |||
| 14" | 14,0 | 29,50 | 5,25 | 11,75 | 14,00 | 19,50 | 16,25 | 16 | 2,38 | 25,00 | 837 | |
| 355,6 | 749,3 | 133,3 | 298,4 | 355,6 | 495,3 | 412,7 | 60,4 | 635,0 | 380 | |||
| 16" | 16,0 | 32,50 | 5,75 | 12,25 | 16,00 | 21,75 | 18,50 | 16 | 2,62 | 27,75 | 1068 | |
| 406,4 | 825,5 | 146,0 | 311,1 | 406,4 | 552,4 | 469,9 | 66,5 | 704,8 | 485 | |||
| 18" | 18,0 | 36,00 | 6,38 | 12,88 | 18,00 | 23,50 | 21,00 | 16 | 2,88 | 30,50 | 1419 | |
| 457,2 | 914,4 | 162,0 | 327,1 | 457,2 | 596,9 | 533,4 | 73,1 | 774,7 | 644 | |||
| 20" | 20,0 | 38,75 | 7,00 | 14,00 | 20,00 | 25,25 | 23,00 | 16 | 3,12 | 32,75 | 1707 | |
| 508 | 984,2 | 177,8 | 355,6 | 508 | 641,3 | 584,2 | 79,2 | 831,8 | 775 | |||
| 24" | 24,0 | 46,00 | 8,00 | 16,00 | 24,00 | 30,00 | 27,25 | 16 | 3,62 | 39,00 | 2714 | |
| 609,6 | 1168,4 | 203,2 | 406,4 | 609,6 | 762,0 | 692,1 | 91,9 | 990,6 | 1232 | |||
Para el material y la presión de trabajo, como 150psi, 300psi, 400psi, 600psi, 900psi, 1500psi, 2500psi, consulte desde Weld neck Flange
