Diferencias entre la válvula de bola flotante y la válvula de bola de muñón 2019/11/05 22:52:00

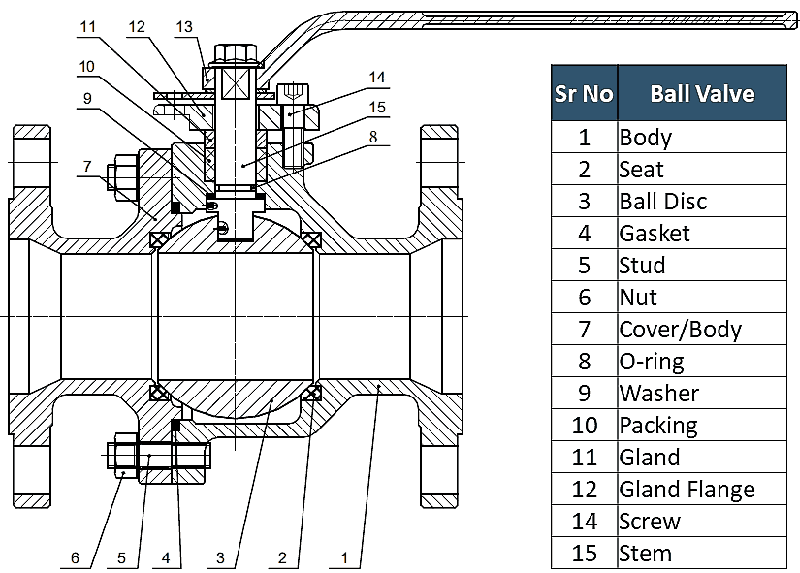

Los componentes principales de una válvula de bola incluyen:


Cuerpo de la válvula: recipiente a presión que contiene los componentes necesarios para controlar o cerrar el flujo a través de una tubería. Está diseñado para conectar dos o más secciones de tubería entre sí.


Bola: una esfera con una trayectoria de flujo (agujero o túnel) a través del centro y un punto de conexión para que un eje la gire.


Asientos: discos redondos en forma de rosquilla que forman un sello entre el cuerpo y la bola.


Vástago: un eje que conecta la bola interna con el exterior de la válvula para facilitar la rotación de la bola.


Empaquetadura: sellos flexibles que se ajustan alrededor del eje y evitan que los medios que viajan a través de la válvula escapen al exterior.


Bonete: la parte del cuerpo de la válvula que aloja el vástago y la empaquetadura.


Operador o actuador: un dispositivo externo diseñado para girar el vástago de la válvula. Puede ser una palanca, un engranaje, un engranaje accionado por motor (actuador eléctrico) o un actuador neumático / hidráulico.

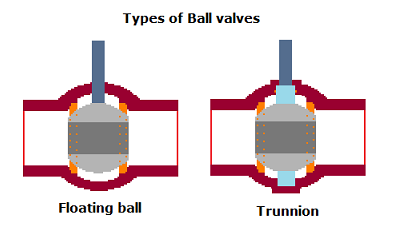

Diseño de bola

El diseño más común es el "diseño de bola flotante". La bola está suspendida en el medio y mantenida en su lugar por dos anillos de sellado. Algunas válvulas de alta calidad tienen un "diseño de bola de muñón". La bola se apoya en la parte superior e inferior para reducir la carga en los asientos de la válvula.


Flotante: la mayoría de las válvulas de bola tienen una bola flotante. La bola está soportada por los asientos de las válvulas.


Muñón: las válvulas con diámetros grandes y altas presiones de funcionamiento (por ejemplo, DN> 100 mm y 30 bar) suelen tener un diseño de muñón. La bola se apoya en la parte inferior y superior para reducir la carga en los anillos del asiento. El par de funcionamiento es generalmente más bajo para las válvulas de muñón.


El agujero a través de la bola puede tener diferentes perfiles, como un paso total, un paso reducido o en forma de V.


Paso reducido: la mayoría de las válvulas de bola tienen un paso reducido. Como resultado, la válvula de bola introduce pérdidas por fricción en el sistema. Estas pérdidas son todavía relativamente pequeñas en comparación con otros tipos de válvulas. Las válvulas de bola de una pieza son casi siempre de diámetro reducido.


Paso total: las válvulas de paso total tienen el mismo diámetro que la tubería. La ventaja es que no hay pérdidas adicionales por fricción y que el sistema es mecánicamente más fácil de limpiar (raspado). La desventaja es que la bola y la carcasa son más grandes que una válvula de bola estándar con diámetro reducido. Por tanto, el coste es ligeramente superior y para muchas aplicaciones no es necesario.


En forma de V: el orificio de la bola o el asiento de la válvula tiene un perfil en forma de "V". Como resultado, el caudal deseado se puede controlar con mayor precisión girando la bola. Optimizando el perfil, se puede alcanzar una característica de flujo lineal.


¿Cuáles son las diferencias entre la válvula de bola flotante y la válvula de bola de muñón? Hay 5 puntos principales.


1.apariencia

La válvula de bola flotante y la válvula de bola de muñón son fáciles de distinguir en apariencia. Si el cuerpo de la válvula tiene un eje fijo en la parte inferior, debe ser la válvula de bola de muñón.


Si el cuerpo de la válvula de bola tiene un dispositivo para inyectar grasa, básicamente es una válvula de bola de muñón, pero si no hay un dispositivo de inyección, ¿podemos decir que debe ser una válvula de bola flotante? Esto es incorrecto, porque los tamaños pequeños, como las válvulas de bola de muñón de 2 "150LB, tampoco suelen llenarse con un dispositivo de inyección.


2. Superficie de sellado

Como la bola de la válvula de bola flotante está flotando, bajo la presión del medio, la bola flotante se moverá contra el asiento corriente abajo., Por lo que el sello de la válvula de bola flotante pertenece al sello de un solo lado. la válvula de bola del muñón no se puede mover, por lo que los dos lados de la válvula de bola del muñón deben estar sellados.

Dado que el principio de sellado es diferente, los requisitos de las dos válvulas de bola en el material de la superficie de sellado son diferentes, especialmente la superficie de sellado de la válvula de bola flotante debe poder soportar la presión causada por la bola flotante.


3. Principio de funcionamiento

La válvula de bola flotante solo tiene un vástago superior y la bola puede tener un ligero desplazamiento, por lo que se llama válvula de bola flotante.La bola de la válvula de bola del muñón tiene otro vástago en la parte inferior para fijar la posición de la bola, por lo que la bola no puede moverse.


El sellado de la válvula de bola flotante se realiza mediante la presión del medio, cuando la válvula de bola está cerrada, la bola flotante se presiona contra la superficie de sellado bajo la acción de la presión para realizar el sellado. La bola no produce desplazamiento, pero los asientos flotantes se moverán y presionarán contra la bola bajo la acción de la presión del medio para realizar el sellado.


4. Aplicación

La válvula de bola flotante es adecuada para presión media y baja y generalmente tiene un diámetro pequeño. La válvula de bola de muñón se puede usar en condiciones de alta presión y el tamaño puede ser de hasta 60 pulgadas.

La válvula de bola de muñón es una especie de válvula de doble bloqueo y purga (DBB), mientras que la válvula de bola flotante solo sella el lado de aguas abajo. La válvula de bola de muñón puede bloquear los medios tanto aguas arriba como aguas abajo. Y cuando la presión en la cavidad central es mayor que la fuerza del resorte del asiento, el asiento se abrirá para liberar la presión dentro de la cámara y garantizar la seguridad.


5.Características

En el caso de las válvulas de bola flotante, las válvulas de bola de muñón se suelen utilizar durante más tiempo, tienen un tamaño más pequeño y son más fáciles de operar.

La válvula de bola de muñón también tiene la función de liberación automática de presión, cuando la temperatura media en la válvula aumenta y causa un aumento anormal de presión, la válvula de bola de muñón puede liberar automáticamente la presión sin una válvula de alivio. producción industrial.
