Cuáles son las diferencias clave entre las válvulas de mariposa y las válvulas de retención?

Las válvulas de mariposa y las válvulas de retención son dos tipos de válvulas comunes utilizadas en sistemas de tuberías, pero sirven para propósitos fundamentalmente diferentes. Aquí están sus diferencias clave:

1. Función Principal:

• Válvula de Mariposa: Es una válvula de regulación y cierre. Su función principal es iniciar, detener y regular el flujo de fluido (líquido o gas) en una tubería. Actúa como un grifo o una llave de paso, abriéndose, cerrándose o estrangulando el flujo según la posición de su disco giratorio.

• Válvula de Retención (Check Valve): Es una válvula unidireccional o de no retorno. Su función principal es permitir el flujo en una sola dirección y prevenir automáticamente el flujo inverso (contraflujo). No se utiliza para regular o detener el flujo activamente; funciona automáticamente en función de la dirección y presión del fluido.

2. Mecanismo de Operación:

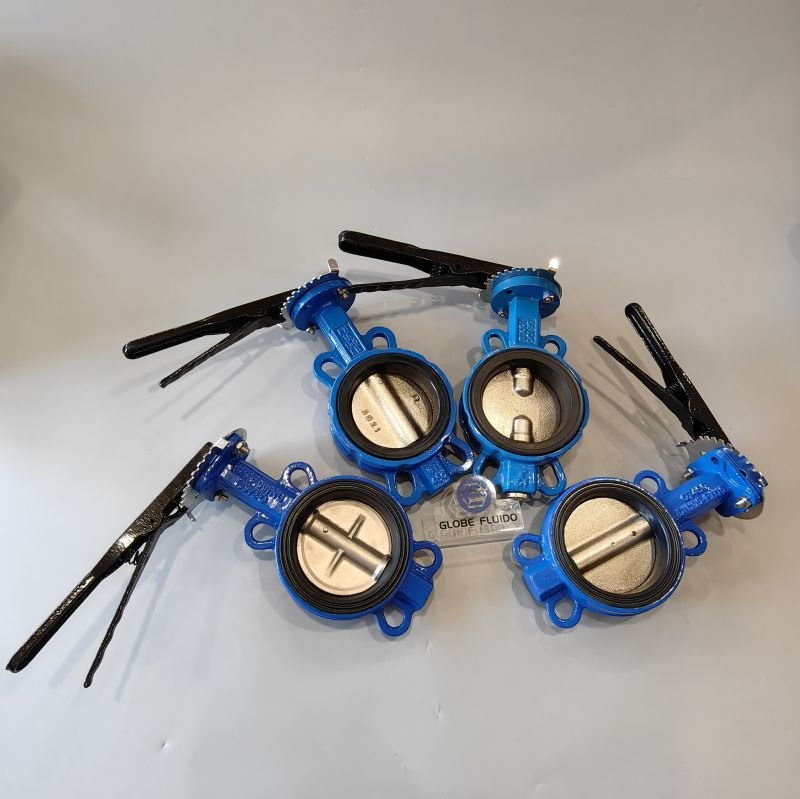

• Válvula de Mariposa: Consiste en un disco circular montado sobre un eje. Gira 90 grados dentro del cuerpo de la válvula. Cuando el disco está paralelo al flujo, la válvula está abierta. Cuando está perpendicular, está cerrada. Las posiciones intermedias permiten la regulación. Se opera manualmente (con palanca, volante o engranajes) o de forma automatizada (actuador eléctrico, neumático o hidráulico).

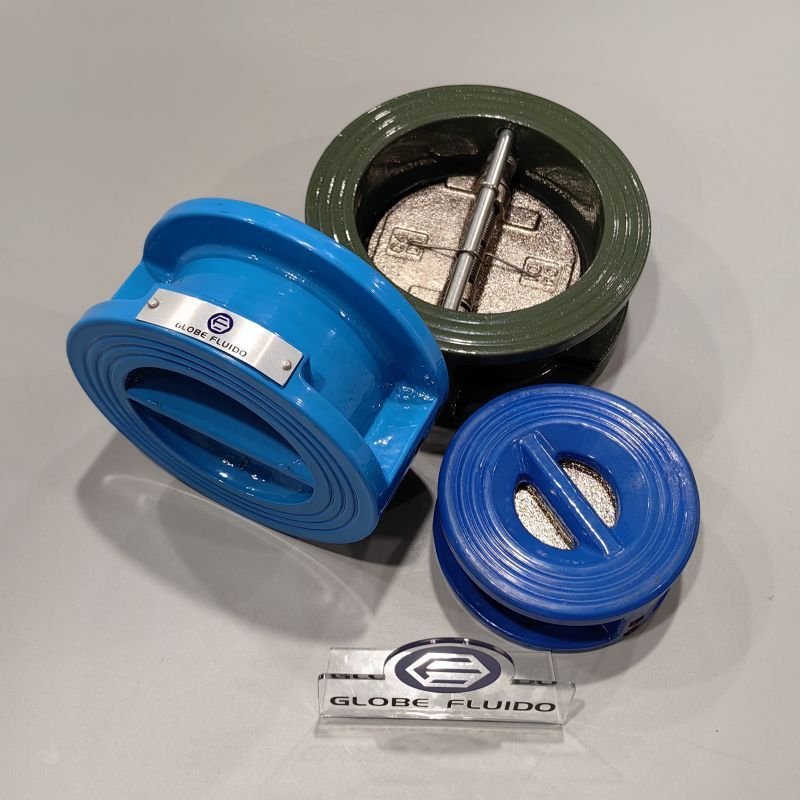

• Válvula de Retención: Funciona mediante un mecanismo interno (disco, obturador, bola o diafragma) que se abre cuando el fluido fluye en la dirección deseada (dirección de flujo) y se cierra automáticamente por gravedad, resorte o la presión del fluido inverso cuando se intenta un contraflujo. No tiene un mecanismo de operación externo como una palanca o actuador; funciona pasivamente.

3. Direccionalidad del Flujo:

• Válvula de Mariposa: Permite el flujo en ambas direcciones cuando está abierta. La dirección del flujo no afecta su función básica de cierre/regulación (aunque puede afectar el sellado o la vida útil del asiento en algunos diseños).

• Válvula de Retención: Solo permite el flujo en una dirección específica. Está diseñada explícitamente para bloquear el flujo en la dirección opuesta.

4. Control:

• Válvula de Mariposa: Ofrece control activo sobre el flujo. Un operador o sistema de control decide cuándo abrir, cerrar o en qué medida regular.

• Válvula de Retención: Proporciona protección automática y pasiva contra el contraflujo. No se puede controlar activamente; responde únicamente a las condiciones del flujo.

5. Uso Típico:

• Válvula de Mariposa: Se utiliza donde se necesita encender/apagar o estrangular el flujo: en líneas principales de agua, HVAC, procesamiento químico, alimentario, farmacéutico, control de bombas, etc. Ideal para tamaños grandes y espacios reducidos.

• Válvula de Retención: Se instala para proteger equipos sensibles al contraflujo (como bombas y compresores), prevenir la contaminación cruzada entre líneas o evitar el vaciado de tuberías cuando se detiene una bomba. Ubicaciones comunes: descarga de bombas, entrada de calderas, líneas donde múltiples fuentes convergen.

En Resumen:

• Válvula de Mariposa = Regulación Activa (ON/OFF/Modulación). La controlas tú.

• Válvula de Retención = Protección Pasiva (Flujo Unidireccional). Funciona sola para bloquear el flujo inverso.

Son componentes esenciales pero no intercambiables. Las válvulas de mariposa controlan el flujo activamente, mientras que las válvulas de retención actúan como guardias automáticos que solo dejan pasar el fluido en una dirección.
