AWWA steel-ring flanges, class F AWWA C207

Bridas de anillo de acero AWWA, clase F AWWA C207 2020/12/25 15:34:46

AWWA steel-ring flanges, class B AWWA C207

NPS	DN	OD, A	ID, B	Número de tornillos	Diámetro del círculo de pernos, C	Diam. De perno	Espesor de la brida, T	Espesor de ciego, T
4	100	254	116.08	8	200.15	19.05	28.7	28.7
5	125	279.4	143.76	8	234.95	19.05	30.73	30.73
6	150	317.5	170.94	12	269.75	19.05	33.27	33.27
8	200	381	221.74	12	330.2	22.23	33.27	33.27
10	250	444.5	276.35	16	387.35	25.4	38.1	38.1
12	300	520.7	327.15	16	450.85	28.58	41.4	41.4
14	350	584.2	360.43	20	514.35	28.58	49.28	49.28
16	400	647.7	411.23	20	571.5	31.75	54.36	54.36
18	450	711.2	462.03	24	628.65	31.75	57.15	57.125
20	500	774.7	512.83	24	685.8	31.75	59.18	59.18
22	550	838.2	563.63	24	742.95	31.75	63.5	63.5
24	600	914.4	614.43	24	812.8	38.1	68.33	68.53
26	650	971.55		28	876.3	44.45	76.2	76.2
28	700	1035.05		28	939.8	44.45	79.5	79.5
30	750	1092.2		28	996.95	44.45	80.01	80.42
32	800	1149.35		28	1054.1	44.45	82.55	84.62
34	850	1206.5		28	1104.9	44.45	85.85	88.25
36	900	1270		32	1168.4	50.8	87.88	93.25
38	950	1327.15		32	1219.2	50.8	88.9	96.9
40	1000	1377.95		36	1276.35	50.8	92.2	101.4
42	1050	1447.8		36	1339.85	50.8	96.77	105.92
44	1100	1504.95		36	1397	50.8	101.6	110.19
46	1150	1562.1		40	1454.15	50.8	104.9	114.43
48	1200	1651		40	1543.05	50.8	114.3	121.44

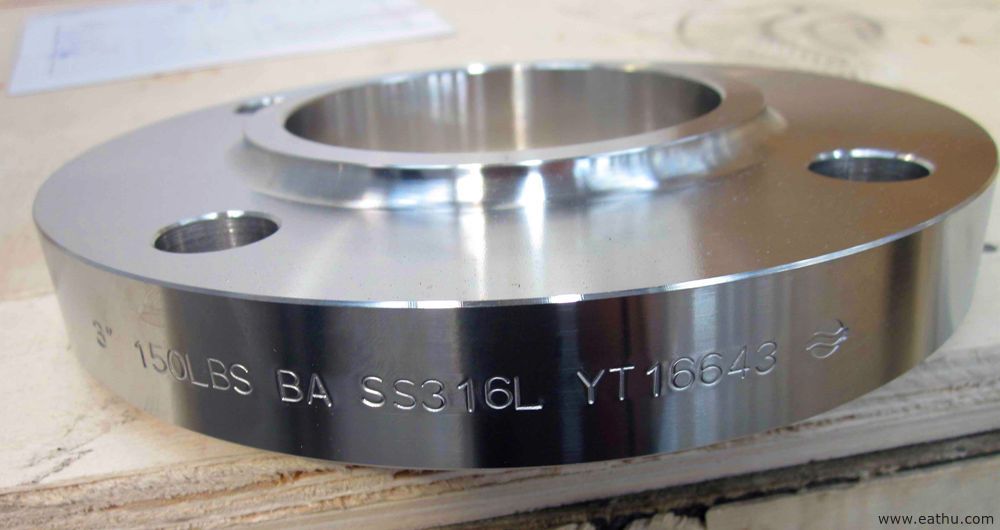

AWWA C207 Stainless Steel Backing End Flange

Bridas de anillo de acero AWWA, clase F AWWA C207
